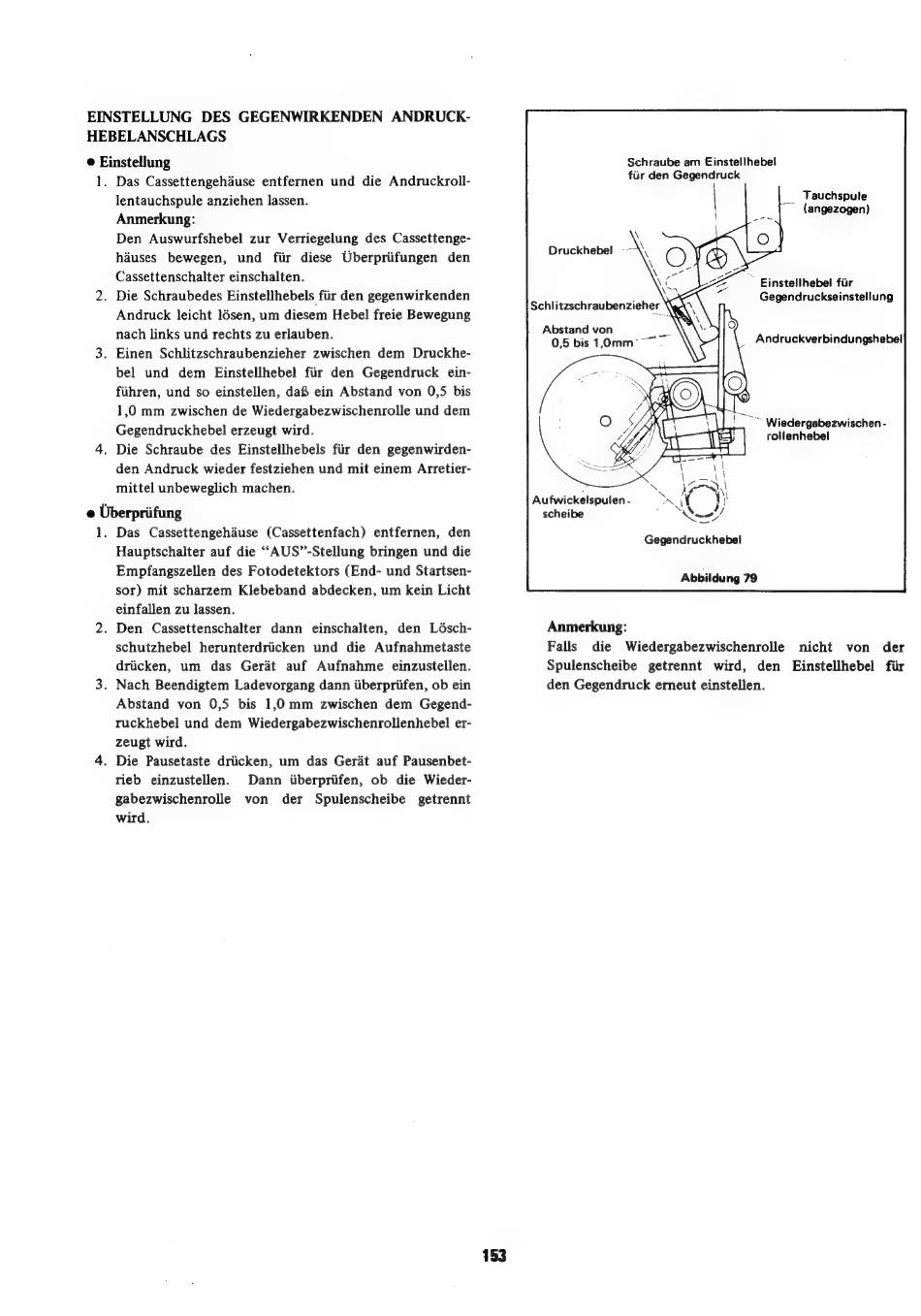

EINSTELLUNG
DES GEGENWIRKENDEN
ANDRUCK-
HEBELANSCHLAGS
© Einstellung
Schraube am Einstellhebel
1. Das Cassettengehause
entfernen und die Andruckroll-
lentauchspule anziehen lassen.
Anmerkung:
Den Auswurfshebel
zur Verriegelung des Cassettenge-
hauses
bewegen,
und
fiir diese
Uberpriifungen
den
Cassettenschalter einschalten.
2. Die Schraubedes Einstellhebels fiir den gegenwirkenden
Andruck leicht lésen, um diesem Hebel freie Bewegung
nach links und rechts zu erlauben.
3. Einen Schlitzschraubenzieher zwischen
dem
Druckhe-
bel und
dem
Einstellhebel
fiir den Gegendruck
ein-
fiihren, und so einstellen, daf& ein Abstand von 0,5 bis
1,0 mm
zwischen de Wiedergabezwischenrolle und dem
Gegendruckhebel erzeugt wird.
4. Die Schraube
des Einstellhebels fiir den gegenwirden-
den Andruck wieder festziehen und mit einem Arretier-
mittel unbeweglich machen.
e Uberpriifung
1. Das
Cassettengehause
(Cassettenfach)
entfernen,
den
Hauptschalter auf die '"'AUS"-Stellung bringen und die
Empfangszellen des Fotodetektors (End- und Startsen-
sor) mit scharzem Klebeband abdecken, um kein Licht
einfallen zu lassen.
2. Den
Cassettenschalter
dann
einschalten,
den
Lésch-
schutzhebel
herunterdriicken
und
die Aufnahmetaste
driicken,
um
das Gerat
auf
Aufnahme
einzustellen.
3. Nach Beendigtem Ladevorgang dann iiberpriifen, ob ein
Abstand
von
0,5 bis 1,0 mm
zwischen dem Gegend-
ruckhebel und dem Wiedergabezwischenrollenhebel er-
zeugt wird.
4. Die Pausetaste driicken, um
das Gerat auf Pausenbet-
rieb
einzustellen.
Dann
iberpriifen,
ob die Wieder-
gabezwischenrolle
von
der
Spulenscheibe
getrennt
wird,
153
fir den Gegendruck
; Tauchspule
(angezogen)
~ Einstellhebel fir
Gegendruckseinstellung
Abstand von
0,5 bis 1,0mm-~~
Andruckverbindungshebel
~~ Wiedergabezwischen -
rollenhebel
Aufwickelspulen -
scheibe
Gegendruckhebel
Abbildung 79
Anmerkung:
Falls
die
Wiedergabezwischenrolle
nicht
von
der
Spulenscheibe
getrennt
wird,
den
Einstellhebel
fiir
den Gegendruck erneut einstellen.
