Alle anderen Betriebsarten auSBer AUFNAHME
—~ AUFNAHME-Betriebsart
Mikrokomputerausgang

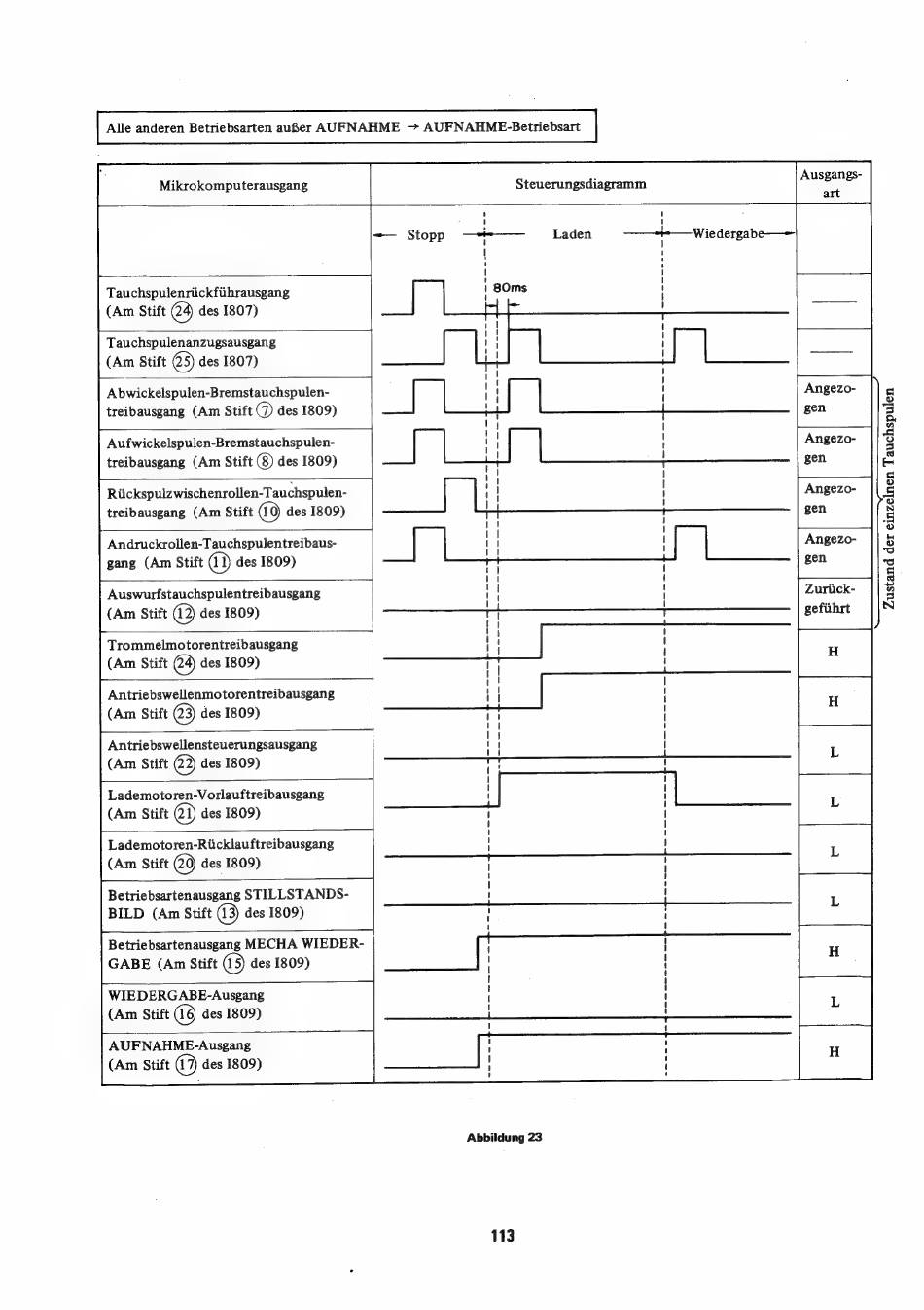

Steuerungsdiagramm
Ausgangs-
art
Tauchspulenriickfithrausgang
(Am Stift (24) des 1807)
Tauchspulenanzugsausgang
(Am Stift @5) des 1807)
Abwickelspulen-Bremstauchspulen-
treibausgang
(Am Stift oO des 1809)
Aufwickelspulen-Bremstauchspulen-
treibausgang
(Am Stift (8) des 1809)
Riickspulzwischenrollen-Tauchspulen-
treibausgang
(Am Stift
des 1809)
Andruckrollen-Tauchspulentreibaus-
gang
(Am Stift @ des I809)
Auswurfstauchspulentreibausgang
(Am Stift (12) des 1809)
Trommelmotorentreibausgang
(Am Stift 24) des 1809)
Antriebswellenmotorentreibausgang
(Am Stift (23) des 1809)
Antriebswellensteuerungsausgang
(Am Stift 23) des 1809)
Lademotoren-Vorlauftreibausgang
(Am Stift 21) des 1809)
Lademotoren-Riicklauftreibausgang
(Am Stift (20) des 1809)
Betriebsartenausgang STILLSTANDS-
BILD (Am Stift (13) des 1809)
Betriebsartenausgang MECHA WIEDER-
GABE (Am Stift (15) des 1809)
WIEDERGABE-Ausgang
(Am Stift (16) des 1809)
mat
AUFNAHME-Ausgang
(Am Stift (17) des 1809)
Laden
_—_—e
Abbildung 23
113
Wiedergabe——~—
Ey
Zustand
der
einzelne
Tauchsp
