8.6.61 Min. Druck (4.4.2)
Min. Druck
Bedeutung
Bei Druckerhöhungsanwendungen wird der Ausgangsdruck
überwacht. Bei allen anderen Anwendungen wird der Systemdruck
überwacht. Die CU 352 reagiert, falls der Druck für eine bestimmte,
voreingestellte Zeit unter einen einstellbaren Mindestwert sinkt.
Die Überwachung des Mindestdrucks erfolgt, indem eine
Störmeldung ausgegeben wird, sobald der Enddruck unter den
eingestellten Mindestdruck sinkt.
Sie können einstellen, ob als Reaktion nur eine Warnung
ausgegeben oder ein Alarm ausgelöst werden soll, der die Pumpen
abschaltet. Das Abschalten der Pumpen kann vorteilhaft sein, wenn
die Anlage als Teil eines Bewässerungssystem eingesetzt wird. Hier
kann die Ursache für einen niedrigen Ausgangsdruck ein Rohrbruch
sein, der zu einem extrem hohen Verbrauch bei sehr geringem
Gegendruck führt. In diesen Fällen sollte die Anlage abgeschaltet
und eine Alarmmeldung ausgegeben werden. Das Quittieren des
Alarms muss dabei manuell erfolgen.
Es kann eine Anlaufverzögerung eingestellt werden, die dafür sorgt,
dass die Anlage Druck aufbauen kann, bevor die Funktion aktiviert
wird. Außerdem kann eine Zeitverzögerung eingestellt werden, die
vorgibt, wie lange der Enddruck unter dem eingestellten
Mindestdruck liegen darf, bevor der Alarm aktiviert wird.
Einstellmöglichkeiten
•
Mindestdruck innerhalb des Messbereichs des primären
Sensors.
•
Aktivieren der Abschaltfunktion, wenn der Druck unter den
Mindestdruck sinkt.
•
Zeitverzögerung der Funktion beim Start.
•
Zeitverzögerung der Funktion im Betrieb.
Einstellungen über das Bedienfeld
•

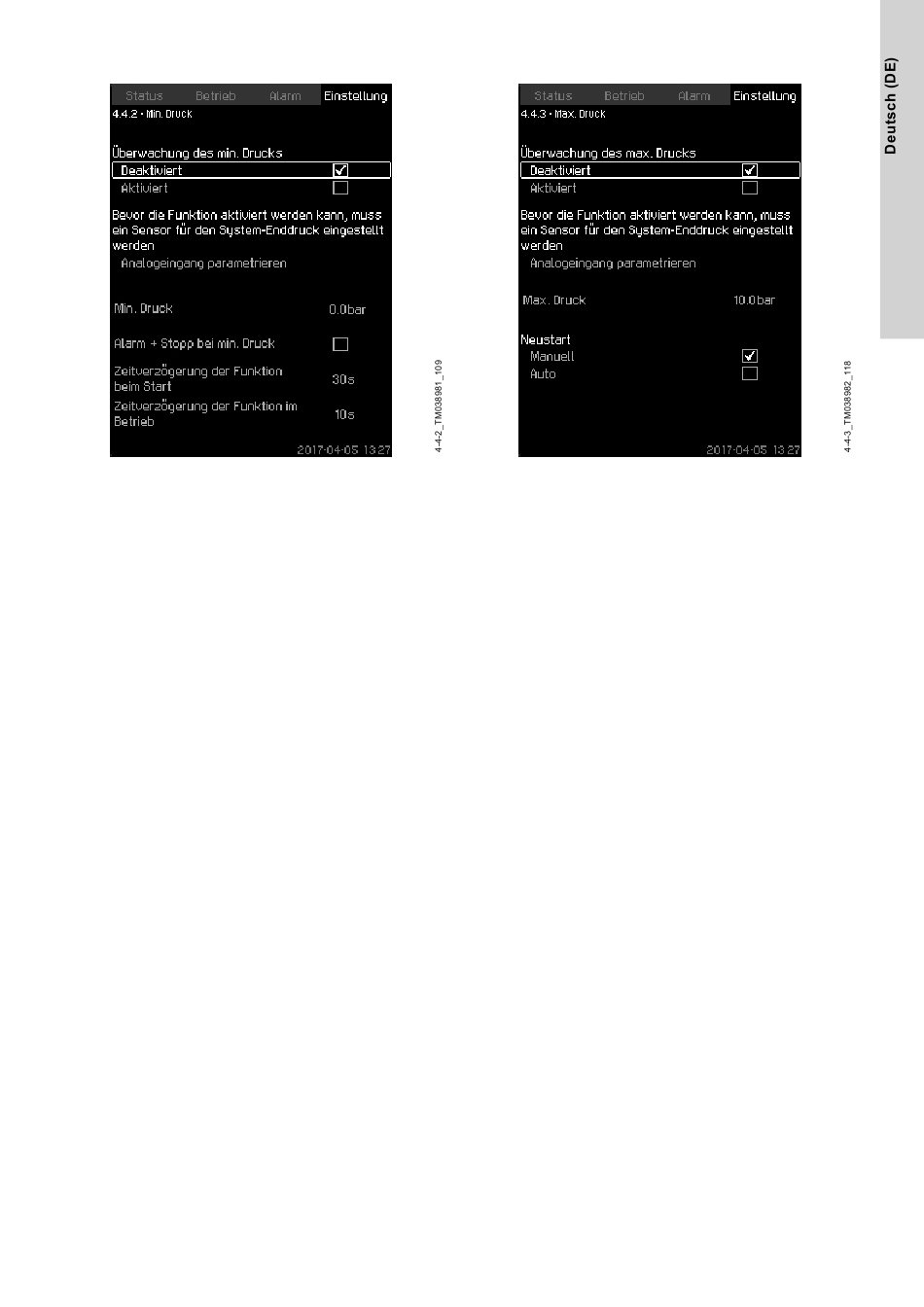

Einstellung > Überwachungsfunktionen > Min. Druck >
Aktiviert.
1. Stellen Sie Folgendes ein: Min. Druck.
2. Wählen Sie Folgendes aus: Alarm + Stopp bei min. Druck.
3. Stellen Sie Folgendes ein:
• Zeitverzögerung der Funktion beim Start
• Zeitverzögerung der Funktion im Betrieb.
Werkseinstellungen
Die Funktion ist deaktiviert.
8.6.62 Max. Druck (4.4.3)
Max. Druck
Bedeutung
Bei Druckerhöhungsanwendungen wird der Ausgangsdruck
überwacht. Bei allen anderen Anwendungen wird der Systemdruck
überwacht. Die CU 352 reagiert, sobald der Druck über einen
einstellbaren Maximalwert steigt.
Bei bestimmten Anlagen kann ein zu hoher Enddruck zu
Beschädigungen führen. Deshalb kann es erforderlich sein, bei zu
hohem Druck alle Pumpen kurzzeitig abzuschalten.
Sie können einstellen, ob der Wiederanlauf der Anlage automatisch
erfolgen soll, sobald der Druck wieder unter den Maximalwert
gesunken ist, oder ob die Anlage manuell neu gestartet werden
muss. Der Wiederanlauf wird um eine einstellbare Zeit verzögert.
Siehe Abschnitt „Min. Zeit zwischen EIN/AUS" (4.2.1).
Einstellmöglichkeiten
•
Maximaler Druck innerhalb des Messbereichs des primären
Sensors.
•
Manueller oder automatischer Wiederanlauf.
Einstellungen über das Bedienfeld
•
Einstellung > Überwachungsfunktionen > Max. Druck >
Aktiviert.
1. Stellen Sie Folgendes ein: Max. Druck.
2. Wählen Sie die Reset-Art aus: Manuell oder Auto.
Werkseinstellungen
Die Funktion ist deaktiviert.
Weitere Informationen
8.6.14 Min. Zeit zwischen EIN/AUS (4.2.1)
