Einstellungen über das Bedienfeld
•
Einstellung > Primärsteuerung > Externe Sollwertführung >
Messgröße geführt durch. Es erscheint eine Liste der
verfügbaren Parameter.
1. Wählen Sie den Parameter aus, der den Sollwert verschieben
soll.
2. Drücken Sie auf
.
3. Stellen Sie die Funktion für die Sollwertverschiebung ein. Siehe
Abschnitt „Einstellen der externen Sollwertverschiebung"
(4.1.3.2).
4. Stellen Sie die Anzahl der Punkte ein.
5. Stellen Sie Folgendes ein: Wert des externen Eingangs (Punkt
1).
6. Stellen Sie Folgendes als Prozentwert ein: Sollwert reduzieren
auf (Punkt 1).
7. Wiederholen Sie die Schritte 4 bis 6 für alle gewünschten
Parameter.
8. Drücken Sie die Taste
.
9. Stellen Sie Folgendes in Sekunden ein: Filterzeit.
10. Wählen Sie Folgendes aus: Aktiviert.
Werkseinstellungen
Die Funktion ist deaktiviert.
Ist die Mehrzwecksensorfunktion aktiviert, hat sie die
höhere Priorität als die Externe Sollwertführung (diese
wird übersteuert).
Weitere Informationen
8.6.6 Einstellen des ext. Sollwerteinflusses (4.1.3.2)
8.6.6 Einstellen des ext. Sollwerteinflusses (4.1.3.2)

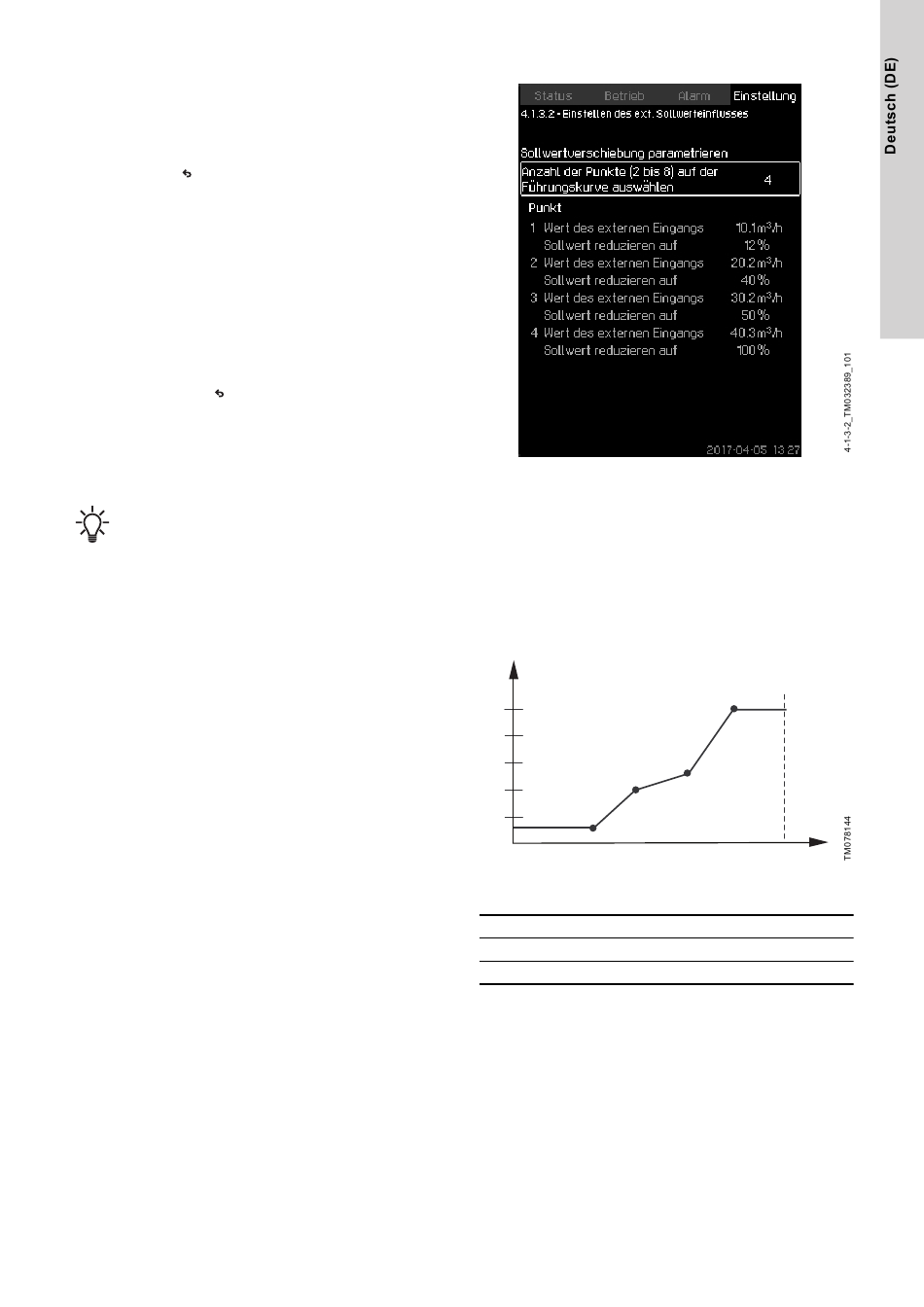

Einstellen des ext. Sollwerteinflusses
Bedeutung
Hier kann das Verhältnis zwischen dem Messparameter, über den
der Sollwert angepasst werden soll, und der erforderlichen
Führungsgröße in Prozent eingestellt werden.
Die Funktion wird durch Eingabe von maximal acht Werten in eine
Tabelle definiert. Die Eingabe der Werte erfolgt über das
Bedienfeld.
Beispiel:
Y
100
80
60
2
40
1
20
Verhältnis zwischen Sollwertverschiebung und Förderstrom
Pos.
Beschreibung
3
X
Förderstrom [m
/h]
Y
Sollwertverschiebung [%]
Die Steuerung zieht gerade Linien zwischen den Punkten.
Zwischen der unteren Grenze des Sensormessbereichs (im
3
Beispiel 0 m
/h) und dem ersten Punkt wird eine horizontale Linie
gezogen. Dasselbe gilt für die Verbindung vom letzten Punkt bis zur
oberen Grenze des Sensormessbereichs (im Beispiel 50 m
Einstellmöglichkeiten
Es können zwei bis acht Punkte ausgewählt werden. Jeder Punkt
gibt das Verhältnis zwischen dem Wert des Parameters, der den
Sollwert verändern soll, und der Führungsgröße wieder.
Einstellungen über das Bedienfeld
•
Einstellung > Primärsteuerung > Externe Sollwertführung.
1. Stellen Sie die Funktion für die Sollwertverschiebung ein.
2. Stellen Sie die Anzahl der Punkte ein.
4
3
50
X
3
/h).
