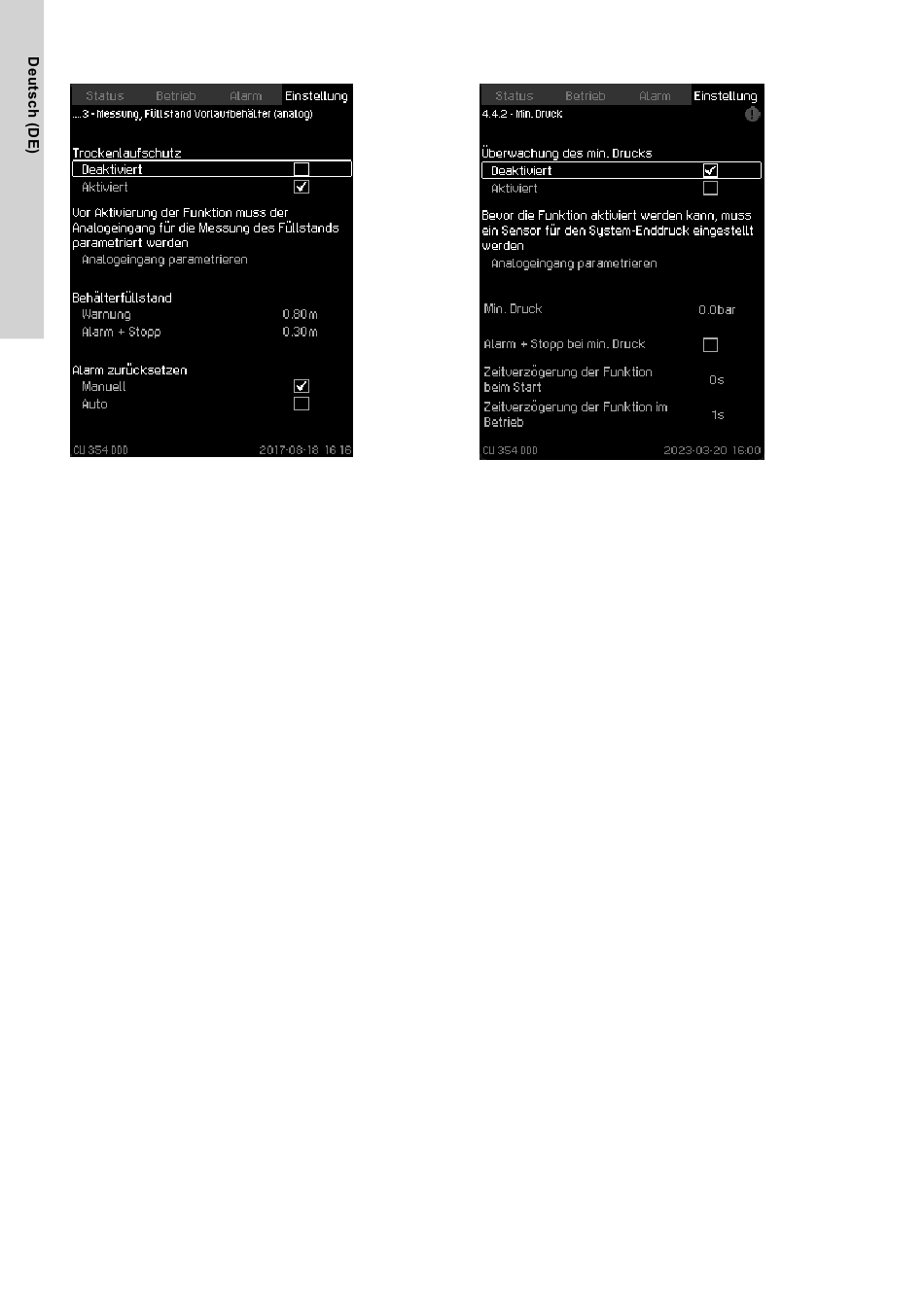

8.7.52 Messung, Füllstand Vorlaufbehälter (analog) (4.4.1.3)
Messung, Füllstand Vorlaufbehälter (analog)
Beschreibung
Der Trockenlaufschutz kann über einen Niveaugeber realisiert
werden, der den Füllstand in einem Behälter auf der Zulaufseite
misst.
Es können zwei Füllstände eingestellt werden:
•
Warnung
•
Alarm + Stopp.
Zudem kann ausgewählt werden, ob die Alarmquittierung und der
Wiederanlauf automatisch oder manuell erfolgen sollen.
Einstellmöglichkeiten
•
Wählen Sie den Analogeingang für diese Funktion aus.
•
Behälterfüllstand für Warnung
•
Behälterfüllstand für Alarm + Stopp
•
Neustart: manuell oder automatisch
Einstellungen über das Bedienfeld
•
Einstellung > Überwachungsfunktionen >
Trockenlaufschutz > Messung, Füllstand Vorlaufbehälter
(analog) > Analogeingang parametrieren. Die Bildschirmseite
Analogeingänge (4.3.8)
wird aufgerufen.
1. Dem Eingang die Funktion Füllstand, vordruckseitig
zuordnen.
2. Drücken Sie auf die Taste [Back].
3. Wählen Sie Folgendes aus: Aktiviert.
4. Wählen Sie den entsprechenden Füllstand aus und geben Sie
einen Wert ein:
• Warnung.
• Alarm + Stopp.
5. Wählen Sie die Reset-Art aus: Manuell oder Auto.
Werkseinstellung
Die Funktion ist deaktiviert.
Weitere Informationen
8.7.28 Analogeingänge (4.3.8)
124
8.7.53 Min. Druck (4.4.2)
Min. Druck
Beschreibung
Wenn diese Funktion aktiviert ist, wird der Enddruck überwacht. Die
CU 354 reagiert, falls der Druck eine bestimmte, voreingestellte Zeit
lang unter einem einstellbaren Mindestwert liegt.
Die Überwachung des Mindestdrucks erfolgt, indem eine
Störmeldung ausgegeben wird, sobald der Enddruck unter den
eingestellten Mindestdruck sinkt.
Sie können einstellen, ob als Reaktion nur eine Warnung
ausgegeben oder ein Alarm ausgelöst werden soll, der die Pumpen
abschaltet.
Es kann eine Anlaufverzögerung eingestellt werden, die dafür sorgt,
dass die Anlage Druck aufbauen kann, bevor die Funktion aktiviert
wird. Außerdem kann eine Zeitverzögerung eingestellt werden, die
vorgibt, wie lange der Enddruck unter dem eingestellten
Mindestdruck liegen darf, bevor der Alarm aktiviert wird.
Einstellmöglichkeiten
•
Mindestdruck innerhalb des Messbereichs des primären
Sensors.
•
Aktivieren der Abschaltfunktion, wenn der Druck unter den
Mindestdruck sinkt.
•
Zeitverzögerung der Funktion beim Start.
•
Zeitverzögerung der Funktion im Betrieb.
Einstellungen über das Bedienfeld
•
Einstellung > Überwachungsfunktionen > Min. Druck >
Aktiviert.
1. Stellen Sie Folgendes ein: Min. Druck.
2. Wählen Sie Folgendes aus: Alarm + Stopp bei min. Druck.
3. Stellen Sie Folgendes ein:
• Zeitverzögerung der Funktion beim Start
• Zeitverzögerung der Funktion im Betrieb.
Werkseinstellung
Die Funktion ist deaktiviert.
