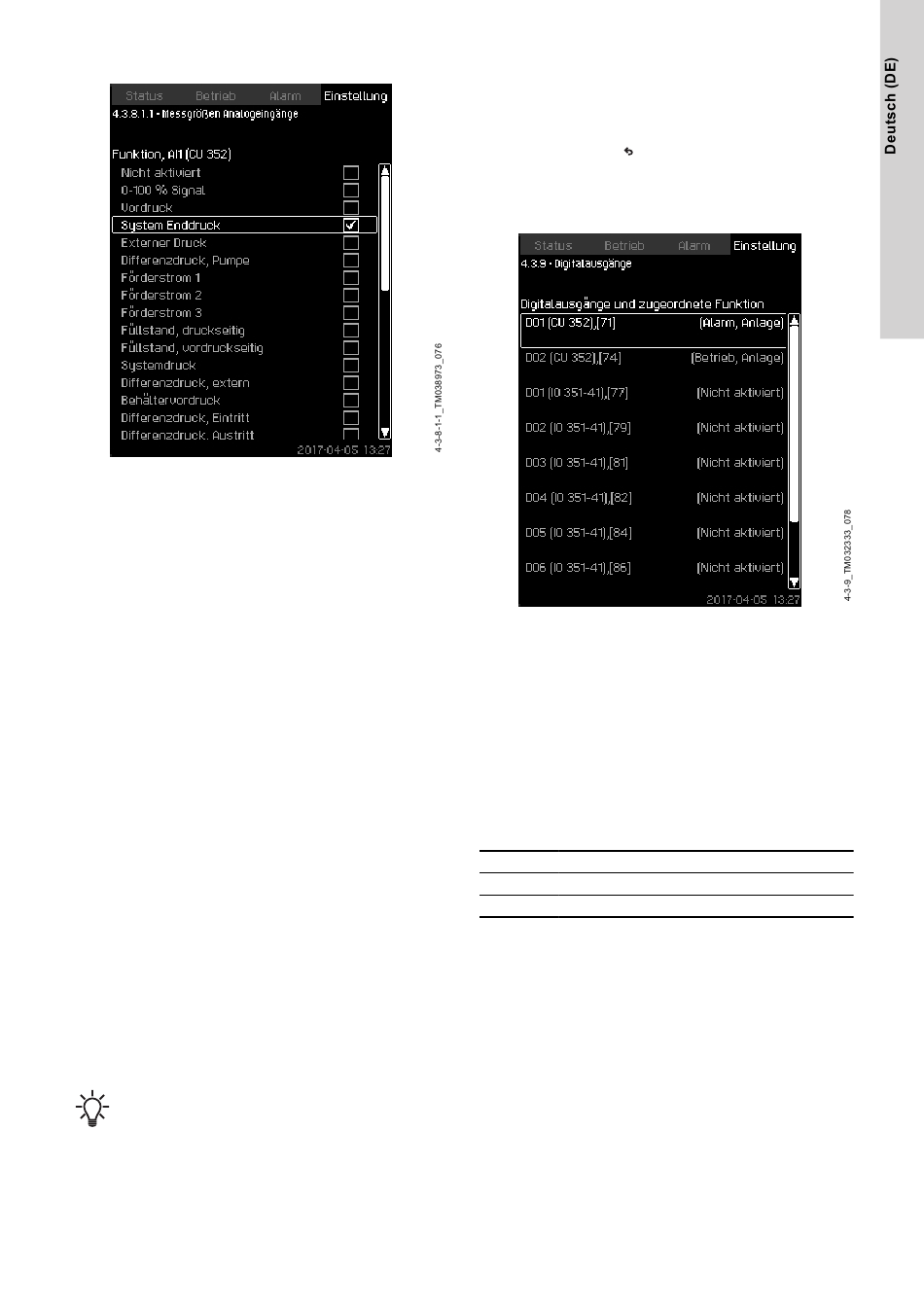

8.6.32 Messgrößen Analogeingänge (4.3.8.1.1-4.3.8.7.1)
Messgrößen Analogeingänge
Bedeutung
Auf diesen Bildschirmseiten kann den einzelnen Analogeingängen
eine Funktion zugewiesen werden.
Einstellmöglichkeiten
Sie können je Analogeingang eine Funktion auswählen. Weitere
Informationen hierzu finden Sie in der Montage- und
Betriebsanleitung der Control MPC.
•
Nicht aktiviert
•
0-100 % Signal
•
Vordruck
•
System Enddruck
•
Externer Druck
•
Differenzdruck, Pumpe
•
Volumenstrom1-3
•
Füllstand, druckseitig
•
Füllstand, vordruckseitig
•
Systemdruck
•
Differenzdruck, extern
•
Behältervordruck
•
Differenzdruck, Eintritt
•
Differenzdruck, Austritt
•
Rücklauftemperatur, extern
•
Vorlauftemperatur
•
Rücklauftemperatur
•
Temperaturdifferenz
•
Umgebungstemperatur
•
Leistung, Pumpe 1-6
•
Leistung, FU
•
Mehrzwecksensor1-6.
Einstellungen über das Bedienfeld
Werden mehrere Förderströme verwendet, entspricht der
gemessene und angezeigte Förderstrom der Summe aus
den definierten Förderströmen.
•
Einstellung > Weitere Funktionen > Analogeingang
parametrieren.
1. Wählen Sie Folgendes aus: Analogeingänge.
2. Wählen Sie Folgendes aus: Messgröße. Die Bildschirmseite
4.3.8.1.1 wird aufgerufen.
3. Wählen Sie einen Eingang aus.
4. Drücken Sie die Taste
.
5. Stellen Sie den oberen und unteren Grenzwert für den
Sensormessbereich ein.
8.6.33 Digitalausgänge (4.3.9)
Digitalausgänge
Bedeutung
Jeder Digitalausgang kann aktiviert und einer bestimmten Funktion
zugewiesen werden.
Standardmäßig besitzt die Anlage zwei Digitalausgänge.
Ist die Anlage mit einem optional lieferbaren Modul IO 351B
ausgestattet, erhöht sich die Anzahl der Digitalausgänge auf 9.
Auf dieser Bildschirmseite sind alle Digitalausgänge so dargestellt,
dass ihre Position in der Anlage bestimmt werden kann.
Beispiel
DO1 (IO 351-41) [71]:
DO1
Digitalausgang Nr. 1
(IO 351-41)
IO 351B, GENIbus-Adresse 41
[71]
Klemme Nr. 71
Weitere Informationen zum Anschließen der unterschiedlichen
Digitalausgänge finden Sie im Schaltbild, das der CU 352 beiliegt.
131
