Geben Sie die elektrischen Daten „Leistung, Q0,
Drehzahl 100 %" und „Leistung, Q0, Drehzahl 50 %" bei
allen Pumpentypen (einschließlich CR, CRI, CRE und
CRIE) manuell ein.
Für die E-Pumpen von Grundfos muss auch die
Aufnahmeleistung (P1) eingegeben werden.
Der Drehzahlbereich des Frequenzumrichters ist der
Bereich, in dem der Frequenzumrichter betrieben wird.
Wenn die minimale und maximale Drehzahl am
Frequenzumrichter begrenzt sind, müssen die Werte für
den Betriebsbereich in diese Felder eingegeben werden.
Gilt nur bei EF-Anlagen. Gilt nicht bei E- und EC-Anlagen.
Die erforderlichen Daten können den Pumpenkennlinien
entnommen werden. Diese finden Sie im Grundfos Product Center
auf der Grundfos-Website www.grundfos.com. Siehe die
nachfolgenden Beispiele.
Wenn das Grundfos Product Center nicht verfügbar ist, versuchen
Sie, bei einer der Pumpen die folgenden drei Betriebspunkte zu
erreichen:
•
Leistung, Q0, Drehzahl 100 %
•
Leistung, Q0, Drehzahl 50 %
•
Nennleistung PNenn.
Einstellungen über das Bedienfeld
•
Einstellung > Weitere Funktionen >
Pumpenkennliniendaten.
•
Stellen Sie Folgendes ein:
- Nenn-Förderstrom QNenn
- Nenn-Förderhöhe HNenn
- Max. Förderhöhe Hmax
- Max. Förderstrom Qmax
- Leistung, Q0, Drehzahl 100 %
- Leistung, Q0, Drehzahl 50 %
- FD minimale Drehzahl
- VFD maximale Drehzahl.
Weitere Informationen

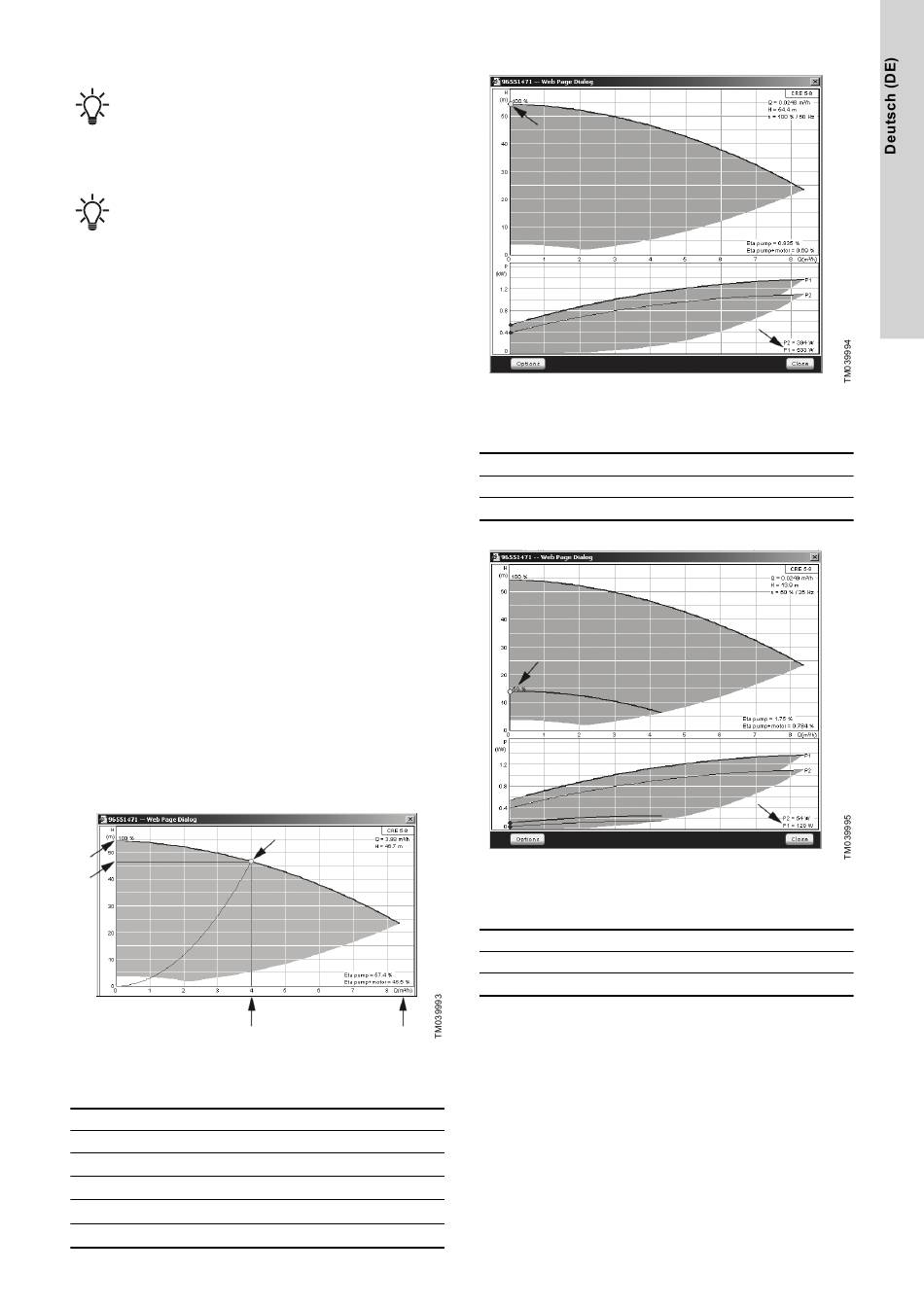

8.6.44 So lesen Sie Daten in Pumpenkennlinien
8.6.44 So lesen Sie Daten in Pumpenkennlinien
Lesen Sie für jede Pumpe die Leistungswerte auf den
Bildschirmseiten 1,3 bis 1,8 ab. Siehe Abschnitt „Pumpe 1–6,
Pilotpumpe" (1.3 - 1.10).
5
2
Ablesen von QBem, HBem, Hmax und Qmax (Grundfos Product
Center)
Pos.
Beschreibung
1
Bemessungsbetriebspunkt
H
2
Nenn
Q
3
Nenn
4
Q
max
H
5
max
1
3
4
2
Ablesen der Leistung für Q0, Drehzahl 100 % (Grundfos Product
Center)
Pos.
Beschreibung
1
Leistung, Q0, Drehzahl 100 %
2
Betriebspunkt, Q0, Drehzahl 100 %
2
Ablesen der Leistung für Q0, Drehzahl 50 % (Grundfos Product
Center)
Pos.
Beschreibung
1
Leistung, Q0, Drehzahl 50 %
2
Betriebspunkt, Q0, Drehzahl 50 %
1
1
137
