Couper les connecteurs électriques et
décrocher le fond de la cassette
21. Retirer le profilé de protection LED en
plastique.
22. Détacher tous les connecteurs (selon le
modèle), dont les câbles dépassent la tôle
de recouvrement, et les retirer du logement
de câble dans le fond de la cassette.
23. Desserrer les vis à tête cylindrique à six
pans creux M4 sur les tôles de
recouvrement et ouvrir la cassette.
24. Desserrer les fixations par vis des sangles
(vis à tête cylindrique à six pans creux
M4 x 8) des tôles de recouvrement. Ce
faisant, faire attention à ce que les sangles
ne se déchirent pas.
25. Enlever le fond de la cassette et le poser de
manière à ce qu'il ne raye pas.
Sottezza II Stretch/ LED/ Sottezza II OptiStretch/ LED
Technische Änderungen vorbehalten/ Technische wijzigingen voorbehouden/
We reserve the right to make technical changes/ Sous réserve de modifications techniques

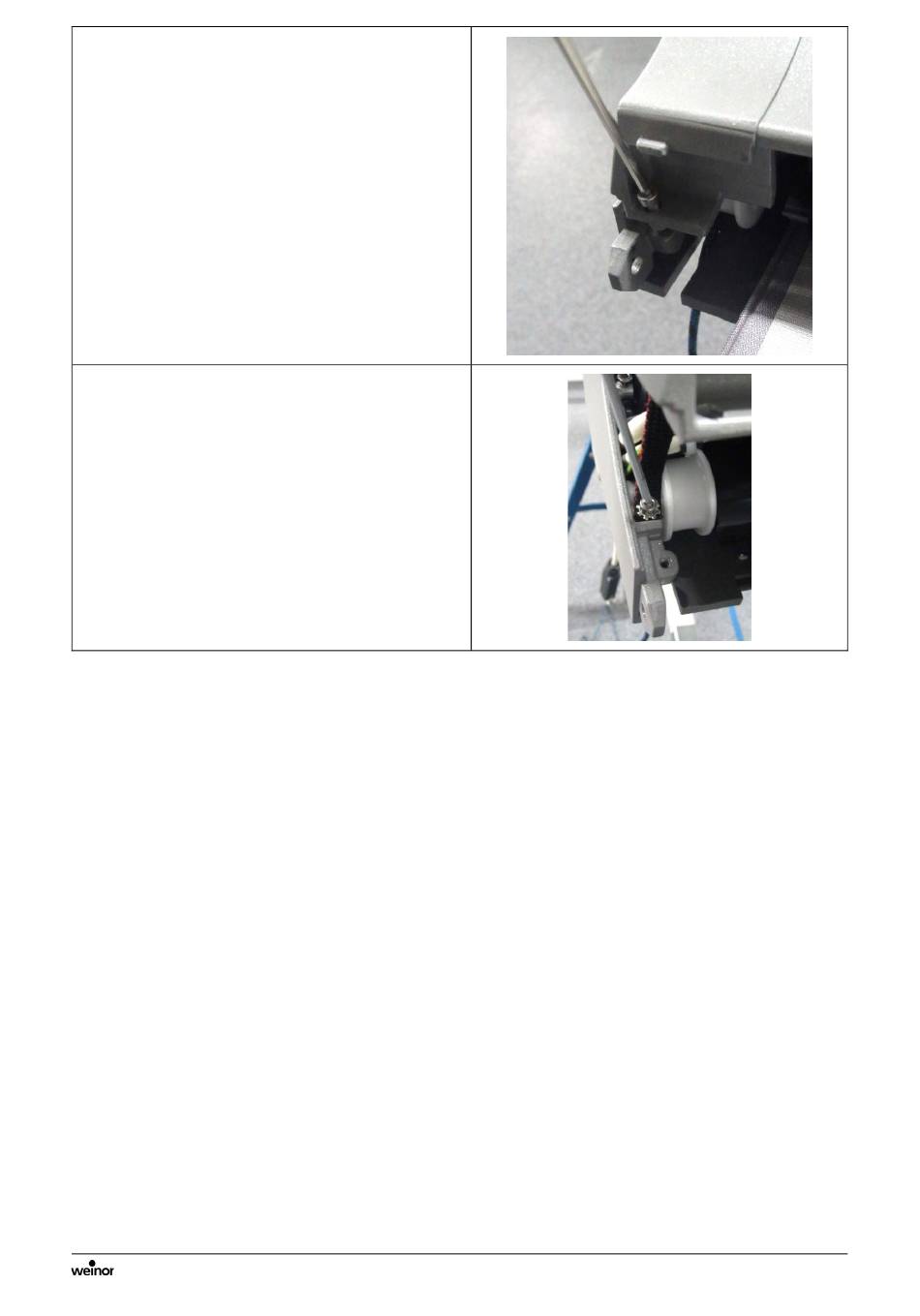

Version/ Versie 1 13.01.2021
