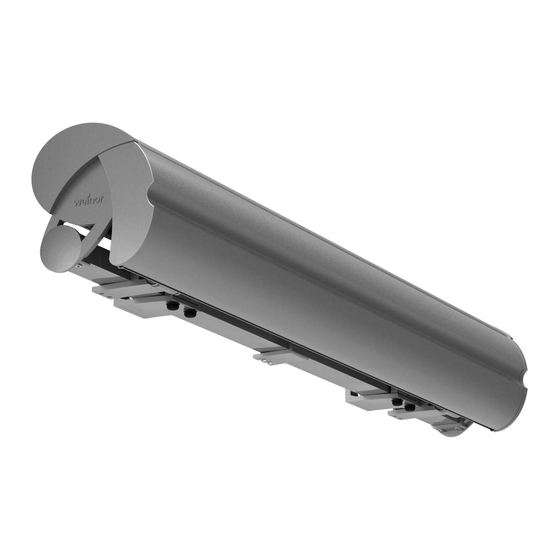

weinor Semina Montageanleitung
Vorschau ausblenden
Andere Handbücher für Semina:
- Wartungs- und gebrauchsanleitung (12 Seiten) ,
- Montageanleitung (2 Seiten) ,
- Wartungs- und gebrauchsanweisung (16 Seiten)
Verwandte Anleitungen für weinor Semina
Inhaltszusammenfassung für weinor Semina
- Seite 1 Semina Montageanleitung Montagehandleiding Wichtige Hinweise für den Fachhändler. Belangrijke aanwijzingen voor de vakhandelaar. www.weinor.de 109169...
- Seite 2 Montageanleitung Semina Montagehandleiding ���...
-
Seite 3: Inhaltsverzeichnis
Aansluitschema Semina Semina konventionell 9.1 Semina conventioneel Semina mit Funkmotor 9.2 Semina met radio motor Semina mit BiConnect Funksteuerung (Option) 9.3 Semina met afstandsbediening BiConnect (optie) Semina mit Hirschmann-Steckverbindung (Option) 9.4 Semina met Hirschmann-steekverbinding (optie) Übergabe Oplevering 10.1 Sicherheitshinweise 10.1 Veiligheidsinstructies 10.2 Vorschlag Übergabeprotokoll... - Seite 4 Montageanleitung Semina Montagehandleiding ���...
-
Seite 5: Sicherheits- Und Warnhinweise
Montageanleitung Semina Montagehandleiding ��� Sicherheitshinweise Veiligheidsinstructies Sicherheitshinweise sind an entsprechender Stelle im Text zu Veiligheidsinstructies kunt u op de betreffende plaats in de tekst finden. Sie sind mit einem Symbol und einem Hinweistext gekenn- vinden. Deze zijn met een symbool en een daarnaar verwijzende zeichnet. -
Seite 6: Hochziehen Mit Seilen
Anforderungen nur, wenn • het zonnescherm met de door de fabrikant • die Markise mit der von weinor empfohlenen Art und geadviseerde soort en aantal consoles gemonteerd is, Anzahl Konsolen montiert ist und •... -
Seite 7: Bestimmungsgemäße Verwendung
Veränderungen, wie An- und Umbauten, die nicht von past worden. Veranderingen, zoals bijv. toevoegingen, die weinor vorgesehen sind, dürfen nur mit schriftlicher niet door weinor voorzien zijn, mogen alleen met schrifte- Ge nehmigung von weinor vorgenommen werden. lijke toestemming van weinor aangebracht worden. -
Seite 8: Konsolenmontage
Montage und Ausrichten der Wandkonsolen Montage en positionering van de muurconsoles • Konsolenposition festlegen. Nur Lochstich A oder B verwenden • Positie console bepalen. Alleen gat A of B gebruiken (zie weinor (Siehe Weinor-Konsolenpreisliste) (Pict 2.1). consoleprijslijst) (Pict 2.1). • Konsolen horizontal und vertikal mittels Maurerschnur und •... -
Seite 9: Montage Und Ausrichten Der Deckenkonsolen
Montage en positionering van de plafondconsoles • Konsolenposition festlegen. Montage wie Wandkonsolen • Positie van de console bepalen. Montage net als bij de wand- (Siehe auch weinor-Konsolenpreisliste) (Pict 2.5). consoles (zie ook weinor-consoleprijslijst) (Pict 2.5). ��� ��� Dachsparrenbefestigung (Pict 2.6) Bevestiging tegen de dakspant (Pict 2.6) -
Seite 10: Neigungsverstellung
Montageanleitung Semina Montagehandleiding ��� Pict 2.7 Pict 2.8 Pict 3.1 Pict 3.2 Pict 3.3 Montage mit Montageplatte (Pict 2.7) Montage met montageplaat (Pict 2.7) • Dachsparrenhalter entsprechend dem Dachgefälle auf der • De dakspanthouder overeenkomstig de helling van het dak op de Montage platte festschrauben. -
Seite 11: Elektroanschluss
Montageanleitung Semina Montagehandleiding ��� Pict 4.1 Elektroanschluss Elektro-aansluiting Sicherheitshinweis Veiligheidsinstructies Die Markise darf nur angeschlossen werden, wenn die Het zonnescherm mag alleen aangesloten worden als Angaben auf der Kennzeichnung an der Markisen und/ de gegevens op het scherm en/of de gegevens in de... -
Seite 12: Gleitlagerausrichtung
Montageanleitung Semina Montagehandleiding ��� Pict 6.1 Pict 6.2 Gleitlagerausrichtung Positionering glijlager • Das Gleitlager ist vormontiert. • Het glijlager is voorgemonteerd. • Der Gleitlagerstreifen bzw. die Mittelnaht müssen mittig auf der • de glijlagerstrip resp. de middennaad dienen in het midden van Gleitlagerschale sitzen. -
Seite 13: Funktionsprüfung Der Anlage
• Ein- und Ausfahrposition, • in- en uitlooppositie, • Richtiges Schließen der Semina und Abschalten des Motors, • het goed sluiten van de Semina en het uitschakelen van de motor, • Laute Geräusche. • hard geruis. Der Motor hat eine bauartbedingte maximale Einschaltdauer von ca. -
Seite 14: Einstellen Des Ausfalls Bei Markise Mit Getriebeantrieb
Montageanleitung Semina Montagehandleiding ��� Pict 7.2 Pict 7.3 Pict 7.4 Pict 7.1 Feststellschraube Borgschroef Einstellen des Ausfalls bei Markise mit Getriebeantrieb Instellen van de afloop bij het zonnescherm met transmissieaandrijving Einstellung des Ausfalls ändern Instelling van de uitval wijzigen Schritt 1: Die Markise ausfahren bis die Freilaufkupplung anspricht (deutliches „Klack“-Geräusch). -
Seite 15: Kippteil Mit Gewindestift Einstellen
Montageanleitung Semina Montagehandleiding ��� Kippteil mit Gewindestift einstellen Kantelgedeelte met draadpen instellen Wenn die Anlage nicht über die ganze Breite schließt, lässt sich das Als de installatie niet over de gehele breedte sluit, kan het correcte korrekte Schließen am Kippteil einstellen. -
Seite 16: Anschlussplan Semina
Zuleitung / toevoer 230 V ~ 50 Hz ��� ��� Semina mit Funkmotor Semina met radio motor 4 x 0.75 mm² L1 = schwarz / zwaart L2 = braun / bruin N = blau / blauw PE = grün/gelb / groen/geel... -
Seite 17: Semina Mit Biconnect Funksteuerung (Option)
Montageanleitung Semina Montagehandleiding ��� Semina mit BiConnect Funksteuerung (Option) Semina met afstandsbediening BiConnect (optie) 4 x 0.75 mm² STAK 3 STAS 3 4 x 0.75 mm² 3 x 1.00 mm² bauseitig op locatie Zuleitung / toevoer - eine allpolige Trennung der Zuleitung ist bauseits vorzusehen... -
Seite 18: Vorschlag Übergabeprotokoll
Montageanleitung Semina Montagehandleiding ��� 10.2 Vorschlag Übergabeprotokoll Adresse Fachpartner Auftrag Nr.: Kundenanschrift: Tel.: Tel.: Datum: Übergabeprotokoll Die Markise wurde ohne erkennbare Mängel, nach Absprache mit dem Verkäufer nein und/oder dem Monteur montiert*. Wenn nein, was wird bemängelt? * Verzichtet der Kunde auf eine förmliche Abnahme und nimmt er die Markise in Betrieb, so gilt sie als abgenommen. -
Seite 19: Concept Opleveringsprotocol
Montageanleitung Semina Montagehandleiding ��� 10.2 Concept opleveringsprotocol Adres vakhandelaar Ordernr.: Adres klant: Tel.: Tel.: Datum: Opleveringsprotocol Het zonnescherm werd zonder zichtbare gebreken, na afspraak met neen de verkoper en/of de monteur gemonteerd*. Zo neen, wat is/zijn de klacht(en)? * Ziet de klant van een formele oplevering af en stelt hij het zonnescherm in gebruik, dan geldt dit als afgenomen. -
Seite 20: Leistungserklärung
Leistungserklärung Produkte: Topas, Semina, Typ IK, Typ N Typen: Gelenkarmmarkise weinor GmbH & Co. KG Verwendungszweck nach DIN EN 13561 Markisen – Leistungs- und Sicherheitsanforderungen; Deutsche Fassung: 2009-01 Hersteller: weinor GmbH & Co. KG Mathias-Brüggen-Straße 110 50829 Köln, Deutschland Zertifi zierung gemäß Bewertungssystem 4 der Bauproduktenverordnung 305/2011/EG durch den Hersteller erfolgt. -
Seite 21: Prestatieverklaring
Prestatieverklaring Producten: Topas, Semina, type IK, type N Typen: Scharnierarmscherm weinor GmbH & Co. KG Toepassing volgens DIN EN 13561 Zonneschermen – Prestatie- en veiligheidseisen; Duitse versie: 2009-01 Fabrikant: weinor GmbH & Co. KG Mathias-Brüggen-Straße 110 D-50829 Keulen, Duitsland Certifi cering volgens beoordelingssysteem 4 van de verordening bouwproducten 305/2011/EG geschied door de fabrikant. -
Seite 22: Eu-Konformitätserklärung
Semina | Folding arm awning with motor drive à partir de | 04/2016 Produit | Type de produit | Année de construction Semina | Store à bras articulé avec entraînement motorisé Produktbeschreibung Außenliegender Sonnenschutz Productbeschrijving Aan de buitenzijde aangebrachte zonwering... -
Seite 24: Allgemeines
Zonneschermen dient u bij regen en wind in te laten lopen en bij grundsätzlich einzufahren sind und bei Frostgefahr nicht ausge- vorstgevaar niet uit te laten lopen. fahren werden dürfen. Surf naar onze pagina op het internet: www.weinor.nl Besuchen Sie uns im Internet: www.weinor.de Fenstermarkisen Raamzonwering Gelenkarmmarkisen Terrassenüberdachungen...
