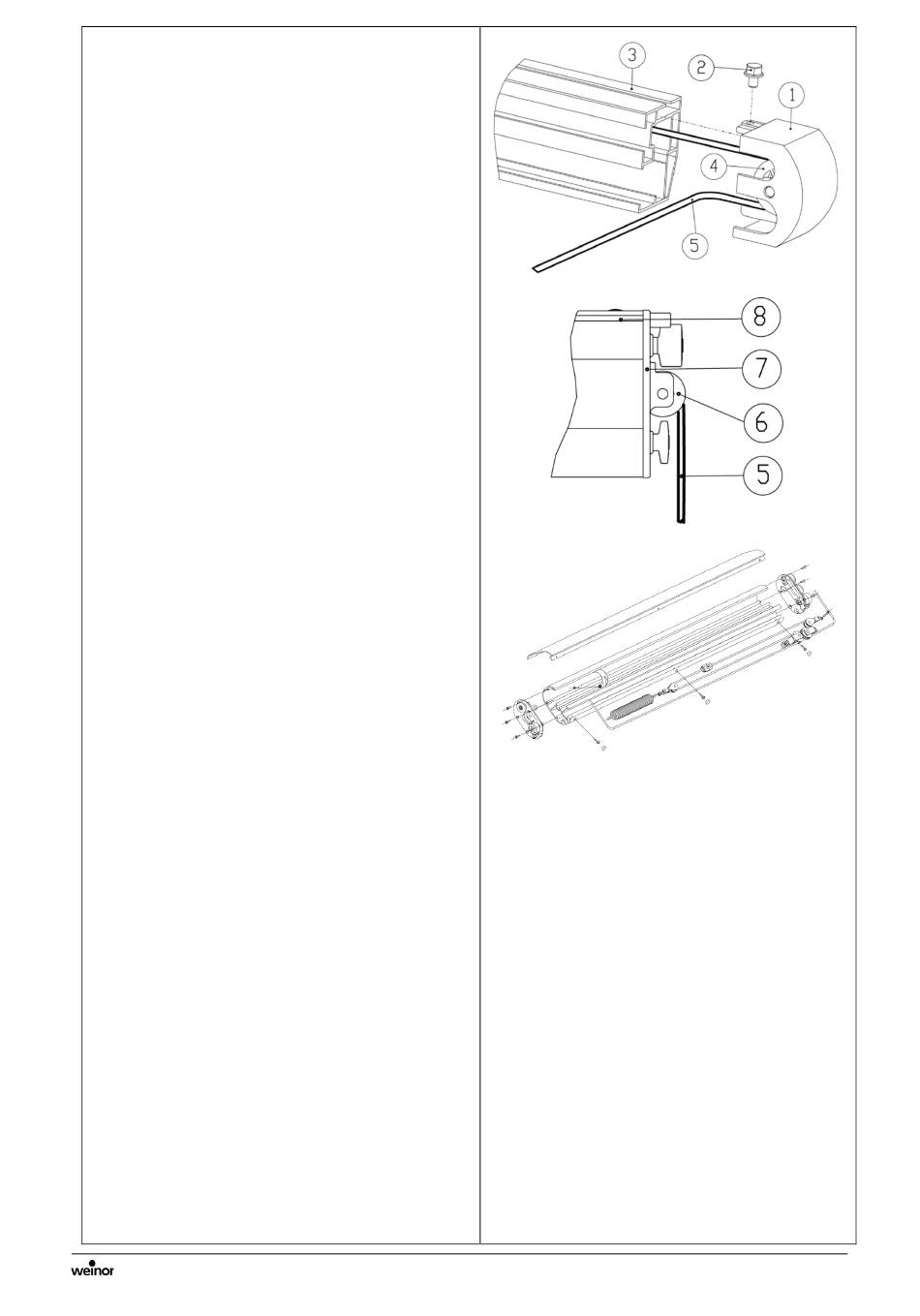

Einführen des Spannseils bei nicht
vorgespannten Anlagen mit einer Feder
1. Auf der rechten Seite der Anlage:
Spannseil (5) von oben auf die Umlenkrolle
D39 (4) der Endkappe (1) schieben.
2. Endkappe (1) an der Stirnseite des
Transportprofils (3) aufsetzen.
3. Mit Flanschschraube ohne Sperrzahn M6 (2)
mit einem Maulschlüssel SW 10
verschrauben.
4. Spannseil (5) weiter zur Umlenkrolle D33 (6)
im Laufwagen (7) und in das Ausfallprofil (8)
führen.
5. Das Spannseil über die Umlenkrolle D33 der
Vorspanngabel führen.
6. Weiter das Spannseil von der Umlenkrolle
D33 der Vorspanngabel über den Seilblock
an der Feder führen.
7. Auf der linken Seite der Anlage: Das
Spannseil wie auf der rechten Seite
beschrieben führen.
8. Die beiden Seilenden mit der mitgelieferten
Seilklemme an der mit einem Aufkleber
markierten Stelle verbinden, stramm ziehen
und mit einem Innensechskantschlüssel SW
4 leicht verschrauben.
9. Transportprofile am Dachträger befestigen.
10. Die Spannposition, bis zu der die Feder
vorgespannt wird, ist durch einen
Markierungspunkt im Ausfallprofil
gekennzeichnet und befindet sich als
Spannangabe auf dem Aufkleber im
Ausfallprofildeckel.
11. Seilklemme mit einem
Innensechskantschlüssel SW 4 fest
verschrauben, wenn die Federn leicht
gespannt sind.
