weinor Sottezza II Stretch/LED Austauschanleitung Seite 43

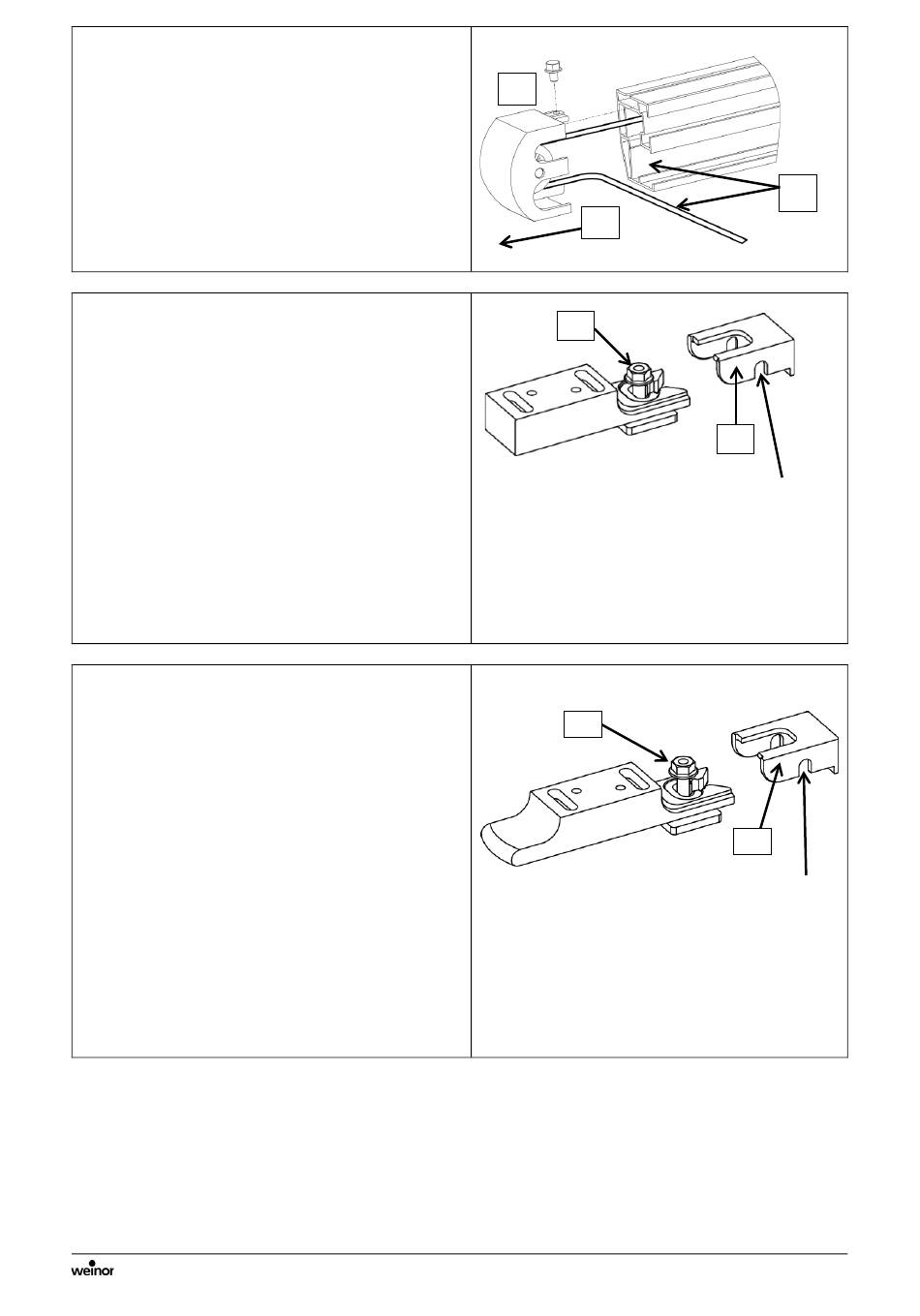

10. Desserrer la vis à bride sans dent de
verrouillage sur l'embout (A).
11. Extraire le câble tendeur de la chambre
inférieure du profilé de transport et maintenir
sous tension en direction du chéneau (B).
12. Sortir l'embout du profilé de transport en
direction du chéneau (C).
13. L'installation est à présent détendue.
Démonter les profilés de transport
14. Desserrer puis retirer les embouts des
profilés de transport.
15. Retirer les couvercles de tous les supports
des profilés de transport en les soulevant
par le trou latéral, par exemple avec un
tournevis (A).
16. Desserrer légèrement les écrous à bride M6
de tous les supports des profilés de
transport et les pousser sur le côté en même
temps que le chariot de roulement de
28 x 28 x 4 mm (B) de façon à pouvoir retirer
les profilés de transport.
Décrocher la cassette et la poser sur le côté
supérieur (fond de la cassette vers le haut)
17. Retirer les « couvercles des supports de tôle
de recouvrement » des deux côtés de
l'installation en les soulevant par le trou
latéral, par exemple avec un tournevis (A).
18. Desserrer l'écrou à bride M6 du support de
tôle de recouvrement (B) puis l'enlever de la
rainure de façon à pouvoir suspendre la
cassette.
19. Suspendre la cassette.
20. Déposer la cassette sur le toit en caisson
(LED vers le haut) sur des tréteaux supports
adaptés.
Sottezza II Stretch/ LED/ Sottezza II OptiStretch/ LED
Technische Änderungen vorbehalten/ Technische wijzigingen voorbehouden/
We reserve the right to make technical changes/ Sous réserve de modifications techniques
A
C
B
B
Version/ Versie 1
Artikelnummer/ Item
Number/ Numéro d'article 127266-0000 Page 43/55
B
B
Couvercle
support : Trou
latéral
A
Couvercle
support : Trou
latéral
13.01.2021 Seite
Bladzijde
