7. In den Bereich unter die Kedergasse der Optinut Tuchwelle seitlich der Tuchkanten, je einen
Streifen doppelseitiges Klebeband (ca. 20 bis 50 cm Länge) aufkleben. Dabei die Schutzfolie
des doppelseitigen Klebebandes noch nicht entfernen.

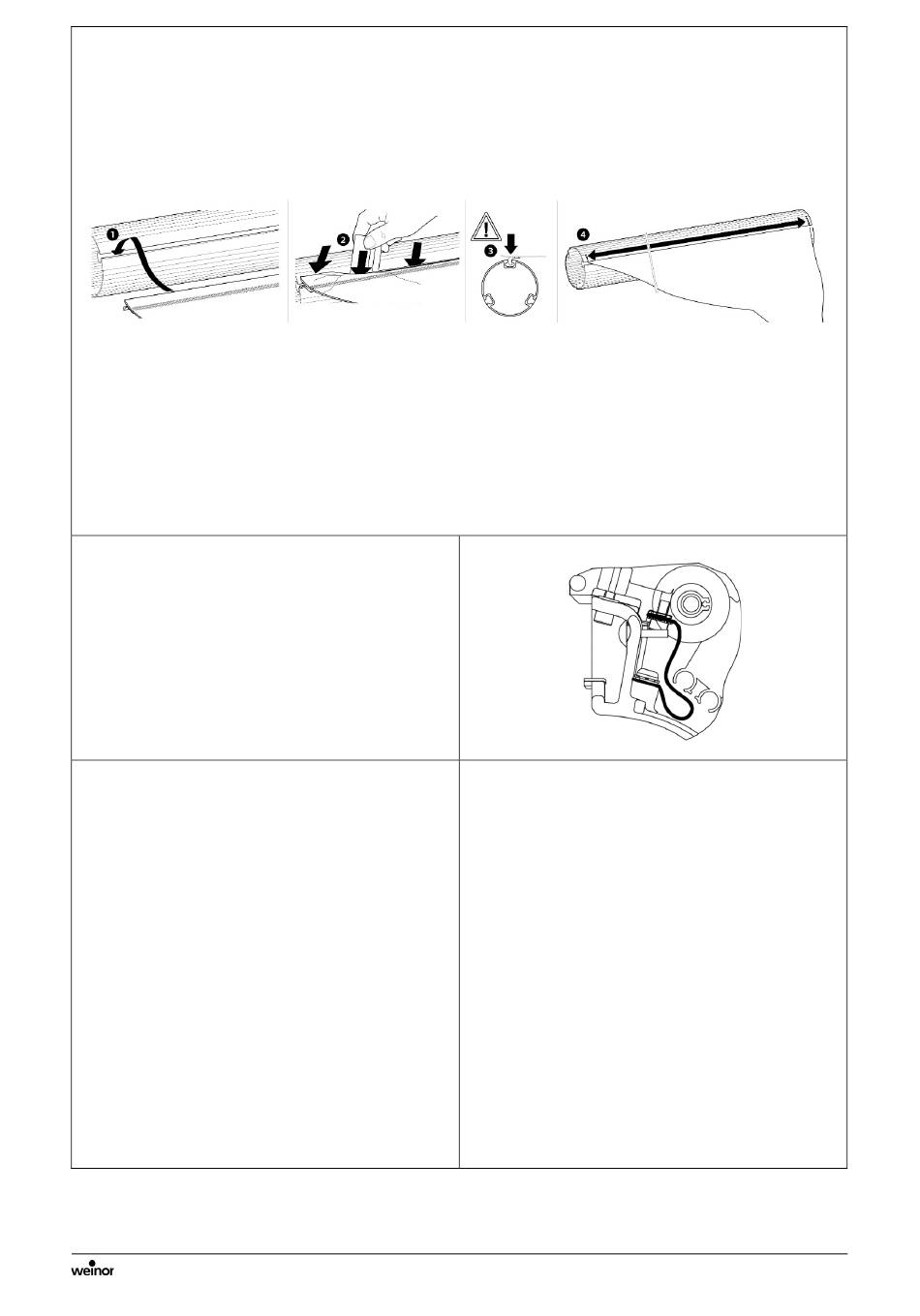

8. Neues Tuch in die Nut der Tuchwelle einhängen (1) und das Tuch in die Nut mit einem
stumpfen, flachen Hilfsmittel (z.B. einer Plastikkarte) einfügen, bzw. eindrücken (2).
Hinweis: Haken des Krallen- bzw. Magnetkrallenkeders und Kederprofil mit Rundkeder
müssen nach unten zeigen (3). Tuchwelle mittig ausrichten (4)!
9. Das Tuch am Ausfallprofil mit dem Keder sichern und mit der Spanplattenschraube 6x50 und
dem Tuchdübel wieder verschrauben.
10. Schutzfolie des doppelseitigen Klebebands entfernen und das Tuch andrücken. Leichte
Korrekturen sind noch möglich, da die vollständige Haftung erst nachträglich einsetzt.
11. Probelaufkabel anschließen und die Einfahrtaste so lange betätigen, bis das Tuch auf der
Optinut Tuchwelle so weit aufgewickelt ist und das Ausfallprofil noch ca. 30 cm vor der
Kassette steht. Dabei darauf achten, dass das Tuch gleichmäßig und mittig aufwickelt.
12. Kassettenboden hochklappen, wenn alles
ordnungsgemäß funktioniert und darauf
achten, dass die Gurtbänder nach hinten in
die Kopfplatten gelegt werden (Detail A).
13. Mit den Zylinderschrauben M4 die beiden
Teile der Kopfplatten mit einem
Steckschlüssel miteinander verschrauben.
14. Das erneute Spannen der Anlage Kapitel
1.5 „Einführen des Spannseils nach
einem Tuchwechsel".
15. Probelauf, wie in der Montageanleitung
beschrieben, durchführen.
16. Anlage nach Montageanleitung ausrichten.
17. Abdeckungen Halter wieder auf die Halter
stecken.
18. Ausfallprofil wieder verschließen.
Gegebenenfalls Endlage neu einlernen.
ACHTUNG:
Abdeckprofil LED einsetzen, wenn es fehlen
sollte, bevor Anlage komplett einfährt.
Sottezza II Stretch/ LED/ Sottezza II OptiStretch/ LED
Technische Änderungen vorbehalten/ Technische wijzigingen voorbehouden/
We reserve the right to make technical changes/ Sous réserve de modifications techniques
A
Version/ Versie 1
13.01.2021
Artikelnummer/ Item
Number/ Numéro d'article 127266-0000 Page 11/55
Seite
Bladzijde
