Deutsch

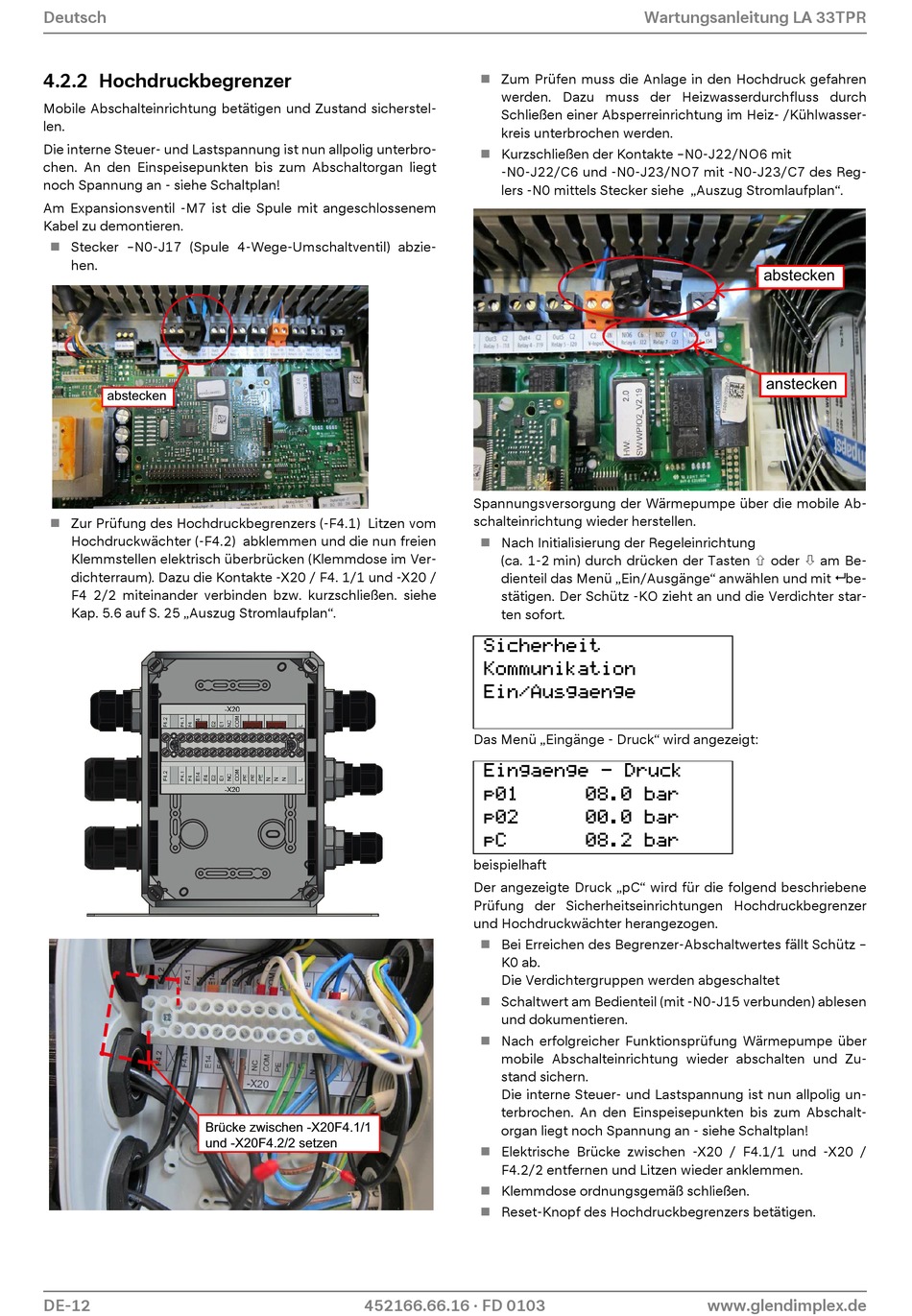

4.2.2 Hochdruckbegrenzer
Mobile Abschalteinrichtung betätigen und Zustand sicherstel-
len.
Die interne Steuer- und Lastspannung ist nun allpolig unterbro-
chen. An den Einspeisepunkten bis zum Abschaltorgan liegt
noch Spannung an - siehe Schaltplan!
Am Expansionsventil -M7 ist die Spule mit angeschlossenem
Kabel zu demontieren.
Stecker –N0-J17 (Spule 4-Wege-Umschaltventil) abzie-

hen.
abstecken
 Zur Prüfung des Hochdruckbegrenzers (-F4.1) Litzen vom
Hochdruckwächter (-F4.2) abklemmen und die nun freien
Klemmstellen elektrisch überbrücken (Klemmdose im Ver-
dichterraum). Dazu die Kontakte -X20 / F4. 1/1 und -X20 /
F4 2/2 miteinander verbinden bzw. kurzschließen. siehe
Kap. 5.6 auf S. 25 „Auszug Stromlaufplan".
Brücke zwischen -X20F4.1/1
und -X20F4.2/2 setzen
DE-12
Zum Prüfen muss die Anlage in den Hochdruck gefahren

werden. Dazu muss der Heizwasserdurchfluss durch
Schließen einer Absperreinrichtung im Heiz- /Kühlwasser-
kreis unterbrochen werden.
Kurzschließen der Kontakte –N0-J22/NO6 mit

-N0-J22/C6 und -N0-J23/NO7 mit -N0-J23/C7 des Reg-
lers -N0 mittels Stecker siehe „Auszug Stromlaufplan".
Spannungsversorgung der Wärmepumpe über die mobile Ab-
schalteinrichtung wieder herstellen.
 Nach Initialisierung der Regeleinrichtung
(ca. 1-2 min) durch drücken der Tasten  oder  am Be-
dienteil das Menü „Ein/Ausgänge" anwählen und mit  be-
stätigen. Der Schütz -KO zieht an und die Verdichter star-
ten sofort.



Das Menü „Eingänge - Druck" wird angezeigt:




beispielhaft
Der angezeigte Druck „pC" wird für die folgend beschriebene
Prüfung der Sicherheitseinrichtungen Hochdruckbegrenzer
und Hochdruckwächter herangezogen.
Bei Erreichen des Begrenzer-Abschaltwertes fällt Schütz –

K0 ab.
Die Verdichtergruppen werden abgeschaltet
Schaltwert am Bedienteil (mit -N0-J15 verbunden) ablesen

und dokumentieren.
Nach erfolgreicher Funktionsprüfung Wärmepumpe über

mobile Abschalteinrichtung wieder abschalten und Zu-
stand sichern.
Die interne Steuer- und Lastspannung ist nun allpolig un-
terbrochen. An den Einspeisepunkten bis zum Abschalt-
organ liegt noch Spannung an - siehe Schaltplan!
 Elektrische Brücke zwischen -X20 / F4.1/1 und -X20 /
F4.2/2 entfernen und Litzen wieder anklemmen.
Klemmdose ordnungsgemäß schließen.

Reset-Knopf des Hochdruckbegrenzers betätigen.

