Français
4

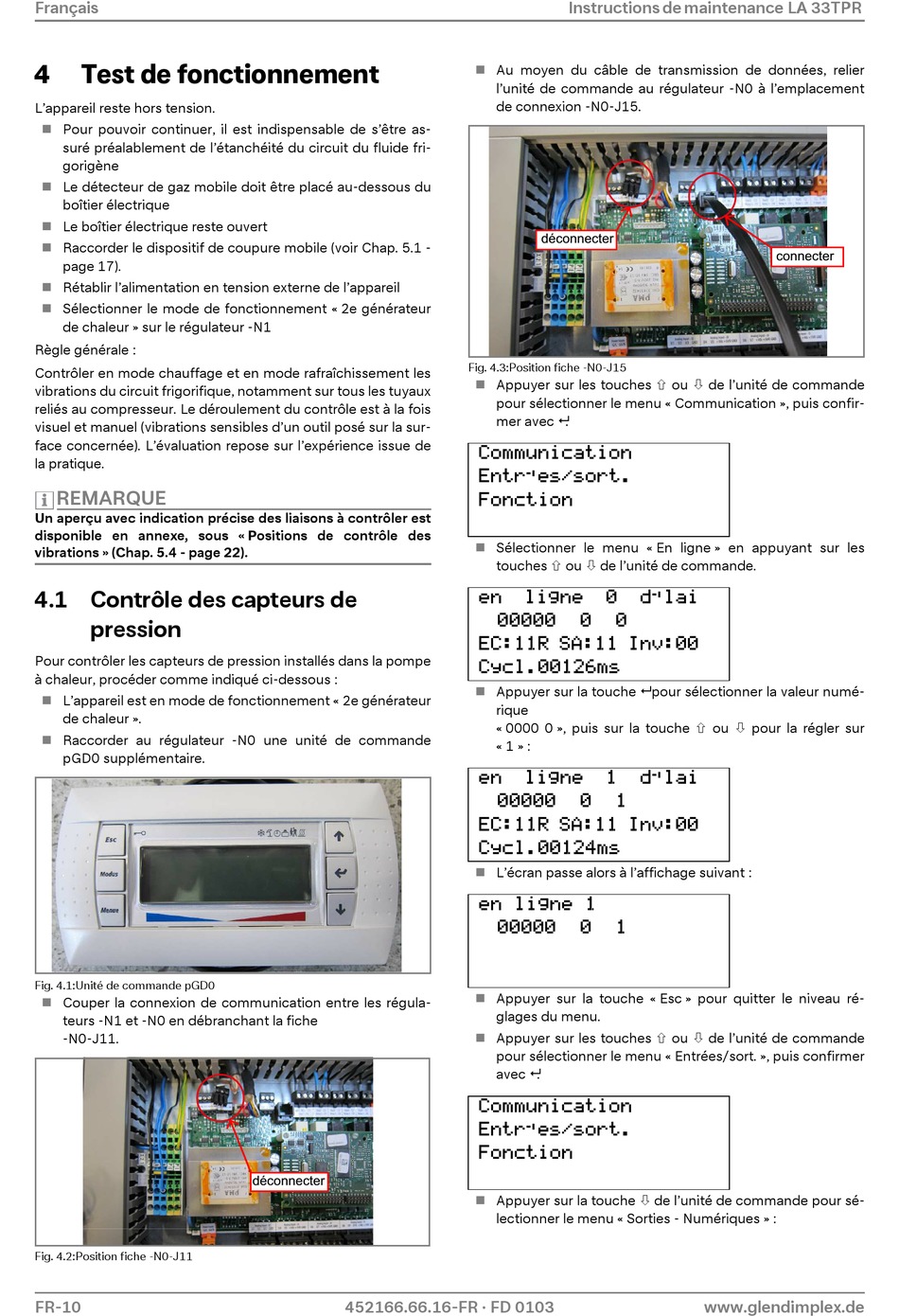

Test de fonctionnement

L'appareil reste hors tension.
Pour pouvoir continuer, il est indispensable de s'être as-

suré préalablement de l'étanchéité du circuit du fluide fri-
gorigène
Le détecteur de gaz mobile doit être placé au-dessous du

boîtier électrique
 Le boîtier électrique reste ouvert
Raccorder le dispositif de coupure mobile (voir Chap. 5.1 -

page 17).
 Rétablir l'alimentation en tension externe de l'appareil
Sélectionner le mode de fonctionnement « 2e générateur

de chaleur » sur le régulateur -N1
Règle générale :
Contrôler en mode chauffage et en mode rafraîchissement les
vibrations du circuit frigorifique, notamment sur tous les tuyaux
reliés au compresseur. Le déroulement du contrôle est à la fois
visuel et manuel (vibrations sensibles d'un outil posé sur la sur-
face concernée). L'évaluation repose sur l'expérience issue de
la pratique.
REMARQUE
Un aperçu avec indication précise des liaisons à contrôler est
disponible en annexe, sous « Positions de contrôle des
vibrations » (Chap. 5.4 - page 22).
4.1 Contrôle des capteurs de
pression
Pour contrôler les capteurs de pression installés dans la pompe
à chaleur, procéder comme indiqué ci-dessous :
 L'appareil est en mode de fonctionnement « 2e générateur
de chaleur ».
Raccorder au régulateur -N0 une unité de commande

pGD0 supplémentaire.
Fig. 4.1:Unité de commande pGD0
Couper la connexion de communication entre les régula-

teurs -N1 et -N0 en débranchant la fiche
-N0-J11.
Fig. 4.2:Position fiche -N0-J11
FR-10
déconnecter
452166.66.16-FR · FD 0103
Instructions de maintenance LA 33TPR
 Au moyen du câble de transmission de données, relier
l'unité de commande au régulateur -N0 à l'emplacement
de connexion -N0-J15.
déconnecter
Fig. 4.3:Position fiche -N0-J15
 Appuyer sur les touches  ou  de l'unité de commande
pour sélectionner le menu « Communication », puis confir-
mer avec .



Sélectionner le menu « En ligne » en appuyant sur les

touches  ou  de l'unité de commande.
   



Appuyer sur la touche  pour sélectionner la valeur numé-

rique
« 0000 0 », puis sur la touche  ou  pour la régler sur
« 1 » :
   



 L'écran passe alors à l'affichage suivant :


 Appuyer sur la touche « Esc » pour quitter le niveau ré-
glages du menu.
Appuyer sur les touches  ou  de l'unité de commande

pour sélectionner le menu « Entrées/sort. », puis confirmer
avec .



 Appuyer sur la touche  de l'unité de commande pour sé-
lectionner le menu « Sorties - Numériques » :
connecter
