Italiano

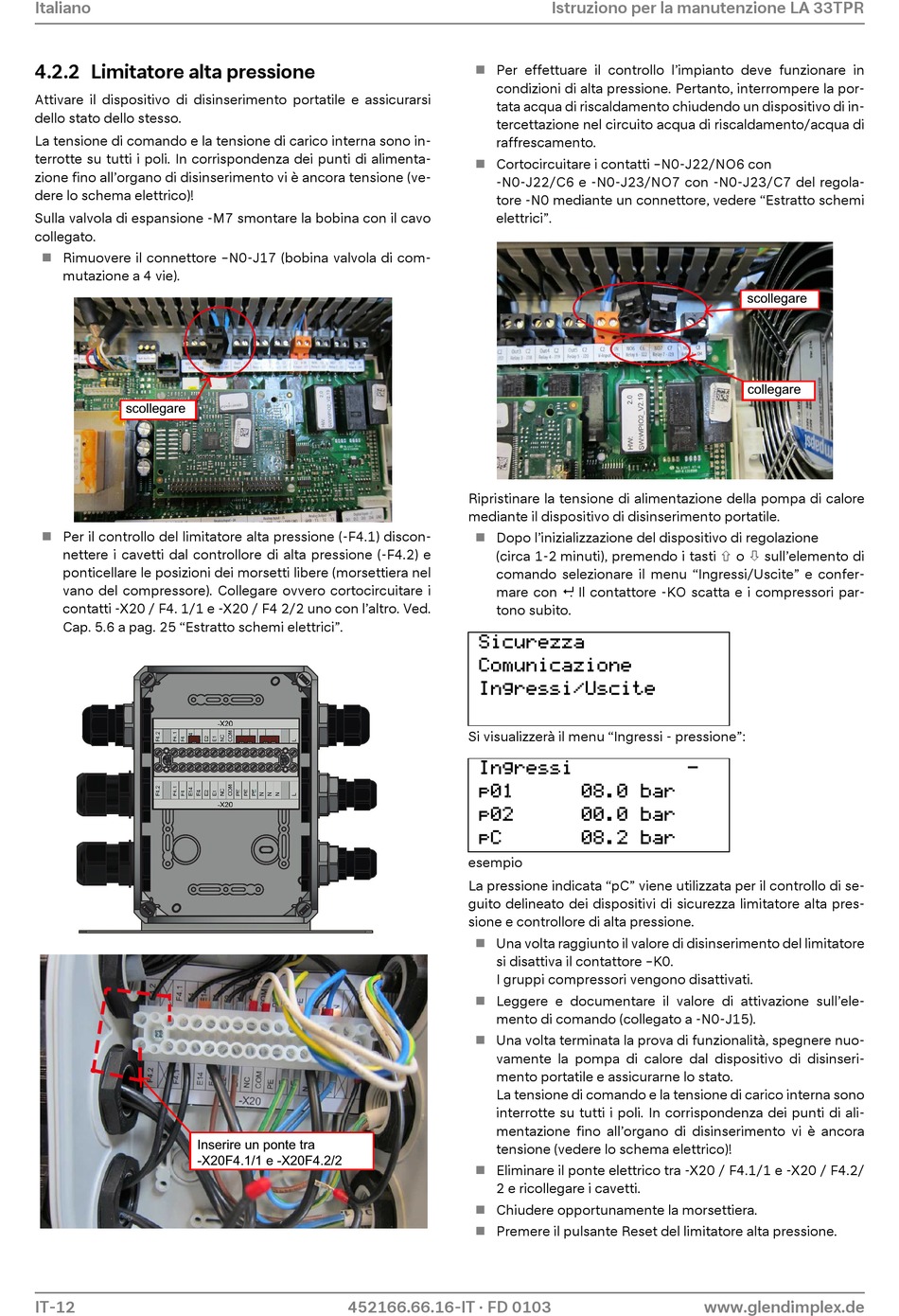

4.2.2 Limitatore alta pressione
Attivare il dispositivo di disinserimento portatile e assicurarsi
dello stato dello stesso.
La tensione di comando e la tensione di carico interna sono in-
terrotte su tutti i poli. In corrispondenza dei punti di alimenta-
zione fino all'organo di disinserimento vi è ancora tensione (ve-
dere lo schema elettrico)!
Sulla valvola di espansione -M7 smontare la bobina con il cavo
collegato.
 Rimuovere il connettore –N0-J17 (bobina valvola di com-
mutazione a 4 vie).
scollegare
Per il controllo del limitatore alta pressione (-F4.1) discon-

nettere i cavetti dal controllore di alta pressione (-F4.2) e
ponticellare le posizioni dei morsetti libere (morsettiera nel
vano del compressore). Collegare ovvero cortocircuitare i
contatti -X20 / F4. 1/1 e -X20 / F4 2/2 uno con l'altro. Ved.
Cap. 5.6 a pag. 25 "Estratto schemi elettrici".
Inserire un ponte tra
-X20F4.1/1 e -X20F4.2/2
IT-12
 Per effettuare il controllo l'impianto deve funzionare in
condizioni di alta pressione. Pertanto, interrompere la por-
tata acqua di riscaldamento chiudendo un dispositivo di in-
tercettazione nel circuito acqua di riscaldamento/acqua di
raffrescamento.
 Cortocircuitare i contatti –N0-J22/NO6 con
-N0-J22/C6 e -N0-J23/NO7 con -N0-J23/C7 del regola-
tore -N0 mediante un connettore, vedere "Estratto schemi
elettrici".
Ripristinare la tensione di alimentazione della pompa di calore
mediante il dispositivo di disinserimento portatile.
Dopo l'inizializzazione del dispositivo di regolazione

(circa 1-2 minuti), premendo i tasti  o  sull'elemento di
comando selezionare il menu "Ingressi/Uscite" e confer-
mare con . Il contattore -KO scatta e i compressori par-
tono subito.



Si visualizzerà il menu "Ingressi - pressione":




esempio
La pressione indicata "pC" viene utilizzata per il controllo di se-
guito delineato dei dispositivi di sicurezza limitatore alta pres-
sione e controllore di alta pressione.
 Una volta raggiunto il valore di disinserimento del limitatore
si disattiva il contattore –K0.
I gruppi compressori vengono disattivati.
Leggere e documentare il valore di attivazione sull'ele-

mento di comando (collegato a -N0-J15).
Una volta terminata la prova di funzionalità, spegnere nuo-

vamente la pompa di calore dal dispositivo di disinseri-
mento portatile e assicurarne lo stato.
La tensione di comando e la tensione di carico interna sono
interrotte su tutti i poli. In corrispondenza dei punti di ali-
mentazione fino all'organo di disinserimento vi è ancora
tensione (vedere lo schema elettrico)!
Eliminare il ponte elettrico tra -X20 / F4.1/1 e -X20 / F4.2/

2 e ricollegare i cavetti.
 Chiudere opportunamente la morsettiera.
Premere il pulsante Reset del limitatore alta pressione.

