Polski

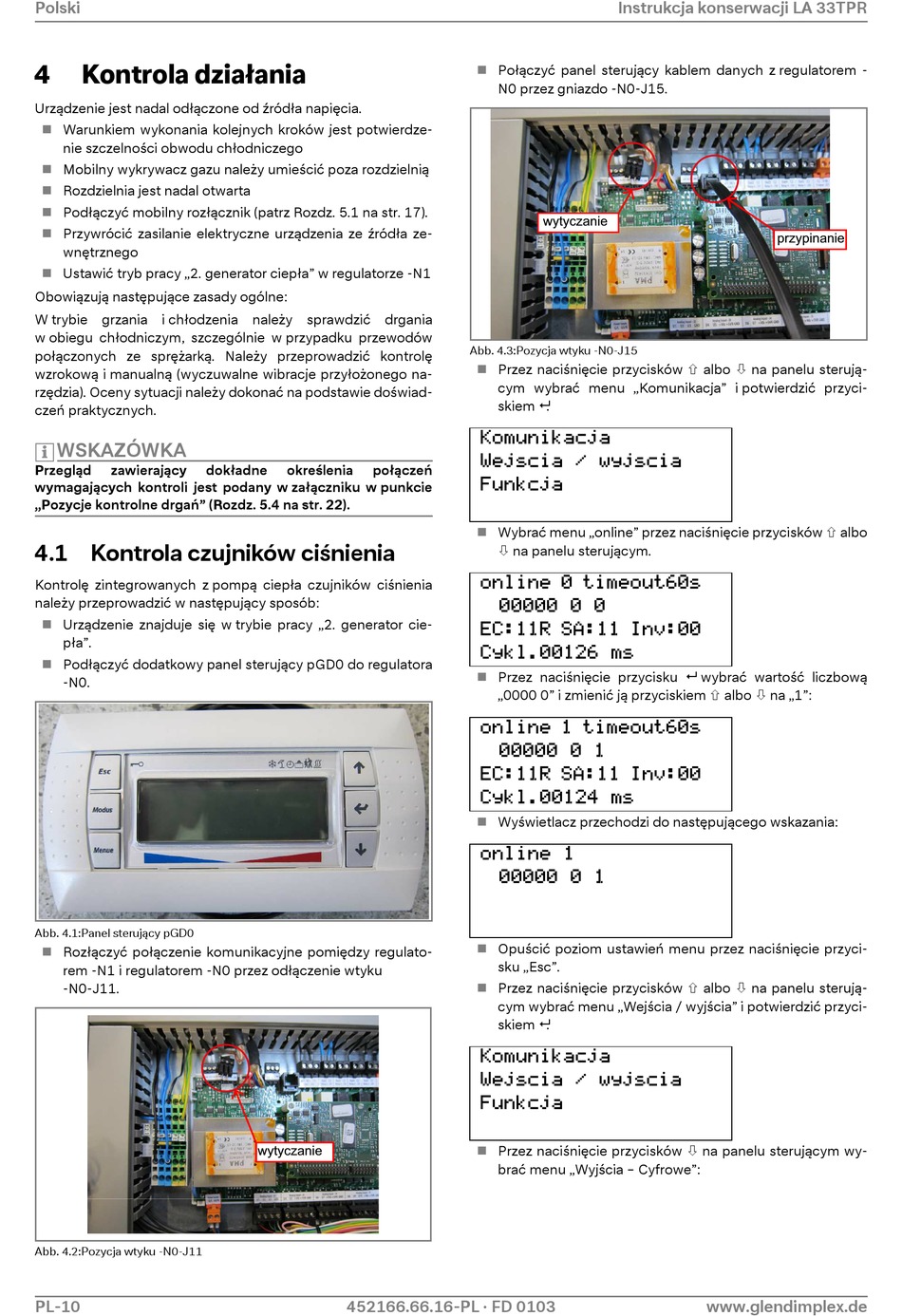

4 Kontrola działania
Urządzenie jest nadal odłączone od źródła napięcia.
Warunkiem wykonania kolejnych kroków jest potwierdze-

nie szczelności obwodu chłodniczego
Mobilny wykrywacz gazu należy umieścić poza rozdzielnią

 Rozdzielnia jest nadal otwarta
Podłączyć mobilny rozłącznik (patrz Rozdz. 5.1 na str. 17).

 Przywrócić zasilanie elektryczne urządzenia ze źródła ze-
wnętrznego
Ustawić tryb pracy „2. generator ciepła" w regulatorze -N1

Obowiązują następujące zasady ogólne:
W trybie grzania i chłodzenia należy sprawdzić drgania
w obiegu chłodniczym, szczególnie w przypadku przewodów
połączonych ze sprężarką. Należy przeprowadzić kontrolę
wzrokową i manualną (wyczuwalne wibracje przyłożonego na-
rzędzia). Oceny sytuacji należy dokonać na podstawie doświad-
czeń praktycznych.
WSKAZÓWKA
Przegląd zawierający
wymagających kontroli jest podany w załączniku w punkcie
„Pozycje kontrolne drgań" (Rozdz. 5.4 na str. 22).
4.1 Kontrola czujników ciśnienia
Kontrolę zintegrowanych z pompą ciepła czujników ciśnienia
należy przeprowadzić w następujący sposób:
 Urządzenie znajduje się w trybie pracy „2. generator cie-
pła".
Podłączyć dodatkowy panel sterujący pGD0 do regulatora

-N0.
Abb. 4.1:Panel sterujący pGD0
Rozłączyć połączenie komunikacyjne pomiędzy regulato-

rem -N1 i regulatorem -N0 przez odłączenie wtyku
-N0-J11.
Abb. 4.2:Pozycja wtyku -N0-J11
PL-10
dokładne określenia połączeń
wytyczanie
452166.66.16-PL · FD 0103
Instrukcja konserwacji LA 33TPR
 Połączyć panel sterujący kablem danych z regulatorem -
N0 przez gniazdo -N0-J15.
wytyczanie
Abb. 4.3:Pozycja wtyku -N0-J15
Przez naciśnięcie przycisków  albo  na panelu sterują-

cym wybrać menu „Komunikacja" i potwierdzić przyci-
skiem .

  

 Wybrać menu „online" przez naciśnięcie przycisków  albo
 na panelu sterującym.



 
Przez naciśnięcie przycisku  wybrać wartość liczbową

„0000 0" i zmienić ją przyciskiem  albo  na „1":



 
Wyświetlacz przechodzi do następującego wskazania:



Opuścić poziom ustawień menu przez naciśnięcie przyci-

sku „Esc".
Przez naciśnięcie przycisków  albo  na panelu sterują-

cym wybrać menu „Wejścia / wyjścia" i potwierdzić przyci-
skiem .

  

Przez naciśnięcie przycisków  na panelu sterującym wy-

brać menu „Wyjścia – Cyfrowe":
przypinanie
