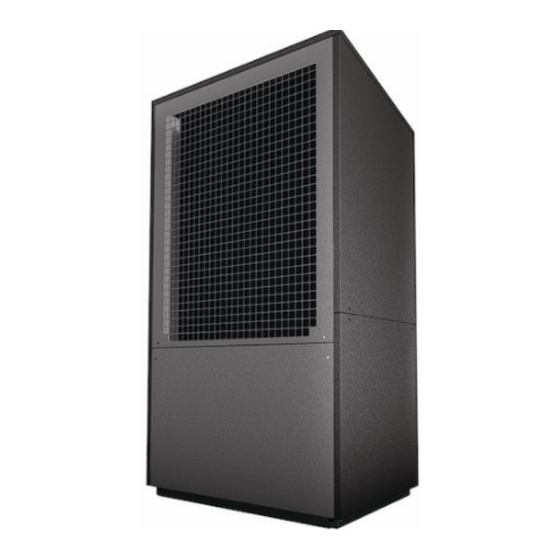

Dimplex LA 33TPR Montage- Und Gebrauchsanweisungen
Luft-wasser-wärmepumpe fuer aussenaufstellung
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Quicklinks
LA 33TPR
Montage- und
Gebrauchsanweisung
Luft-Wasser-
Wärmepumpe
für Außenaufstellung
Bestell-Nr. | Order no. | No de commande: 452166.66.14
Installation and
Operating Instruction
Air-to-Water
Heat Pump for
Outdoor Installation
Glen
Dimplex
Deutschland
Instuctions d'installation
et d'utilisation
Pompe à chaleur
air-eau pour
installation estérieure
DE | EN | FR · FD 0008
Dimplex
Inhaltsverzeichnis
Fehlerbehebung
Verwandte Anleitungen für Dimplex LA 33TPR
Inhaltszusammenfassung für Dimplex LA 33TPR
- Seite 1 Glen Dimplex Deutschland Dimplex LA 33TPR Montage- und Installation and Instuctions d‘installation Gebrauchsanweisung Operating Instruction et d‘utilisation Luft-Wasser- Air-to-Water Pompe à chaleur Wärmepumpe Heat Pump for air-eau pour für Außenaufstellung Outdoor Installation installation estérieure Bestell-Nr. | Order no. | No de commande: 452166.66.14...
-
Seite 3: Inhaltsverzeichnis
LA 33TPR Deutsch Inhaltsverzeichnis Sicherheitshinweise............................DE-2 1.1 Symbole und Kennzeichnung............................DE-2 1.2 Bestimmungsgemäßer Gebrauch ..........................DE-2 1.3 Lebensdauer ..................................DE-2 1.4 Gesetzliche Vorschriften und Richtlinien.........................DE-2 1.5 Energiesparende Handhabung der Wärmepumpe ....................DE-2 Verwendungszweck der Wärmepumpe ....................DE-3 2.1 Anwendungsbereich...............................DE-3 2.2 Arbeitsweise..................................DE-3 Lieferumfang ..............................DE-4 3.1 Grundgerät ..................................DE-4 3.2 Schaltkasten ..................................DE-5... -
Seite 4: Sicherheitshinweise
Deutsch LA 33TPR Tätigkeiten an der Wärmepumpe sind nur durch Personen mit Sicherheitshinweise nachfolgenden Kenntnissen durchzuführen. Eine Benutzung durch nicht eingewiesene Personen ist nicht zulässig. 1.1 Symbole und Kennzeichnung autorisierter und eingewiesene sachkundige Tätigkeit sachkundiger Besonders wichtige Hinweise sind in dieser Anleitung mit... -
Seite 5: Verwendungszweck Der Wärmepumpe
LA 33TPR Deutsch 2.2 Arbeitsweise Verwendungszweck der Wärmepumpe Heizen mit Wärmequelle Luft Umgebungsluft wird vom Ventilator angesaugt und dabei über 2.1 Anwendungsbereich den Verdampfer (Wärmetauscher) geleitet. Der Verdampfer kühlt die Luft ab, d.h. er entzieht ihr Wärme. Die gewonnene Die Wärmepumpe ist für den monoenergetischen und bivalen- Wärme wird im Verdampfer auf das Arbeitsmedium (Kältemit-... -
Seite 6: Lieferumfang
Deutsch LA 33TPR Lieferumfang 3.1 Grundgerät Die Wärmepumpe enthält unten aufgeführte Bauteile. Als Kältemittel wird R290 (Propan) verwendet. Verdampfer Ventilator Schaltkasten Pressostate Verflüssiger Filtertrockner Expansionsventil Anschlussbox Verdichter 1 10) Verdichter 2 11) Luftabscheider 12) Sicherheitsventil 13) Durchflusssensor 14) Schmutzfänger DE-4 452166.66.14 ·... -
Seite 7: Schaltkasten
LA 33TPR Deutsch 3.2 Schaltkasten Zubehör Der Schaltkasten (3) befindet sich innenliegend auf der Bedien- 4.1 Gebäudeleittechnik seite. Im Schaltkasten befinden sich die Leistungsschütze, Sanft- Der Wärmepumpenmanager kann durch die Ergänzung der je- anlauf-Einheit und der Kältekreisregler. weiligen Schnittstellen-Steckkarte an ein Netzwerk eines Ge- bäudeleitsystems angeschlossen werden. -
Seite 8: Transport
Deutsch LA 33TPR Transport ACHTUNG! Die Wärmepumpe darf beim Transport nicht gekippt werden. Zur Vermeidung der Kippgefahr ist die Maschine zu sichern. ACHTUNG! Das Gerät darf nur in Räumen ohne dauernde Zündquellen aufbewahrt werden. ACHTUNG! Das Gerät enthält R290 (Propan). Das Gerät ist ausschließlich für Außenaufstellung vorgesehen. -
Seite 9: Aufstellung
LA 33TPR Deutsch HINWEIS Aufstellung Nach der Inbetriebnahme der Wärmepumpe durch einen autorisierten und sachkundigen Kundendienst liegt die 6.1 Allgemein Verantwortung für den bestimmungsgemäßen Betrieb dieser Wärmepumpe beim Betreiber. Für Aufstellung und Betrieb der Anlage sind diese Vorgaben vorrangig und bindend einzuhalten. Hierfür ist die anlagener- HINWEIS richtende Fachfirma verantwortlich. -
Seite 10: Zusätzlich Anforderungen Für Außen Aufgestellte Wärmepumpen Mit Brennbaren Kältemittel
Deutsch LA 33TPR 6.3 Zusätzlich Anforderungen für chen befinden. Offene Abläufe (z.B. Dachrinne Dachmontage der Wärmepumpe) zu einer tieferen Fläche sind außen aufgestellte zulässig, wenn sich dort im Umkreis von 5 Metern keine Abläufe ins Kanalsystem befinden. Innerhalb des Sicherheitsbereiches Wärmepumpen mit brennbaren... - Seite 11 LA 33TPR Deutsch Bei einer Montage der Wärmepumpe auf einem Sockel (Auf- 3 Meter reduziert werden (Abb. 6.2 auf S. 9). Der Sockel ist so ständerung) mit einer Sockelhöhe von mindestens 40 cm kann auszuführen, dass aus allen Richtungen eine Luftströmung den ...
-
Seite 12: Kondensatleitung Für Wärmepumpen Mit Brennbarem Kältemittel
Deutsch LA 33TPR 6.4 Kondensatleitung für Die Wärmepumpe stellt keine Zündquelle dar. Bei Aufstellung von mehreren Wärmepumpen ist der Sicherheitsbereich Wärmepumpen mit oder umlaufend um die gesamte Gruppe von Wärmepum- brennbarem Kältemittel pen zu bilden. Die Wartungsabstände zwischen den einzel- Es ist eine frostfreie Kondensatableitung zu gewährleisten. -
Seite 13: Montage
LA 33TPR Deutsch Variante 3 HINWEIS Die freie Ableitung ist nur in Klimazonen mit kurzen Frostperio- Bei der Aufstellung und Montage der Wärmepumpenanlage Unversehrtheit Wärmepumpengehäuses den zu empfehlen. In kälteren Klimazonen ist die Kondensatlei- sicherzustellen jede Manipulation tung in frostgefährdeten Bereichen mit einer entsprechend di- Wärmepumpengehäuse zu unterlassen. -
Seite 14: Öffnen Und Schließen Der Deckel
Deutsch LA 33TPR 7.2 Öffnen und Schließen der Beim Füllen der Anlage ist folgendes zu beachten: unbehandeltes Füll- und Ergänzungswasser muss Trink- Deckel wasserqualität haben (farblos, klar, ohne Ablagerungen) Jedes Verkleidungsblech ist mit zwei Schrauben gesichert. Die das Füll- und Ergänzungswasser muss vorfiltriert sein (Po- ... -
Seite 15: Temperaturfühler
LA 33TPR Deutsch 7.4 Temperaturfühler Mindestheizwasserdurchsatz Der Mindestheizwasserdurchsatz der Wärmepumpe ist in Folgende Temperaturfühler sind bereits eingebaut bzw. müs- jedem Betriebszustand der Heizungsanlage sicherzustellen. sen zusätzlich montiert werden: Dieses kann z.B. durch Installation eines doppelt differenz- Außentemperatur (R1) beigelegt (NTC-2) ... -
Seite 16: Elektrischer Anschluss
Deutsch LA 33TPR 7.5 Elektrischer Anschluss Die relevanten Komponenten in der Wärmepumpe enthalten einen internen Überlastschutz. Beim Anschließen ist das Rechtsdrehfeld der Lasteinspeisung 7.5.1 Allgemein sicherzustellen. Sämtliche elektrische Anschlussarbeiten dürfen nur von einer Phasenfolge: L1, L2, L3. Elektrofachkraft oder einer Fachkraft für festgelegte Tätigkei-... -
Seite 17: Inbetriebnahme
LA 33TPR Deutsch 8.3 Vorgehensweise Inbetriebnahme HINWEIS 8.1 Allgemein Es darf nur autorisierte und vom Hersteller freigegebene Software auf die Steuerung der Maschine aufgespielt werden. Die Inbetriebnahme muss durch Fachpersonal erfolgen. Fach- spezifisches Werkzeug ist zu verwenden. Um eine ordnungsge- Die Inbetriebnahme der Wärmepumpe erfolgt über den... -
Seite 18: Pflege
Deutsch LA 33TPR ACHTUNG! Pflege Die dauerhafte Dichtigkeit des gesamten hydraulischen Krei- Vermeiden Sie zum Schutz des Lackes das Anlehnen und Able- ses ist (beispielsweise durch wiederkehrende Prüfung) sicher- gen von Gegenständen an und auf dem Gerät. Die Außenteile zustellen. -
Seite 19: Störungen / Fehlersuche / Reparatur
LA 33TPR Deutsch ACHTUNG! 11 Störungen / Fehlersuche / Nach dem Spannungsfreischalten ist 5 Minuten zu warten bis Reparatur alle Bauteile Spannungsfrei sind. Diese Wärmepumpe ist ein Qualitätsprodukt und sollte stö- ACHTUNG! rungsfrei arbeiten. Tritt dennoch eine Störung auf, verständigen Die dauerhafte Dichtigkeit des gesamten hydraulischen Krei- Sie bitte den zuständigen Kundendienst. -
Seite 20: Geräteinformation
Deutsch LA 33TPR 13 Geräteinformation Typ- und Verkaufsbezeichnung LA 33TPR Bauform Wärmequelle Luft Ausführung Universal Reversibel Regler Wärmemengenzählung integriert Aufstellungsort Außen Leistungsstufe Einsatzgrenzen bis 64 ±2K / ab 22 Heizwasser-Vorlauf / Rücklauf °C Kühlwasser-Vorlauf / Rücklauf Gleichstrom °C +10 bis +20 / bis max. 28 °C Luft (Heizen) °C... - Seite 21 LA 33TPR Deutsch Typ- und Verkaufsbezeichnung LA 33TPR Leistung / Leistungszahl SCOP (Saisonale Leistungszahl) mittleres Klima 35 °C / 55 °C 4,32 / 3,54 ŋ mittleres Klima 35 °C / 55 °C 170 / 139 EN 14511 Wärmeleistung / Leistungszahl Wärmequelle / Wärmesenke...
-
Seite 22: Produktinformationen Gemäß Verordnung (Eu) Nr.813/2013, Anhang Ii, Tabelle 2
Kontakt Glen Dimplex Deutschland GmbH, Am Goldenen Feld 18, 95326 Kulmbach (*) Für Heizgeräte und Kombiheizgeräte mit Wärmepumpe ist die Wärmenennleistung Prated gleich der Auslegungslast im Heizbetrieb Pdesingh und die Wärmenennleistung eines Zusatzheizgerätes Psup gleich der zusaätzlichen Heizleistung sup(Tj ). -
Seite 23: Garantieurkunde
Wahl instandgesetzt oder durch einwandfreie Teile Die aktuellen Pauschalen und die damit verbundenen Leistungs- ersetzt werden. Durch Art oder Ort des Einsatzes des Gerätes oder umfänge sind im Internet unter: http://www.dimplex.de/garantie- schlechte Zugänglichkeit des Gerätes bedingte außergewöhnliche verlaengerung hinterlegt. Hier ist ebenfalls eine Online-Beauftra- Kosten der Nachbesserung werden nicht übernommen. - Seite 24 Deutsch LA 33TPR DE-22 452166.66.14 · FD 0008 www.glendimplex.de...
- Seite 70 Anhang · Appendix · Annexes LA 33TPR 2.3 Einsatzgrenzendiagramm Heizen / Operating limits diagram heating / Diagramme des seuils d'utilisation chauffage Wasseraustritt (+/- 2 K) Water outlet (+/- 2 K) Sortie d'eau (+/- 2 K) *Wassereintritt *Water inlet *Entrée d'eau Die Angaben gelten bei Einhaltung des geforderten Mindestheizwasserdurchflusses.
- Seite 71 LA 33TPR Anhang · Appendix · Annexes 2.4 Einsatzgrenzendiagramm Kühlen / Operating limits diagram cooling / Diagramme des seuils d'utilisation rafraîchissement Wasseraustritt (+/- 2 K) Water outlet (+/- 2 K) Sortie d'eau (+/- 2 K) Die Angaben gelten bei Einhaltung des geforderten Mindestkühlwasserdurchflusses.
-
Seite 72: Einbindungsschemen / Integration Diagrams / Schémas D'intégration
Anhang · Appendix · Annexes LA 33TPR 3 Einbindungsschemen / Integration diagrams / Schémas d’intégration 3.1 Hydraulische Einbindungsschemen / Hydraulic integration diagrams / Schémas d’intégration hydraulique HINWEIS Das hydraulische Einbindungsschema ist ein Musterbeispiel und dient lediglich als Hilfestellung. Eine fach- und sicherheitsgerechte Planung der Anlage ist von einem Fachplaner durchzuführen. -
Seite 73: Legende / Legend / Légende
LA 33TPR Anhang · Appendix · Annexes 3.2 Legende / Legend / Légende Vanne d’arrêt Absperrventil Shutoff valve Jeu de vannes de sécurité Sicherheitsventilkombination Safety valve combination Circulateur Umwälzpumpe Circulating pump Vase d’expansion Ausdehnungsgefäß Expansion vessel Vanne commandée par température... -
Seite 74: Anschlussbild Wärmepumpe / Circuit Diagram Heat Pump / Raccordements Pompe À Chaleur Filet. Int
Anhang · Appendix · Annexes LA 33TPR 3.3 Anschlussbild Wärmepumpe / Circuit diagram heat pump / Raccordements pompe à chaleur filet. int. /7.A4 Wärmepumpenmanager heat pump manager gestionnaire de pompe à chaleur Elektroverteilung electrical distribution system distribution électrique 452166.66.14 · FD 0008... -
Seite 75: Declaration Of Conformity
LA 33TPR Anhang · Appendix · Annexes 3.4 Auszug Elektrodokumentation mobile Abschalteinrichtung / Extract electrical documentation mobile switch-off device / Extrait de la documentation électrique du dispositif de coupure mobile Die mobile Abschalteinrichtung für den autorisierten Kunden- dienst ist im Wartungskit 452167.85.48 enthalten. - Seite 76 Glen Dimplex Deutschland Verkauf und Planung Service und Technischer Support Zentrale Projektierung Kundendienst, Technische Unter- stützung und Ersatzteile Glen Dimplex Deutschland GmbH Projektierung Ihrer Projekte und Hilfestellung vor und nach Installation Am Goldenen Feld 18 Planungsunterstützung. Ihrer Geräte D-95326 Kulmbach...
