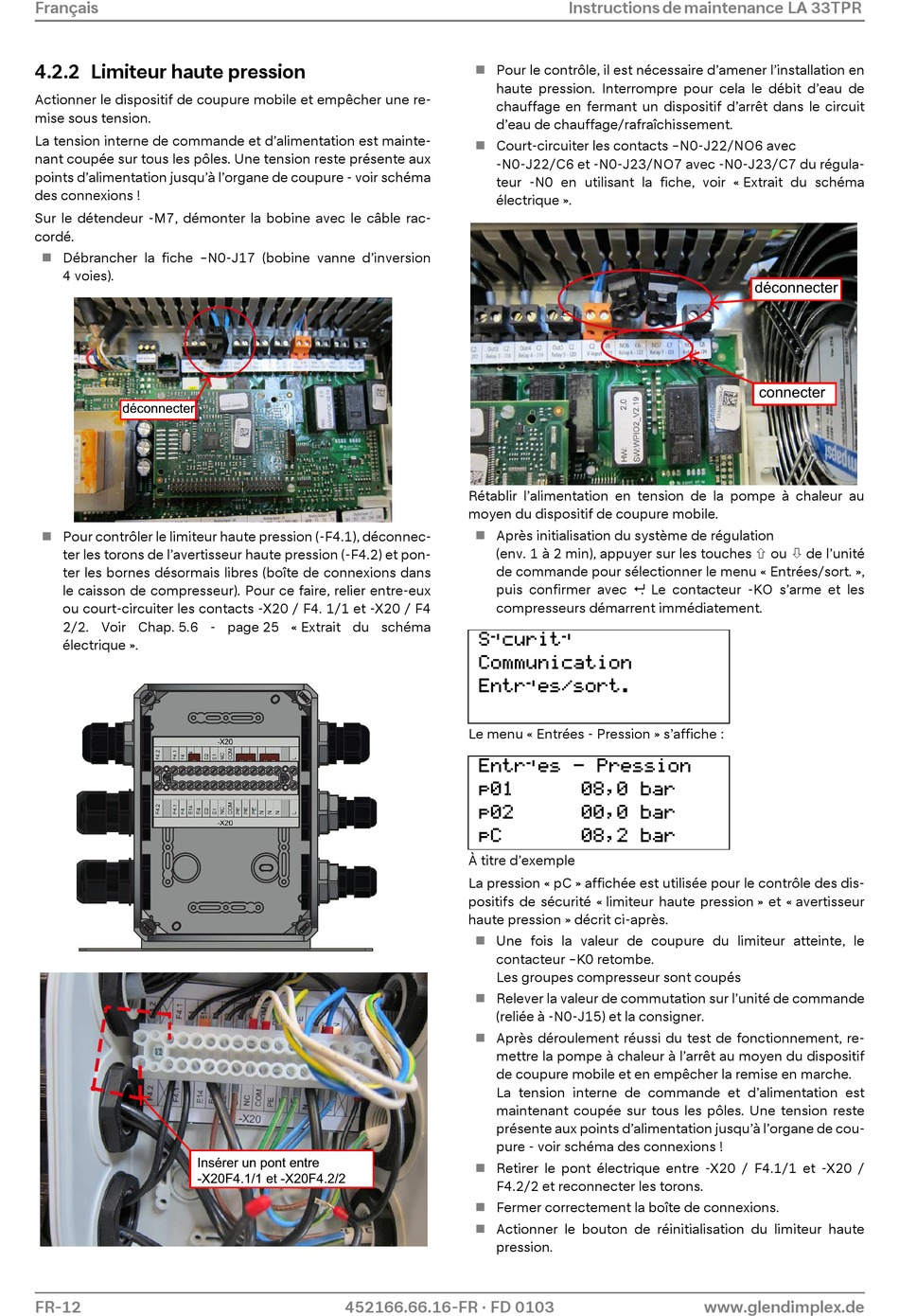

4.2.2 Limiteur haute pression
Actionner le dispositif de coupure mobile et empêcher une re-
mise sous tension.
La tension interne de commande et d'alimentation est mainte-
nant coupée sur tous les pôles. Une tension reste présente aux
points d'alimentation jusqu'à l'organe de coupure - voir schéma
des connexions !
Sur le détendeur -M7, démonter la bobine avec le câble rac-
cordé.
Débrancher la fiche –N0-J17 (bobine vanne d'inversion
4 voies).
déconnecter
Pour contrôler le limiteur haute pression (-F4.1), déconnec-
ter les torons de l'avertisseur haute pression (-F4.2) et pon-
ter les bornes désormais libres (boîte de connexions dans
le caisson de compresseur). Pour ce faire, relier entre-eux
ou court-circuiter les contacts -X20 / F4. 1/1 et -X20 / F4
2/2. Voir Chap. 5.6 - page 25 « Extrait du schéma
électrique ».
Insérer un pont entre
-X20F4.1/1 et -X20F4.2/2
FR-12
Pour le contrôle, il est nécessaire d'amener l'installation en
haute pression. Interrompre pour cela le débit d'eau de
chauffage en fermant un dispositif d'arrêt dans le circuit
d'eau de chauffage/rafraîchissement.
Court-circuiter les contacts –N0-J22/NO6 avec
-N0-J22/C6 et -N0-J23/NO7 avec -N0-J23/C7 du régula-
teur -N0 en utilisant la fiche, voir « Extrait du schéma
électrique ».
Rétablir l'alimentation en tension de la pompe à chaleur au
moyen du dispositif de coupure mobile.
Après initialisation du système de régulation
(env. 1 à 2 min), appuyer sur les touches ou de l'unité
de commande pour sélectionner le menu « Entrées/sort. »,
puis confirmer avec . Le contacteur -KO s'arme et les
compresseurs démarrent immédiatement.
Le menu « Entrées - Pression » s'affiche :
À titre d'exemple
La pression « pC » affichée est utilisée pour le contrôle des dis-
positifs de sécurité « limiteur haute pression » et « avertisseur
haute pression » décrit ci-après.
Une fois la valeur de coupure du limiteur atteinte, le
contacteur –K0 retombe.
Les groupes compresseur sont coupés
Relever la valeur de commutation sur l'unité de commande
(reliée à -N0-J15) et la consigner.
Après déroulement réussi du test de fonctionnement, re-
mettre la pompe à chaleur à l'arrêt au moyen du dispositif
de coupure mobile et en empêcher la remise en marche.
La tension interne de commande et d'alimentation est
maintenant coupée sur tous les pôles. Une tension reste
présente aux points d'alimentation jusqu'à l'organe de cou-
pure - voir schéma des connexions !
Retirer le pont électrique entre -X20 / F4.1/1 et -X20 /
F4.2/2 et reconnecter les torons.
Fermer correctement la boîte de connexions.
Actionner le bouton de réinitialisation du limiteur haute
pression.
