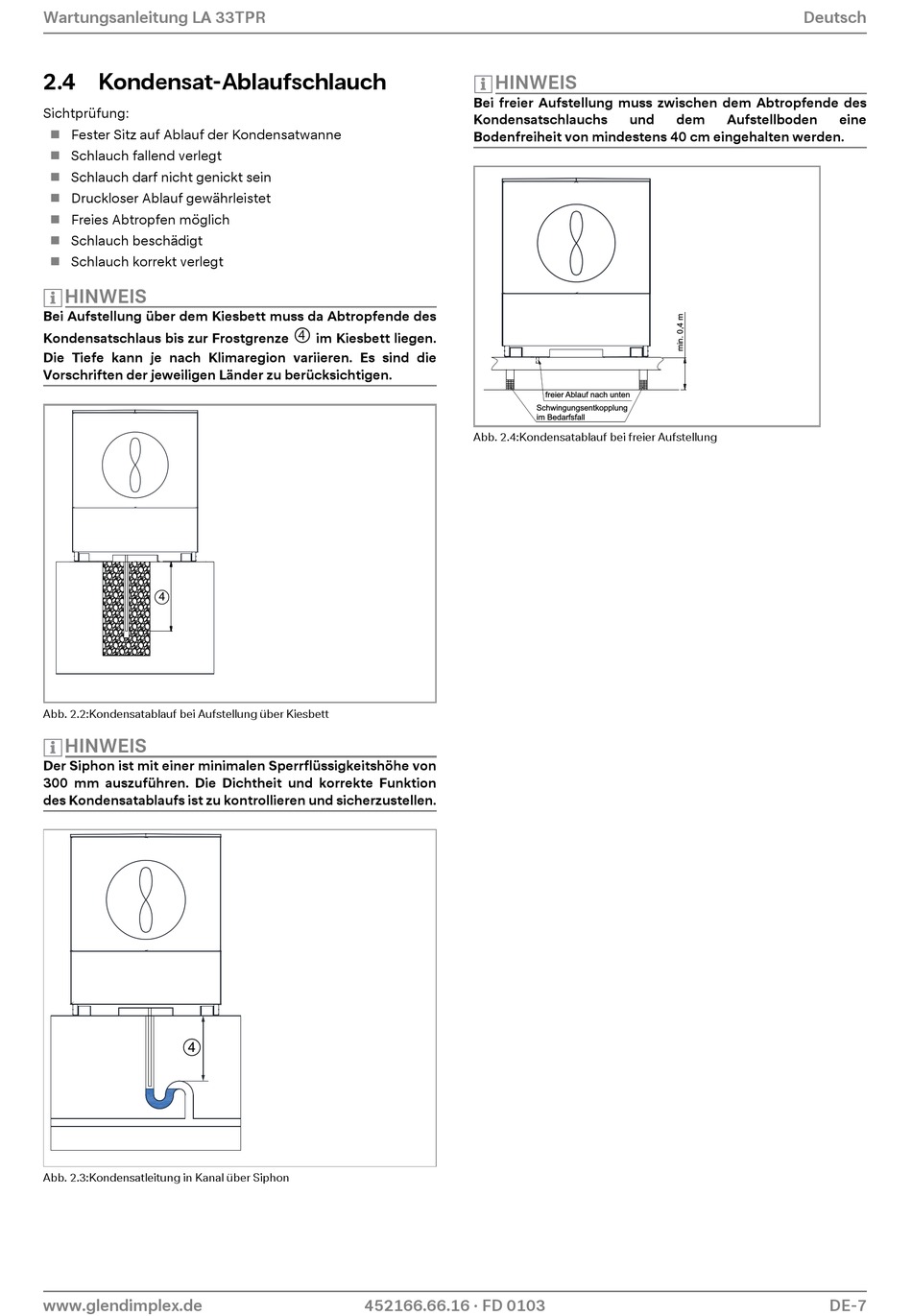

Wartungsanleitung LA 33TPR

2.4 Kondensat-Ablaufschlauch

Sichtprüfung:
Fester Sitz auf Ablauf der Kondensatwanne

Schlauch fallend verlegt

Schlauch darf nicht genickt sein

Druckloser Ablauf gewährleistet

Freies Abtropfen möglich

Schlauch beschädigt

 Schlauch korrekt verlegt
HINWEIS
Bei Aufstellung über dem Kiesbett muss da Abtropfende des
Kondensatschlaus bis zur Frostgrenze
Die Tiefe kann je nach Klimaregion variieren. Es sind die
Vorschriften der jeweiligen Länder zu berücksichtigen.
4
Abb. 2.2:Kondensatablauf bei Aufstellung über Kiesbett
HINWEIS
Der Siphon ist mit einer minimalen Sperrflüssigkeitshöhe von
300 mm auszuführen. Die Dichtheit und korrekte Funktion
des Kondensatablaufs ist zu kontrollieren und sicherzustellen.
4
Abb. 2.3:Kondensatleitung in Kanal über Siphon
www.glendimplex.de

im Kiesbett liegen.
452166.66.16 · FD 0103
HINWEIS
Bei freier Aufstellung muss zwischen dem Abtropfende des
Kondensatschlauchs und
Bodenfreiheit von mindestens 40 cm eingehalten werden.
freier Ablauf nach unten
Schwingungsentkopplung
im Bedarfsfall
Abb. 2.4:Kondensatablauf bei freier Aufstellung
Deutsch
dem Aufstellboden eine
