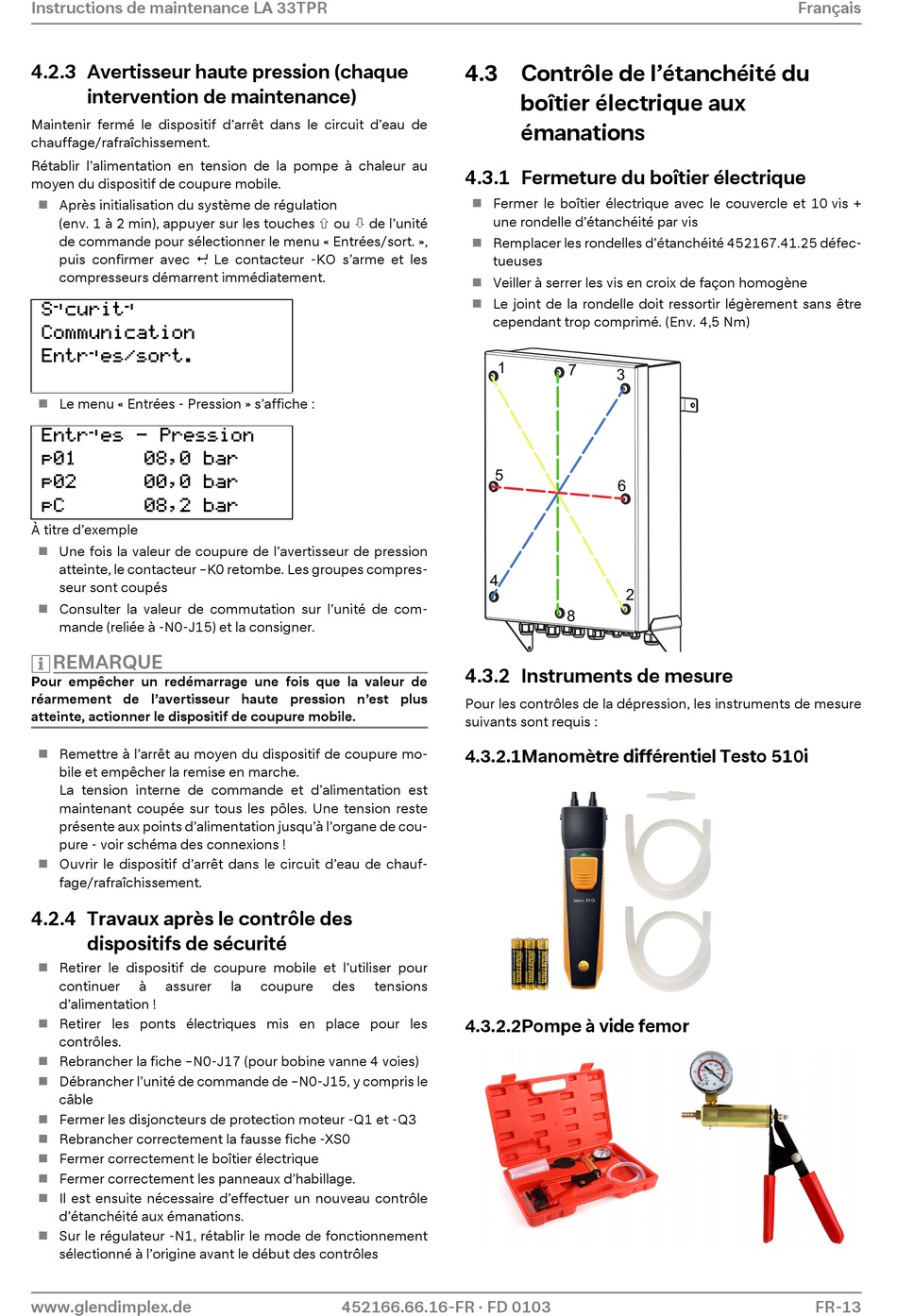

Instructions de maintenance LA 33TPR
4.2.3 Avertisseur haute pression (chaque
intervention de maintenance)
Maintenir fermé le dispositif d'arrêt dans le circuit d'eau de
chauffage/rafraîchissement.
Rétablir l'alimentation en tension de la pompe à chaleur au
moyen du dispositif de coupure mobile.
Après initialisation du système de régulation

(env. 1 à 2 min), appuyer sur les touches  ou  de l'unité
de commande pour sélectionner le menu « Entrées/sort. »,
puis confirmer avec . Le contacteur -KO s'arme et les
compresseurs démarrent immédiatement.



 Le menu « Entrées - Pression » s'affiche :

  
  
  
À titre d'exemple
Une fois la valeur de coupure de l'avertisseur de pression

atteinte, le contacteur –K0 retombe. Les groupes compres-
seur sont coupés
Consulter la valeur de commutation sur l'unité de com-

mande (reliée à -N0-J15) et la consigner.
REMARQUE
Pour empêcher un redémarrage une fois que la valeur de
réarmement de l'avertisseur haute pression n'est plus
atteinte, actionner le dispositif de coupure mobile.
 Remettre à l'arrêt au moyen du dispositif de coupure mo-
bile et empêcher la remise en marche.
La tension interne de commande et d'alimentation est
maintenant coupée sur tous les pôles. Une tension reste
présente aux points d'alimentation jusqu'à l'organe de cou-
pure - voir schéma des connexions !
Ouvrir le dispositif d'arrêt dans le circuit d'eau de chauf-

fage/rafraîchissement.
4.2.4 Travaux après le contrôle des
dispositifs de sécurité
Retirer le dispositif de coupure mobile et l'utiliser pour

continuer à assurer
d'alimentation !
Retirer les ponts électriques mis en place pour les

contrôles.
Rebrancher la fiche –N0-J17 (pour bobine vanne 4 voies)

Débrancher l'unité de commande de –N0-J15, y compris le

câble
Fermer les disjoncteurs de protection moteur -Q1 et -Q3

Rebrancher correctement la fausse fiche -XS0

 Fermer correctement le boîtier électrique
 Fermer correctement les panneaux d'habillage.
Il est ensuite nécessaire d'effectuer un nouveau contrôle

d'étanchéité aux émanations.
Sur le régulateur -N1, rétablir le mode de fonctionnement

sélectionné à l'origine avant le début des contrôles
www.glendimplex.de
la coupure des tensions
452166.66.16-FR · FD 0103
4.3 Contrôle de l'étanchéité du
boîtier électrique aux
émanations
4.3.1 Fermeture du boîtier électrique
Fermer le boîtier électrique avec le couvercle et 10 vis +

une rondelle d'étanchéité par vis
Remplacer les rondelles d'étanchéité 452167.41.25 défec-

tueuses
 Veiller à serrer les vis en croix de façon homogène
Le joint de la rondelle doit ressortir légèrement sans être

cependant trop comprimé. (Env. 4,5 Nm)
1
7
3
5
6
4
2
8
4.3.2 Instruments de mesure
Pour les contrôles de la dépression, les instruments de mesure
suivants sont requis :
4.3.2.1Manomètre différentiel Testo 510i
4.3.2.2Pompe à vide femor
Français
FR-13
