Français

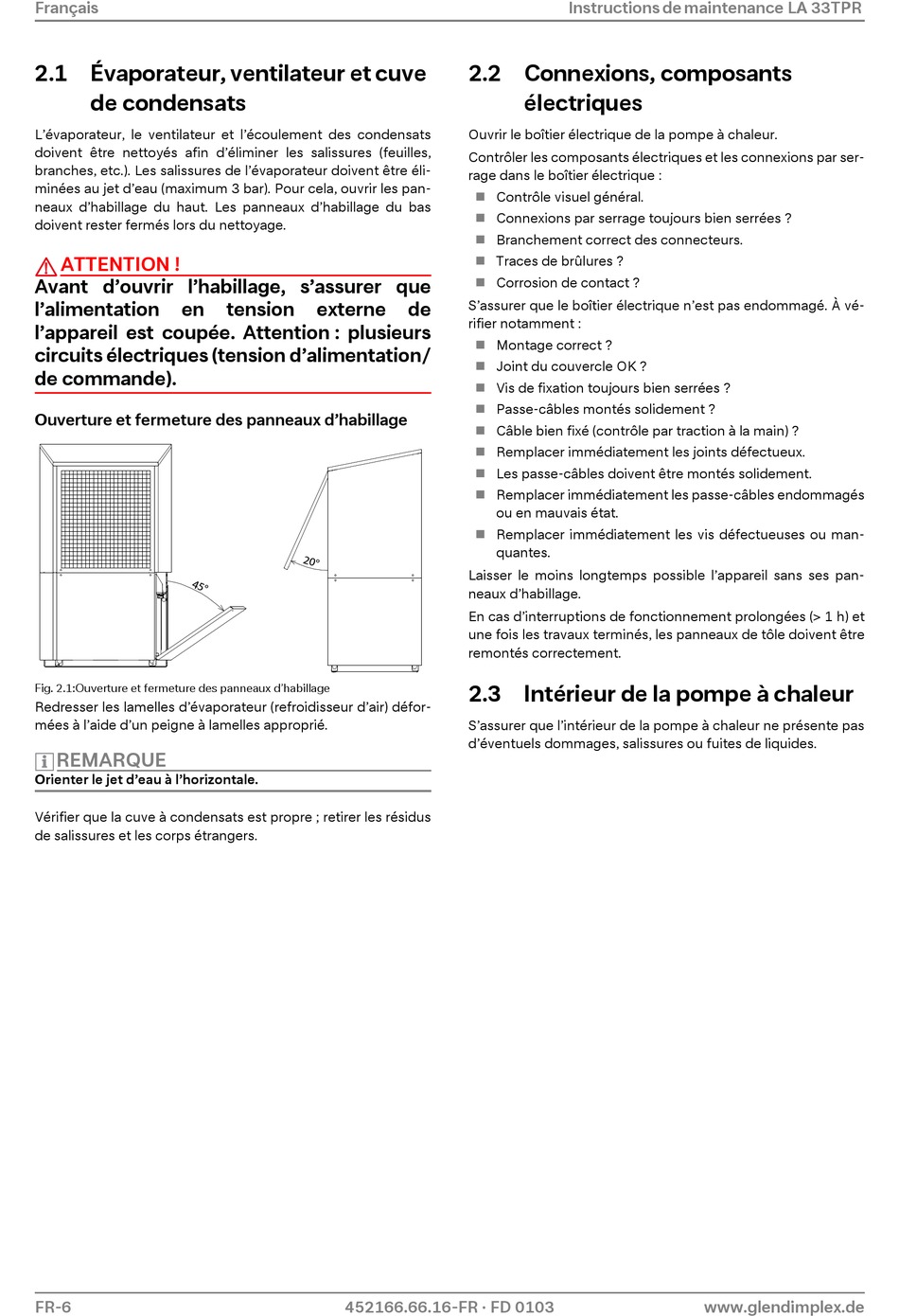

2.1 Évaporateur, ventilateur et cuve
de condensats
L'évaporateur, le ventilateur et l'écoulement des condensats
doivent être nettoyés afin d'éliminer les salissures (feuilles,
branches, etc.). Les salissures de l'évaporateur doivent être éli-
minées au jet d'eau (maximum 3 bar). Pour cela, ouvrir les pan-
neaux d'habillage du haut. Les panneaux d'habillage du bas
doivent rester fermés lors du nettoyage.
ATTENTION !
Avant d'ouvrir l'habillage, s'assurer que
l'alimentation en
l'appareil est coupée. Attention : plusieurs
circuits électriques (tension d'alimentation/
de commande).
Ouverture et fermeture des panneaux d'habillage
Fig. 2.1:Ouverture et fermeture des panneaux d'habillage
Redresser les lamelles d'évaporateur (refroidisseur d'air) défor-
mées à l'aide d'un peigne à lamelles approprié.
REMARQUE
Orienter le jet d'eau à l'horizontale.
Vérifier que la cuve à condensats est propre ; retirer les résidus
de salissures et les corps étrangers.
FR-6
tension externe
452166.66.16-FR · FD 0103
Instructions de maintenance LA 33TPR
2.2 Connexions, composants
électriques
Ouvrir le boîtier électrique de la pompe à chaleur.
Contrôler les composants électriques et les connexions par ser-
rage dans le boîtier électrique :
Contrôle visuel général.

Connexions par serrage toujours bien serrées ?

 Branchement correct des connecteurs.
Traces de brûlures ?

 Corrosion de contact ?
de S'assurer que le boîtier électrique n'est pas endommagé. À vé-
rifier notamment :
 Montage correct ?
Joint du couvercle OK ?

 Vis de fixation toujours bien serrées ?
Passe-câbles montés solidement ?

 Câble bien fixé (contrôle par traction à la main) ?
Remplacer immédiatement les joints défectueux.

Les passe-câbles doivent être montés solidement.

 Remplacer immédiatement les passe-câbles endommagés
ou en mauvais état.
Remplacer immédiatement les vis défectueuses ou man-

quantes.
Laisser le moins longtemps possible l'appareil sans ses pan-
neaux d'habillage.
En cas d'interruptions de fonctionnement prolongées (> 1 h) et
une fois les travaux terminés, les panneaux de tôle doivent être
remontés correctement.
2.3 Intérieur de la pompe à chaleur
S'assurer que l'intérieur de la pompe à chaleur ne présente pas
d'éventuels dommages, salissures ou fuites de liquides.
