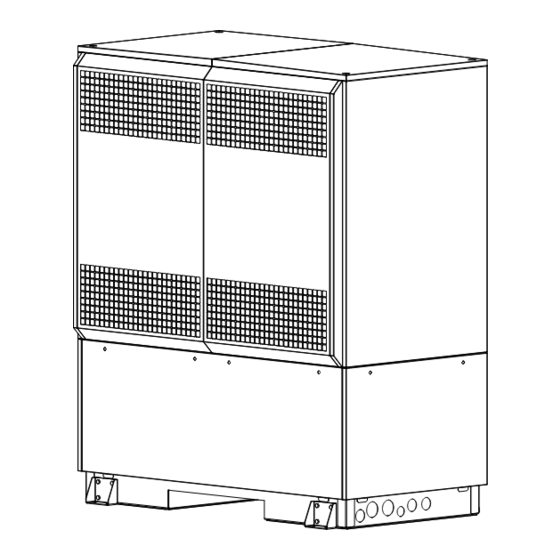

- Seite 1 Glen Dimplex Deutschland Dimplex LA 3860 Montage- und Gebrauchsanweisung Luft/Wasser- Wärmepumpe für Außenaufstellung Bestell-Nr.: 452167.66.48a DE · FD 0305...
-
Seite 3: Inhaltsverzeichnis
LA 3860 Deutsch Inhaltsverzeichnis Sicherheitshinweise............................DE-2 1.1 Symbole und Kennzeichnung............................DE-2 1.2 Bestimmungsgemäßer Gebrauch ..........................DE-2 1.3 Gesetzliche Vorschriften und Richtlinien.........................DE-2 1.4 Energiesparende Handhabung der Wärmepumpe ....................DE-2 Verwendungszweck der Wärmepumpe ....................DE-3 2.1 Anwendungsbereich...............................DE-3 2.2 Arbeitsweise..................................DE-3 Lieferumfang ..............................DE-4 3.1 Grundgerät ..................................DE-4 3.2 Schaltkasten ..................................DE-4 3.3 Wärmepumpenmanager ...............................DE-4... -
Seite 4: Sicherheitshinweise
Deutsch LA 3860 ACHTUNG! Sicherheitshinweise Für den Betrieb und die Wartung einer Wärmepumpe sind die rechtlichen Anforderungen des Landes einzuhalten, in dem 1.1 Symbole und Kennzeichnung Wärmepumpe betrieben wird. nach Kältemittelfüllmenge ist die Dichtheit der Wärmepumpe in Besonders wichtige Hinweise sind in dieser Anleitung mit regelmäßigen Abständen durch entsprechend geschultes... -
Seite 5: Verwendungszweck Der Wärmepumpe
LA 3860 Deutsch 2.2 Arbeitsweise Verwendungszweck der Umgebungsluft wird vom Ventilator angesaugt und dabei über Wärmepumpe den Verdampfer (Wärmetauscher) geleitet. Der Verdampfer kühlt die Luft ab, d.h. er entzieht ihr Wärme. Die gewonnene 2.1 Anwendungsbereich Wärme wird im Verdampfer auf das Arbeitsmedium (Kältemit- tel) übertragen. -
Seite 6: Lieferumfang
Deutsch LA 3860 Lieferumfang 3.1 Grundgerät Die Wärmepumpe enthält unten aufgeführte Bauteile. Der Kältekreis ist „hermetisch geschlossen“ und enthält das vom Kyoto-Protokoll erfasste fluorierte Kältemittel R407C. An- gaben zum GWP-Wert und CO -Äquivalent des Kältemittels finden sich im Kapitel Geräteinformation. Es ist FCKW-frei, baut kein Ozon ab und ist nicht brennbar. -
Seite 7: Transport
LA 3860 Deutsch Transport Aufstellung ACHTUNG! 5.1 Allgemein Die Wärmepumpe darf beim Transport nur bis zu einer Neigung von 45° (in jeder Richtung) gekippt werden. Das Gerät ist grundsätzlich auf einer dauerhaft ebenen, glatten und waagerechten Fläche aufzustellen. Dabei sollte der Rah- Der Transport zum endgültigen Aufstellungsort sollte mit der... -
Seite 8: Kondensatleitung
Deutsch LA 3860 6.2 Heizungsseitiger Anschluss ACHTUNG! wandnaher Aufstellung sind bauphysikalische Die heizungsseitigen Anschlüsse an der Wärmepumpe sind im Beeinflussungen zu beachten. Im Ausblasfeld des Ventilators Geräteinneren herzustellen. Die jeweiligen Anschlussgrößen sollten keine Fenster bzw. Türen vorhanden sein. sind den Geräteinformationen zu entnehmen. Die anzuschlie- ßenden Schläuche werden nach unten aus dem Gerät geführt. - Seite 9 LA 3860 Deutsch 6.3.2 Korrosion Gegebenenfalls, beispielsweise bei bivalenten Anlagen sind zu- sätzlich die in der folgend aufgeführten Tabelle aufgelisteten Bei Anlagen mit überdurchschnittlich großem spezifischem An- Vorgaben zu berücksichtigen, bzw. die genauen Richtwerte für lagenvolumen von 50 l/kW empfiehlt die VDI 2035 den Einsatz Füll- und Ergänzungswasser und die Gesamthärte der Tabelle...
- Seite 10 Deutsch LA 3860 Hinweis: Sättigungsindex < -0,2 Die Heizwasser-Anschlüsse müssen gemäß dem Maßbild -0,2 - 0,1 (siehe Kap. 14.1 auf S. 17) im Gegenstromprinzip hergestellt 0,1 - 0,2 werden. > 0,2 Wichtig: Abfilterbare Stoffe < 30 > 30 Die Hinweise/Einstellungen in der Anweisung des Wärmepum- penmanagers sind unbedingt zu beachten und dementspre- Gesamthärte...
-
Seite 11: Elektrischer Anschluss
LA 3860 Deutsch 6.4 Elektrischer Anschluss 6.4.2 Anschluss Umwälzpumpe mit hoher Leistung Insgesamt sind zur Wärmepumpe 3 Leitungen/Kabel zu legen: Bei Verwendung von größeren elektronisch geregelten Um- Der Leistungsanschluss der Wärmepumpe erfolgt über ein wälzpumpen wird die Lastspannung der Pumpe in vielen Fällen handelsübliches 5-adriges Kabel. -
Seite 12: Inbetriebnahme
Deutsch LA 3860 7.3 Vorgehensweise Inbetriebnahme Die Inbetriebnahme der Wärmepumpe erfolgt über den 7.1 Allgemein Wärmepumpenmanager. Die Einstellungen müssen gemäß dessen Anweisung vollzogen werden. Um eine ordnungsgemäße Inbetriebnahme zu gewährleisten, Bei Heizwassertemperaturen kleiner 7 °C ist eine Inbetrieb- sollte diese von einem vom Werk autorisierten Kundendienst nahme nicht möglich. -
Seite 13: Reinigung / Pflege
LA 3860 Deutsch Auch Reste von Schmier- und Dichtmitteln können das Reinigung / Pflege Heizwasser verschmutzen. Sind die Verschmutzungen so stark, dass sich die Leistungsfä- 8.1 Pflege higkeit des Verflüssigers in der Wärmepumpe verringert, muss ein Installateur die Anlage reinigen. -
Seite 14: Reinigung Luftseite
Deutsch LA 3860 8.3 Reinigung Luftseite Störungen / Fehlersuche Verdampfer, Lüfter und Kondensatablauf sind vor der Heizperi- Diese Wärmepumpe ist ein Qualitätsprodukt und sollte stö- ode von Verunreinigungen (Blätter, Zweige usw.) zu reinigen. rungsfrei arbeiten. Tritt dennoch eine Störung auf, wird dies im Display des Wärmepumpenmanagers angezeigt. -
Seite 15: Geräteinformation
LA 3860 Deutsch 11 Geräteinformation Typ- und Verkaufsbezeichnung LA 3860 Bauform Wärmequelle Luft Ausführung Universal Regler WPM wandmontiert Wärmemengenzählung integriert Aufstellungsort Außen Leistungsstufe Einsatzgrenzen Heizwasser-Vorlauf / -Rücklauf °C bis 60 -2(bis 62 -2) / ab 22 Luft (Heizen) °C -22 bis +40... - Seite 16 Deutsch LA 3860 Leistung / Leistungszahl SCOP (Saisonale Leistungszahl) mittleres Klima 35 °C / 55 °C 3,91 / 3,33 ŋ mittleres Klima 35 °C / 55 °C 154 / 130 EN 14511 Wärmeleistung / Leistungszahl Wärmequelle / Wärmesenke Luft / Wasser...
-
Seite 17: Produktinformationen Gemäß Verordnung (Eu) Nr.813/2013, Anhang Ii, Tabelle 2
Kontakt Glen Dimplex Deutschland GmbH, Am Goldenen Feld 18, 95326 Kulmbach (*) Für Heizgeräte und Kombiheizgeräte mit Wärmepumpe ist die Wärmenennleistung Prated gleich der Auslegungslast im Heizbetrieb Pdesingh und die Wärmenennleistung eines Zusatzheizgerätes Psup gleich der zusaätzlichen Heizleistung sup(Tj ). -
Seite 18: Garantieurkunde
Der Leistungsinhalt des Anlagenchecks sowie der Pauschale ist in der aktuellen Service-Preisliste (zu finden unter www.dimplex.de/ dimplex-service) beschrieben. Es wird keine Haftung für die ord- Die Behebung der von uns als garantiepflichtig anerkannten Män- nungsgemäße Planung, Dimensionierung und Ausführung der Ge- gel geschieht dadurch, dass die mangelhaften Teile unentgeltlich samtanlage übernommen. -
Seite 19: Maßbilder
LA 3860 Deutsch 14 Maßbilder 14.1 Maßbild www.dimplex.de 452167.66.48a · FD 0305 DE-17... -
Seite 20: Diagramme
Deutsch LA 3860 15 Diagramme 15.1 Kennlinien Heizen Heizleistung in [kW] Wasseraustrittstemperatur in [°C] Heating capacity in [kW] Water outlet temperature in [°C] Puissance de chauffage en [kW] Température de sortie de l'eau en [°C] EN 14511 A7 W35...30 6,0 m³/h A7 W45...40... -
Seite 21: Einsatzgrenzendiagramm Heizen
LA 3860 Deutsch 15.2 Einsatzgrenzendiagramm Heizen 6,0 m³/h 3,4 m³/h Wasseraustritt (+0 / -2 K) Water outlet (+0 / -2 K) Sortie d'eau (+0 / -2 K) *Wassereintritt *Water inlet *Entrée d'eau Die maximalen Vorlauftemperaturen werden beim geforderten Mindestheizwasserdurchfluss erreicht. -
Seite 22: Einbindungsschemen
Deutsch LA 3860 16 Einbindungsschemen 16.1 Hydraulische Einbindungsschemen DE-20 452167.66.48a · FD 0305 www.dimplex.de... -
Seite 23: Legende
LA 3860 Deutsch 16.2 Legende Absperrventil Sicherheitsventilkombination Umwälzpumpe Ausdehnungsgefäß Raumtemperaturgesteuertes Ventil Absperrventil mit Rückschlagventil Absperrventil mit Entwässerung Wärmeverbraucher Vierwegeumschaltventil Temperaturfühler Flexibler Anschlussschlauch Rückschlagklappe Dreiwegemischer Luft/Wasser-Wärmepumpe Wärmepumpenmanager Reihen-Pufferspeicher Warmwasserspeicher Flanschheizung Warmwasser E10.1 Tauchheizkörper Schütz 2. Wärmeerzeuger Schütz Flanschheizung Heizungsumwälzpumpe 2. Heizkreis Zusatzumwälzpumpe... -
Seite 24: Konformitätserklärung
Deutsch LA 3860 17 Konformitätserklärung Die aktuelle CE-Konformitätserklärung finden sie als Download unter: https://dimplex.de/la3860 DE-22 452167.66.48a · FD 0305 www.dimplex.de... - Seite 25 LA 3860 Deutsch www.dimplex.de 452167.66.48a · FD 0305 DE-23...
- Seite 26 Deutsch LA 3860 DE-24 452167.66.48a · FD 0305 www.dimplex.de...
- Seite 27 LA 3860 Deutsch www.dimplex.de 452167.66.48a · FD 0305 DE-25...
- Seite 28 Glen Dimplex Deutschland Projektierung- und Angebotswesen Produkt- und Anwendungsinformation Zentrale Glen Dimplex Deutschland GmbH Projektierung Ihrer Projekte und Wärmepumpen, Speicherheizgeräte, elektrische Am Goldenen Feld 18 Planungsunterstützung. Raumheizgeräte, Lüftungsgeräte, D-95326 Kulmbach elektrische Warmwasserbereiter. T +49 9221 709-101 T +49 9221 709-616...
