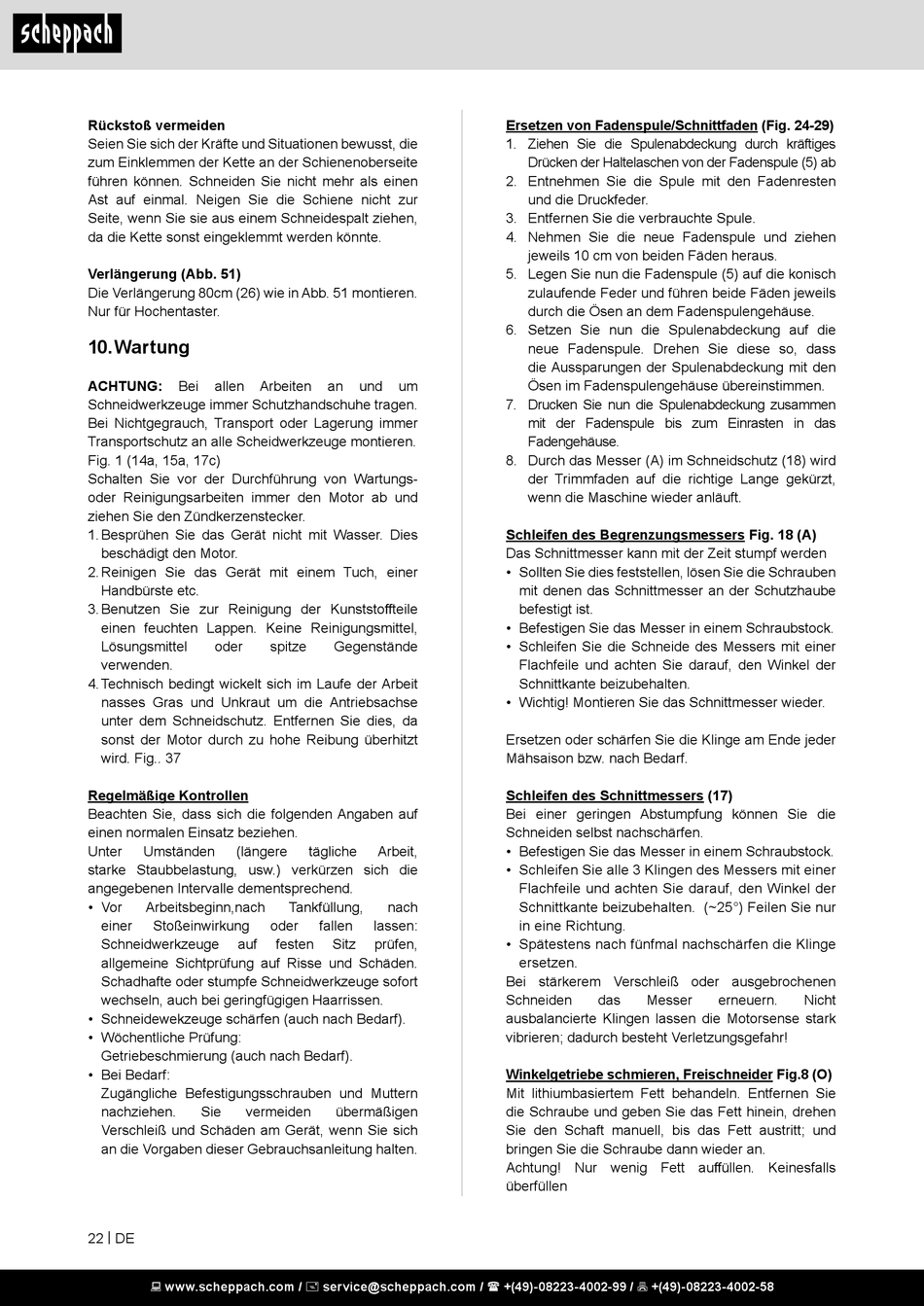

Rückstoß vermeiden
Seien Sie sich der Kräfte und Situationen bewusst, die
zum Einklemmen der Kette an der Schienenoberseite
führen können. Schneiden Sie nicht mehr als einen
Ast auf einmal. Neigen Sie die Schiene nicht zur
Seite, wenn Sie sie aus einem Schneidespalt ziehen,
da die Kette sonst eingeklemmt werden könnte.
Verlängerung (Abb. 51)
Die Verlängerung 80cm (26) wie in Abb. 51 montieren.
Nur für Hochentaster.

10. Wartung

ACHTUNG:
Bei allen Arbeiten
Schneidwerkzeuge immer Schutzhandschuhe tragen.
Bei Nichtgegrauch, Transport oder Lagerung immer
Transportschutz an alle Scheidwerkzeuge montieren.
Fig. 1 (14a, 15a, 17c)
Schalten Sie vor der Durchführung von Wartungs-
oder Reinigungsarbeiten immer den Motor ab und
ziehen Sie den Zündkerzenstecker.
1. Besprühen Sie das Gerät nicht mit Wasser. Dies
beschädigt den Motor.
2. Reinigen Sie das Gerät mit einem Tuch, einer
Handbürste etc.
3. Benutzen Sie zur Reinigung der Kunststoffteile
einen feuchten Lappen. Keine Reinigungsmittel,
Lösungsmittel oder
verwenden.
4. Technisch bedingt wickelt sich im Laufe der Arbeit
nasses Gras und Unkraut um die Antriebsachse
unter dem Schneidschutz. Entfernen Sie dies, da
sonst der Motor durch zu hohe Reibung überhitzt
wird. Fig.. 37
Regelmäßige Kontrollen
Beachten Sie, dass sich die folgenden Angaben auf
einen normalen Einsatz beziehen.
Unter Umständen (längere
starke Staubbelastung, usw.) verkürzen sich die
angegebenen Intervalle dementsprechend.
• Vor Arbeitsbeginn,nach
einer Stoßeinwirkung
Schneidwerkzeuge auf
allgemeine Sichtprüfung auf Risse und Schäden.
Schadhafte oder stumpfe Schneidwerkzeuge sofort
wechseln, auch bei geringfügigen Haarrissen.
• Schneidewekzeuge schärfen (auch nach Bedarf).
• Wöchentliche Prüfung:
Getriebeschmierung (auch nach Bedarf).
• Bei Bedarf:
Zugängliche Befestigungsschrauben und Muttern
nachziehen. Sie vermeiden
Verschleiß und Schäden am Gerät, wenn Sie sich
an die Vorgaben dieser Gebrauchsanleitung halten.
22 | DE
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
an und um
spitze Gegenstände
tägliche Arbeit,
Tankfüllung, nach
oder fallen lassen:
festen Sitz prüfen,
übermäßigen
Ersetzen von Fadenspule/Schnittfaden (Fig. 24-29)
1. Ziehen Sie die Spulenabdeckung durch kräftiges
Drücken der Haltelaschen von der Fadenspule (5) ab
2. Entnehmen Sie die Spule mit den Fadenresten
und die Druckfeder.
3. Entfernen Sie die verbrauchte Spule.
4. Nehmen Sie die neue Fadenspule und ziehen
jeweils 10 cm von beiden Fäden heraus.
5. Legen Sie nun die Fadenspule (5) auf die konisch
zulaufende Feder und führen beide Fäden jeweils
durch die Ösen an dem Fadenspulengehäuse.
6. Setzen Sie nun die Spulenabdeckung auf die
neue Fadenspule. Drehen Sie diese so, dass
die Aussparungen der Spulenabdeckung mit den
Ösen im Fadenspulengehäuse übereinstimmen.
7. Drucken Sie nun die Spulenabdeckung zusammen
mit der Fadenspule bis zum Einrasten in das
Fadengehäuse.
8. Durch das Messer (A) im Schneidschutz (18) wird
der Trimmfaden auf die richtige Lange gekürzt,
wenn die Maschine wieder anläuft.
Schleifen des Begrenzungsmessers Fig. 18 (A)
Das Schnittmesser kann mit der Zeit stumpf werden
• Sollten Sie dies feststellen, lösen Sie die Schrauben
mit denen das Schnittmesser an der Schutzhaube
befestigt ist.
• Befestigen Sie das Messer in einem Schraubstock.
• Schleifen Sie die Schneide des Messers mit einer
Flachfeile und achten Sie darauf, den Winkel der
Schnittkante beizubehalten.
• Wichtig! Montieren Sie das Schnittmesser wieder.
Ersetzen oder schärfen Sie die Klinge am Ende jeder
Mähsaison bzw. nach Bedarf.
Schleifen des Schnittmessers (17)
Bei einer geringen Abstumpfung können Sie die
Schneiden selbst nachschärfen.
• Befestigen Sie das Messer in einem Schraubstock.
• Schleifen Sie alle 3 Klingen des Messers mit einer
Flachfeile und achten Sie darauf, den Winkel der
Schnittkante beizubehalten. (~25°) Feilen Sie nur
in eine Richtung.
• Spätestens nach fünfmal nachschärfen die Klinge
ersetzen.
Bei stärkerem Verschleiß oder ausgebrochenen
Schneiden das Messer
ausbalancierte Klingen lassen die Motorsense stark
vibrieren; dadurch besteht Verletzungsgefahr!
Winkelgetriebe schmieren, Freischneider Fig.8 (O)
Mit lithiumbasiertem Fett behandeln. Entfernen Sie
die Schraube und geben Sie das Fett hinein, drehen
Sie den Schaft manuell, bis das Fett austritt; und
bringen Sie die Schraube dann wieder an.
Achtung! Nur wenig Fett auffüllen. Keinesfalls
überfüllen
erneuern. Nicht
