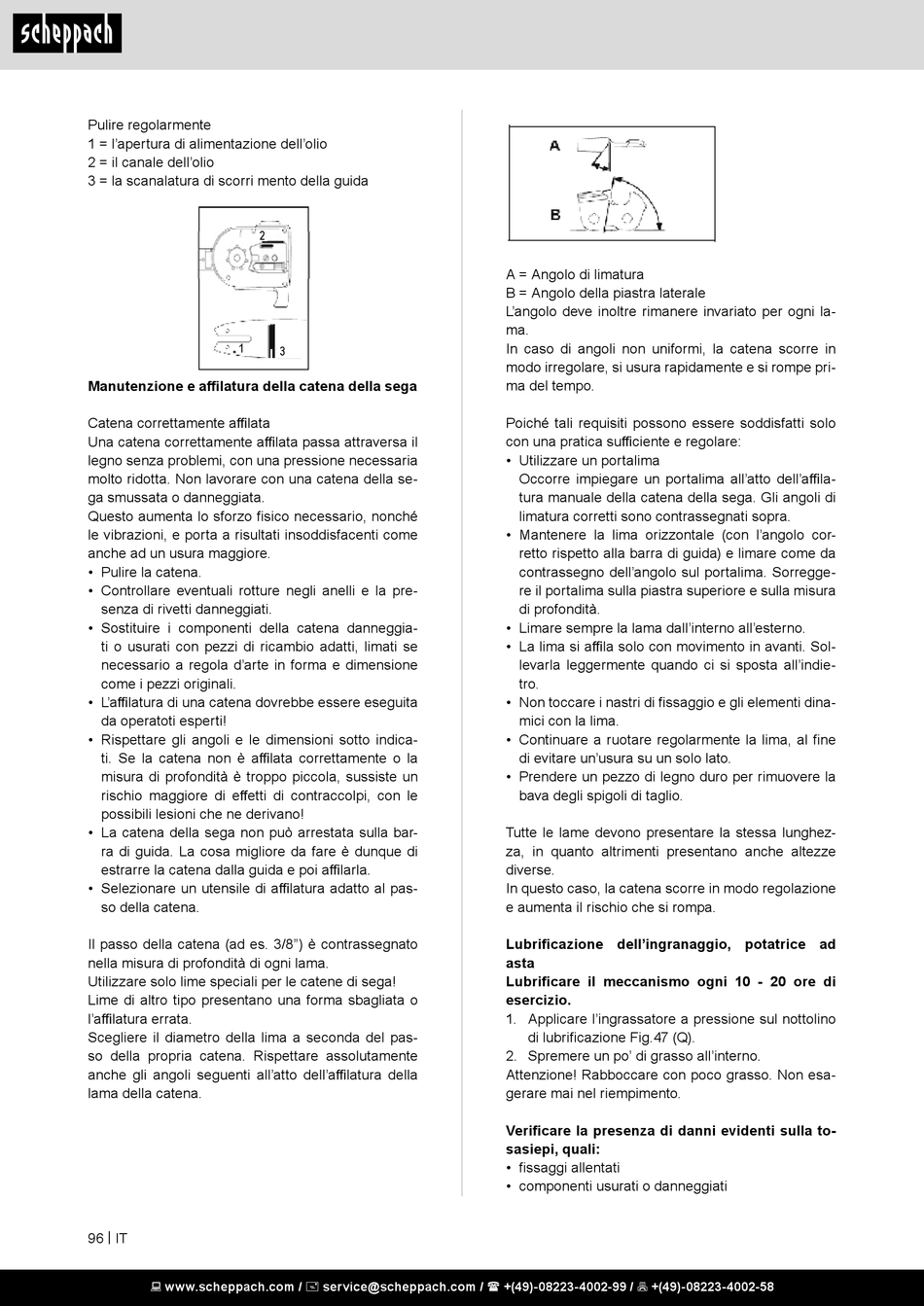

Pulire regolarmente
1 = l'apertura di alimentazione dell'olio
2 = il canale dell'olio
3 = la scanalatura di scorri mento della guida
2
1
Manutenzione e affilatura della catena della sega
Catena correttamente affilata
Una catena correttamente affilata passa attraversa il
legno senza problemi, con una pressione necessaria
molto ridotta. Non lavorare con una catena della se-
ga smussata o danneggiata.
Questo aumenta lo sforzo fisico necessario, nonché
le vibrazioni, e porta a risultati insoddisfacenti come
anche ad un usura maggiore.
• Pulire la catena.
• Controllare eventuali rotture negli anelli e la pre-
senza di rivetti danneggiati.
• Sostituire i componenti della catena danneggia-
ti o usurati con pezzi di ricambio adatti, limati se
necessario a regola d'arte in forma e dimensione
come i pezzi originali.
• L'affilatura di una catena dovrebbe essere eseguita
da operatoti esperti!
• Rispettare gli angoli e le dimensioni sotto indica-
ti. Se la catena non è affilata correttamente o la
misura di profondità è troppo piccola, sussiste un
rischio maggiore di effetti di contraccolpi, con le
possibili lesioni che ne derivano!
• La catena della sega non può arrestata sulla bar-
ra di guida. La cosa migliore da fare è dunque di
estrarre la catena dalla guida e poi affilarla.
• Selezionare un utensile di affilatura adatto al pas-
so della catena.
Il passo della catena (ad es. 3/8") è contrassegnato
nella misura di profondità di ogni lama.
Utilizzare solo lime speciali per le catene di sega!
Lime di altro tipo presentano una forma sbagliata o
l'affilatura errata.
Scegliere il diametro della lima a seconda del pas-
so della propria catena. Rispettare assolutamente
anche gli angoli seguenti all'atto dell'affilatura della
lama della catena.
96 | IT
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
3
A = Angolo di limatura
B = Angolo della piastra laterale
L'angolo deve inoltre rimanere invariato per ogni la-
ma.
In caso di angoli non uniformi, la catena scorre in
modo irregolare, si usura rapidamente e si rompe pri-
ma del tempo.
Poiché tali requisiti possono essere soddisfatti solo
con una pratica sufficiente e regolare:
• Utilizzare un portalima
Occorre impiegare un portalima all'atto dell'affila-
tura manuale della catena della sega. Gli angoli di
limatura corretti sono contrassegnati sopra.
• Mantenere la lima orizzontale (con l'angolo cor-
retto rispetto alla barra di guida) e limare come da
contrassegno dell'angolo sul portalima. Sorregge-
re il portalima sulla piastra superiore e sulla misura
di profondità.
• Limare sempre la lama dall'interno all'esterno.
• La lima si affila solo con movimento in avanti. Sol-
levarla leggermente quando ci si sposta all'indie-
tro.
• Non toccare i nastri di fissaggio e gli elementi dina-
mici con la lima.
• Continuare a ruotare regolarmente la lima, al fine
di evitare un'usura su un solo lato.
• Prendere un pezzo di legno duro per rimuovere la
bava degli spigoli di taglio.
Tutte le lame devono presentare la stessa lunghez-
za, in quanto altrimenti presentano anche altezze
diverse.
In questo caso, la catena scorre in modo regolazione
e aumenta il rischio che si rompa.
Lubrificazione dell'ingranaggio, potatrice ad
asta
Lubrificare il meccanismo ogni 10 - 20 ore di
esercizio.
1. Applicare l'ingrassatore a pressione sul nottolino
di lubrificazione Fig.47 (Q).
2. Spremere un po' di grasso all'interno.
Attenzione! Rabboccare con poco grasso. Non esa-
gerare mai nel riempimento.
Verificare la presenza di danni evidenti sulla to-
sasiepi, quali:
• fissaggi allentati
• componenti usurati o danneggiati
