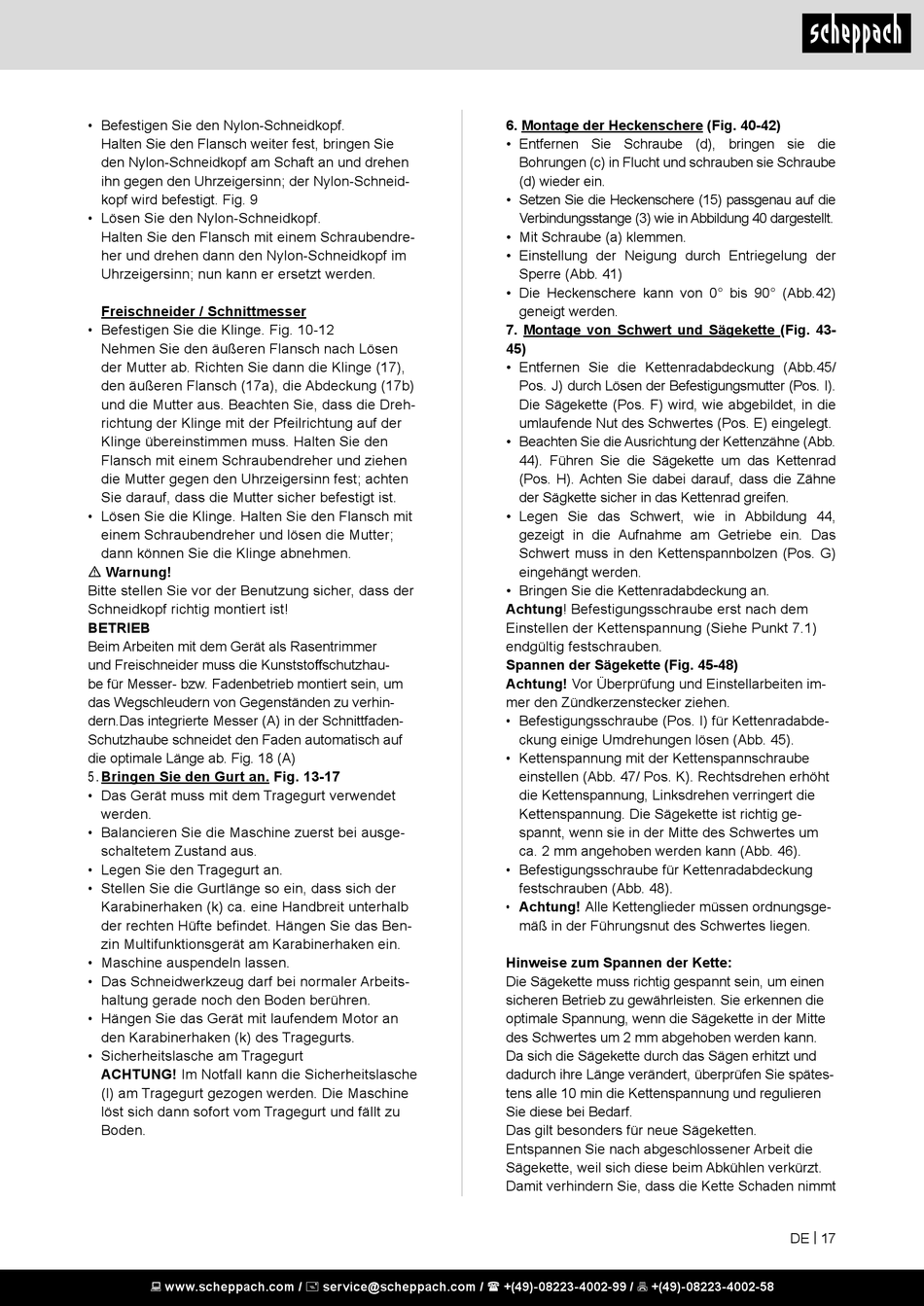

Scheppach MPT3400-4PGE Anleitung Seite 17

• Befestigen Sie den Nylon-Schneidkopf.
Halten Sie den Flansch weiter fest, bringen Sie
den Nylon-Schneidkopf am Schaft an und drehen
ihn gegen den Uhrzeigersinn; der Nylon-Schneid-
kopf wird befestigt. Fig. 9
• Lösen Sie den Nylon-Schneidkopf.
Halten Sie den Flansch mit einem Schraubendre-
her und drehen dann den Nylon-Schneidkopf im
Uhrzeigersinn; nun kann er ersetzt werden.
Freischneider / Schnittmesser
• Befestigen Sie die Klinge. Fig. 10-12
Nehmen Sie den äußeren Flansch nach Lösen
der Mutter ab. Richten Sie dann die Klinge (17),
den äußeren Flansch (17a), die Abdeckung (17b)
und die Mutter aus. Beachten Sie, dass die Dreh-
richtung der Klinge mit der Pfeilrichtung auf der
Klinge übereinstimmen muss. Halten Sie den
Flansch mit einem Schraubendreher und ziehen
die Mutter gegen den Uhrzeigersinn fest; achten
Sie darauf, dass die Mutter sicher befestigt ist.
• Lösen Sie die Klinge. Halten Sie den Flansch mit
einem Schraubendreher und lösen die Mutter;
dann können Sie die Klinge abnehmen.
m Warnung!
Bitte stellen Sie vor der Benutzung sicher, dass der
Schneidkopf richtig montiert ist!
BETRIEB
Beim Arbeiten mit dem Gerät als Rasentrimmer
und Freischneider muss die Kunststoffschutzhau-
be für Messer- bzw. Fadenbetrieb montiert sein, um
das Wegschleudern von Gegenständen zu verhin-
dern.Das integrierte Messer (A) in der Schnittfaden-
Schutzhaube schneidet den Faden automatisch auf
die optimale Länge ab. Fig. 18 (A)
5. Bringen Sie den Gurt an. Fig. 13-17
• Das Gerät muss mit dem Tragegurt verwendet
werden.
• Balancieren Sie die Maschine zuerst bei ausge-
schaltetem Zustand aus.
• Legen Sie den Tragegurt an.
• Stellen Sie die Gurtlänge so ein, dass sich der
Karabinerhaken (k) ca. eine Handbreit unterhalb
der rechten Hüfte befindet. Hängen Sie das Ben-
zin Multifunktionsgerät am Karabinerhaken ein.
• Maschine auspendeln lassen.
• Das Schneidwerkzeug darf bei normaler Arbeits-
haltung gerade noch den Boden berühren.
• Hängen Sie das Gerät mit laufendem Motor an
den Karabinerhaken (k) des Tragegurts.
• Sicherheitslasche am Tragegurt
ACHTUNG! Im Notfall kann die Sicherheitslasche
(l) am Tragegurt gezogen werden. Die Maschine
löst sich dann sofort vom Tragegurt und fällt zu
Boden.
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
6. Montage der Heckenschere (Fig. 40-42)
• Entfernen Sie Schraube (d), bringen sie die
Bohrungen (c) in Flucht und schrauben sie Schraube
(d) wieder ein.
• Setzen Sie die Heckenschere (15) passgenau auf die
Verbindungsstange (3) wie in Abbildung 40 dargestellt.
• Mit Schraube (a) klemmen.
• Einstellung der Neigung durch Entriegelung der
Sperre (Abb. 41)
• Die Heckenschere kann von 0° bis 90° (Abb.42)
geneigt werden.
7. Montage von Schwert und Sägekette (Fig. 43-
45)
• Entfernen Sie die Kettenradabdeckung (Abb.45/
Pos. J) durch Lösen der Befestigungsmutter (Pos. I).
Die Sägekette (Pos. F) wird, wie abgebildet, in die
umlaufende Nut des Schwertes (Pos. E) eingelegt.
• Beachten Sie die Ausrichtung der Kettenzähne (Abb.
44). Führen Sie die Sägekette um das Kettenrad
(Pos. H). Achten Sie dabei darauf, dass die Zähne
der Sägkette sicher in das Kettenrad greifen.
• Legen Sie das Schwert, wie in Abbildung 44,
gezeigt in die Aufnahme am Getriebe ein. Das
Schwert muss in den Kettenspannbolzen (Pos. G)
eingehängt werden.
• Bringen Sie die Kettenradabdeckung an.
Achtung! Befestigungsschraube erst nach dem
Einstellen der Kettenspannung (Siehe Punkt 7.1)
endgültig festschrauben.
Spannen der Sägekette (Fig. 45-48)
Achtung! Vor Überprüfung und Einstellarbeiten im-
mer den Zündkerzenstecker ziehen.
• Befestigungsschraube (Pos. I) für Kettenradabde-
ckung einige Umdrehungen lösen (Abb. 45).
• Kettenspannung mit der Kettenspannschraube
einstellen (Abb. 47/ Pos. K). Rechtsdrehen erhöht
die Kettenspannung, Linksdrehen verringert die
Kettenspannung. Die Sägekette ist richtig ge-
spannt, wenn sie in der Mitte des Schwertes um
ca. 2 mm angehoben werden kann (Abb. 46).
• Befestigungsschraube für Kettenradabdeckung
festschrauben (Abb. 48).
• Achtung! Alle Kettenglieder müssen ordnungsge-
mäß in der Führungsnut des Schwertes liegen.
Hinweise zum Spannen der Kette:
Die Sägekette muss richtig gespannt sein, um einen
sicheren Betrieb zu gewährleisten. Sie erkennen die
optimale Spannung, wenn die Sägekette in der Mitte
des Schwertes um 2 mm abgehoben werden kann.
Da sich die Sägekette durch das Sägen erhitzt und
dadurch ihre Länge verändert, überprüfen Sie spätes-
tens alle 10 min die Kettenspannung und regulieren
Sie diese bei Bedarf.
Das gilt besonders für neue Sägeketten.
Entspannen Sie nach abgeschlossener Arbeit die
Sägekette, weil sich diese beim Abkühlen verkürzt.
Damit verhindern Sie, dass die Kette Schaden nimmt
