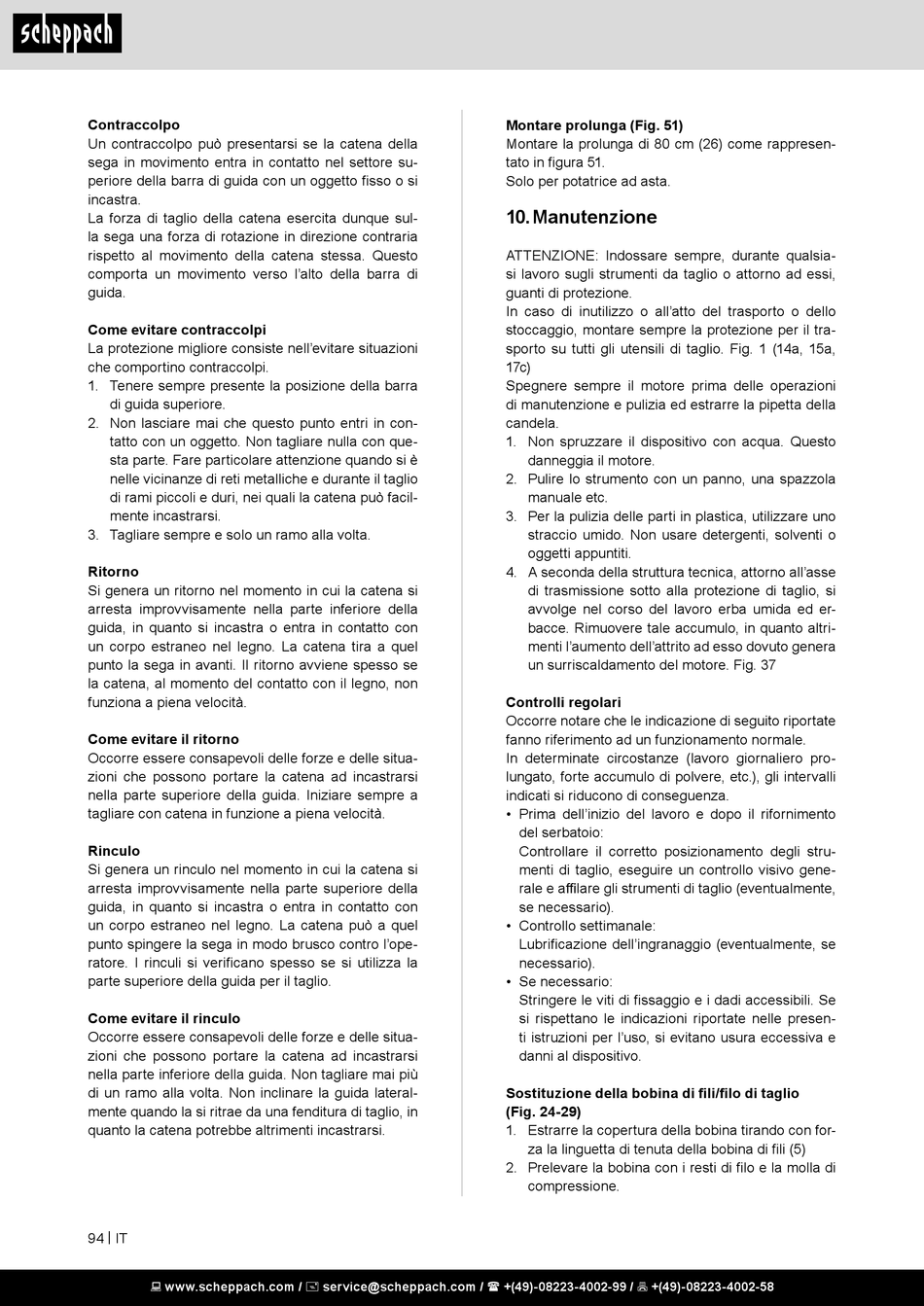

Contraccolpo
Un contraccolpo può presentarsi se la catena della
sega in movimento entra in contatto nel settore su-
periore della barra di guida con un oggetto fisso o si
incastra.
La forza di taglio della catena esercita dunque sul-
la sega una forza di rotazione in direzione contraria
rispetto al movimento della catena stessa. Questo
comporta un movimento verso l'alto della barra di
guida.
Come evitare contraccolpi
La protezione migliore consiste nell'evitare situazioni
che comportino contraccolpi.
1. Tenere sempre presente la posizione della barra
di guida superiore.
2. Non lasciare mai che questo punto entri in con-
tatto con un oggetto. Non tagliare nulla con que-
sta parte. Fare particolare attenzione quando si è
nelle vicinanze di reti metalliche e durante il taglio
di rami piccoli e duri, nei quali la catena può facil-
mente incastrarsi.
3. Tagliare sempre e solo un ramo alla volta.
Ritorno
Si genera un ritorno nel momento in cui la catena si
arresta improvvisamente nella parte inferiore della
guida, in quanto si incastra o entra in contatto con
un corpo estraneo nel legno. La catena tira a quel
punto la sega in avanti. Il ritorno avviene spesso se
la catena, al momento del contatto con il legno, non
funziona a piena velocità.
Come evitare il ritorno
Occorre essere consapevoli delle forze e delle situa-
zioni che possono portare la catena ad incastrarsi
nella parte superiore della guida. Iniziare sempre a
tagliare con catena in funzione a piena velocità.
Rinculo
Si genera un rinculo nel momento in cui la catena si
arresta improvvisamente nella parte superiore della
guida, in quanto si incastra o entra in contatto con
un corpo estraneo nel legno. La catena può a quel
punto spingere la sega in modo brusco contro l'ope-
ratore. I rinculi si verificano spesso se si utilizza la
parte superiore della guida per il taglio.
Come evitare il rinculo
Occorre essere consapevoli delle forze e delle situa-
zioni che possono portare la catena ad incastrarsi
nella parte inferiore della guida. Non tagliare mai più
di un ramo alla volta. Non inclinare la guida lateral-
mente quando la si ritrae da una fenditura di taglio, in
quanto la catena potrebbe altrimenti incastrarsi.
94 | IT
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
Montare prolunga (Fig. 51)
Montare la prolunga di 80 cm (26) come rappresen-
tato in figura 51.
Solo per potatrice ad asta.

10. Manutenzione

ATTENZIONE: Indossare sempre, durante qualsia-
si lavoro sugli strumenti da taglio o attorno ad essi,
guanti di protezione.
In caso di inutilizzo o all'atto del trasporto o dello
stoccaggio, montare sempre la protezione per il tra-
sporto su tutti gli utensili di taglio. Fig. 1 (14a, 15a,
17c)
Spegnere sempre il motore prima delle operazioni
di manutenzione e pulizia ed estrarre la pipetta della
candela.
1. Non spruzzare il dispositivo con acqua. Questo
danneggia il motore.
2. Pulire lo strumento con un panno, una spazzola
manuale etc.
3. Per la pulizia delle parti in plastica, utilizzare uno
straccio umido. Non usare detergenti, solventi o
oggetti appuntiti.
4. A seconda della struttura tecnica, attorno all'asse
di trasmissione sotto alla protezione di taglio, si
avvolge nel corso del lavoro erba umida ed er-
bacce. Rimuovere tale accumulo, in quanto altri-
menti l'aumento dell'attrito ad esso dovuto genera
un surriscaldamento del motore. Fig. 37
Controlli regolari
Occorre notare che le indicazione di seguito riportate
fanno riferimento ad un funzionamento normale.
In determinate circostanze (lavoro giornaliero pro-
lungato, forte accumulo di polvere, etc.), gli intervalli
indicati si riducono di conseguenza.
• Prima dell'inizio del lavoro e dopo il rifornimento
del serbatoio:
Controllare il corretto posizionamento degli stru-
menti di taglio, eseguire un controllo visivo gene-
rale e affilare gli strumenti di taglio (eventualmente,
se necessario).
• Controllo settimanale:
Lubrificazione dell'ingranaggio (eventualmente, se
necessario).
• Se necessario:
Stringere le viti di fissaggio e i dadi accessibili. Se
si rispettano le indicazioni riportate nelle presen-
ti istruzioni per l'uso, si evitano usura eccessiva e
danni al dispositivo.
Sostituzione della bobina di fili/filo di taglio
(Fig. 24-29)
1. Estrarre la copertura della bobina tirando con for-
za la linguetta di tenuta della bobina di fili (5)
2. Prelevare la bobina con i resti di filo e la molla di
compressione.
