Bedienung

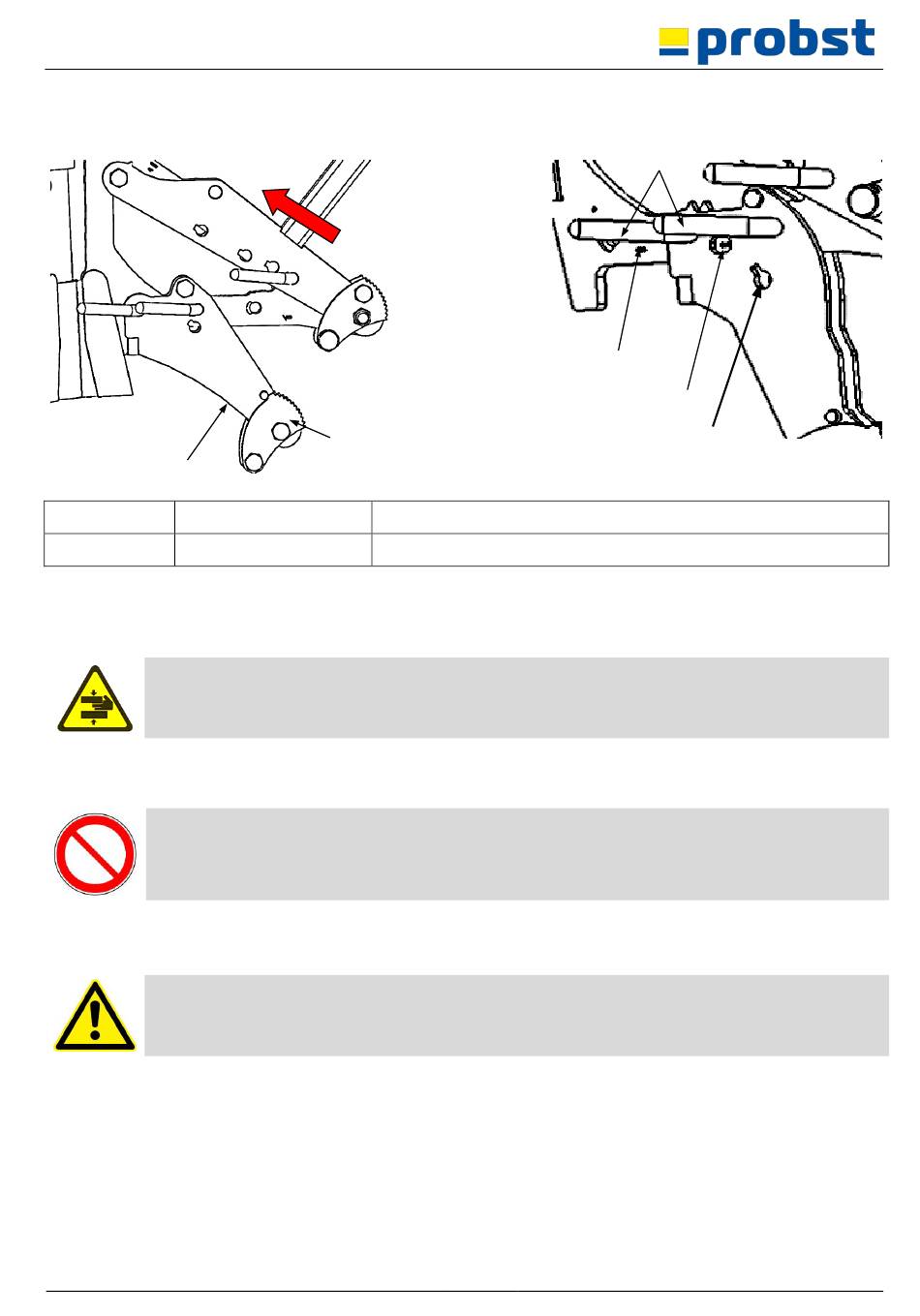

5.1.2 Pratze III
Bild 3
Pratzenhalter
Variante: Anwendung für:
Pratze III Schachtringe/-konen
* = (NW) Nennweite der Greifgüter
** = Toleranz ± 10 mm
VORGEHENSWEISE
Vorsicht bei Einstellarbeiten am Gerät, nicht in bewegliche Teile fassen.
Verletzungsgefahr der Hände!
Zum Verstellen der jeweiligen Nennweite zuerst den Klappsplint am Versteckbolzen entfernen und dann den
Versteckbolzen (Pos.1) herausziehen.
Pratzenhalter an der Nennweiteanzeige 800 positionieren (Bild 4)
Bolzen nicht in die Parkposition stecken!
Versteckbolzen (Pos.1) wieder in entsprechendes Loch einstecken.
Versteckbolzen (Pos.1) mit Klappsplint wieder sichern.
Pratze II muss nach innen (siehe Pfeil –Bild 3) bewegt werden!
Unbedingt darauf achten, dass alle drei Pratzen auf denselben Nennwert eingestellt sind.
Abrutschgefahr des Greifgutes!
6 Bedienung
54000041
Bild 4
Nennweitenanzeige 625
Nennweitenanzeige 800
Pratze III
*
NW (Innen-Ø) mm
625 – 800 **
17 / 33
Pos.
1
Parkposition „p"
