Pratzen; Pratzenhalter - probst SVZ-UNI-VARIO Betriebsanleitung

Wartung und Pflege

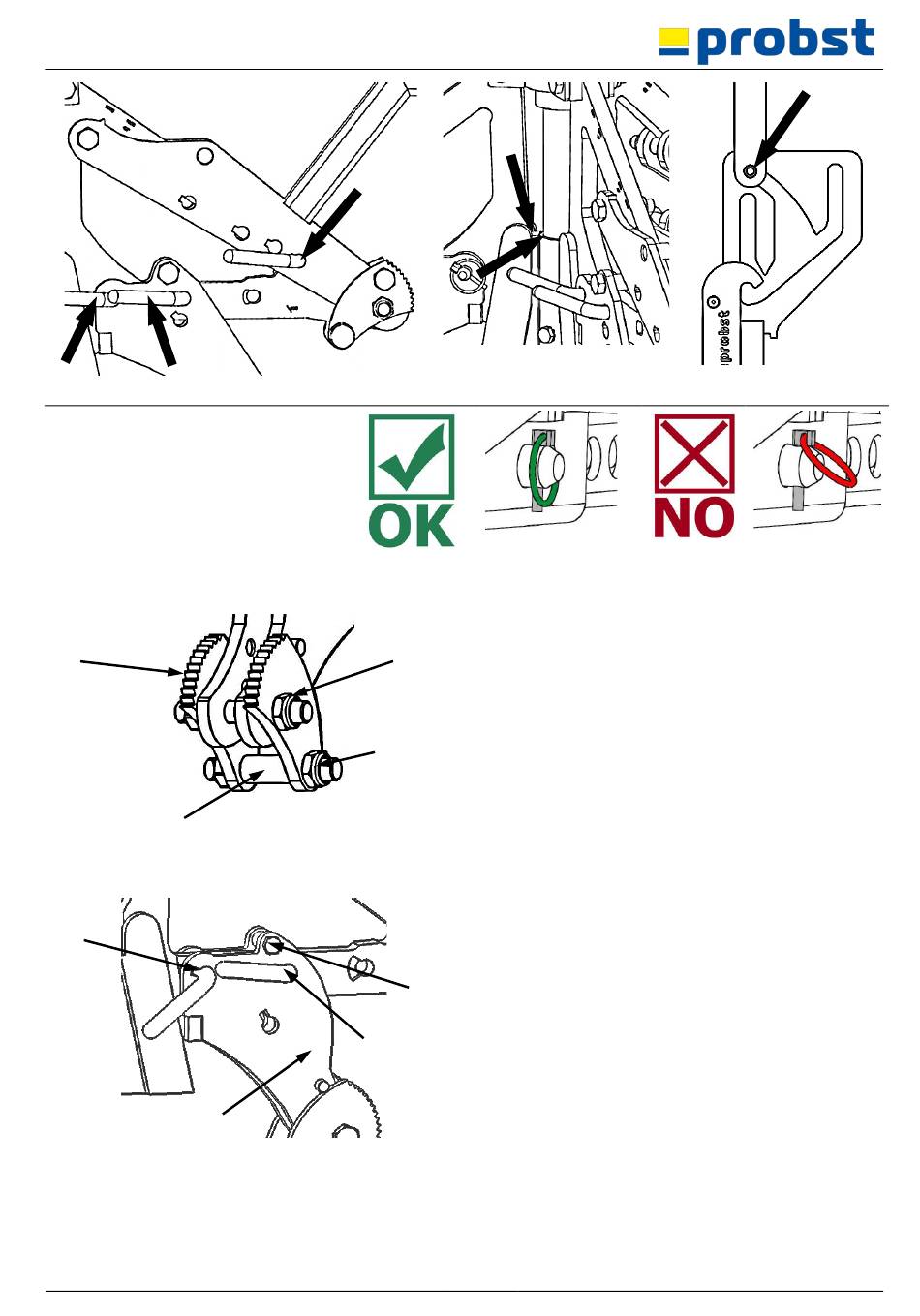

Bild 1

7.1.1 Pratzen

1
3

7.1.2 Pratzenhalter

2
1
54000041
1)
Pratzen (1) auf Beweglichkeit und Verschleiß prüfen.
Zahnung und Pratzen reinigen und auf Verschleiß prüfen.
2
Abgenutzte (nicht mehr scharfkantige) oder verbogene
Pratzen müssen erneuert werden.
•
•
4
•
•
Pratzenhalter (1) und Versteckbolzen (2) auf
Beschädigung und Verformung prüfen.
Beschädigte oder verbogene Teile austauschen.
•
3
•
•
2
26 / 33
Bild 2
Sechskantmuttern (2) inklusive Schrauben entfernen
Position der Abstandsbuchsen (3) beachten
Sechskantmuttern (4) inklusive Schrauben festziehen
Pratzen müssen beweglich sein.
Eventuell angezogene Sechskantmuttern und
Schrauben (2) lockern.
Versteckbolzen (2) durch Herausziehen des
Klappsplints entfernen
Sechskantmuttern (3) inklusive Schrauben entfernen
Pratzenhalter (1) austauschen und in umgekehrter
Reihenfolge einbauen.
Versteckbolzen (2) fetten
Bild 3
