Réglage

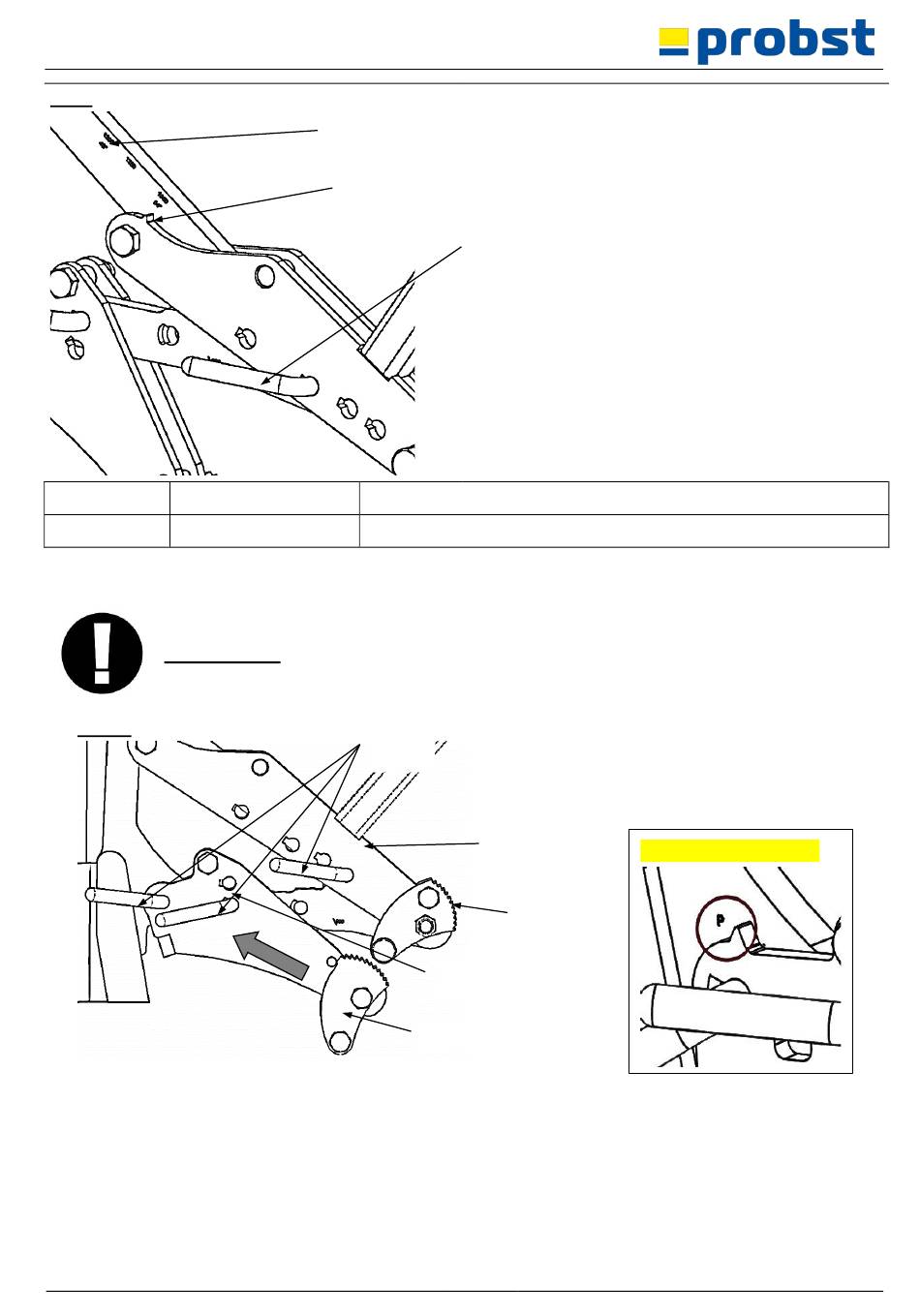

Fig. 2
Variantes: Utilisation pour:
Griffe II Regards
*
DN = Diamètre nominal du produit préhensible
**
= Tolérance ± 10 mm
ATTENTION : en cas de préhension de fonds de puits / regards
Fig. 1A
54000041
Indication des ouvertures nominales
Marquage
Pos.
1
*
DN (Ø intérieur) mm
1000, 1050, 1200, 1250, 1350, 1500
Lors de la préhension de fonds de puits /
regards à l'aide de la griffe II, la griffe III doit
Pos.1
être placée en « position de repos » !
Porte griffe
Position de repos P
Griffe III
16 / 33
**
position de repos P
Griffe II
FR
