Maintenance et entretien

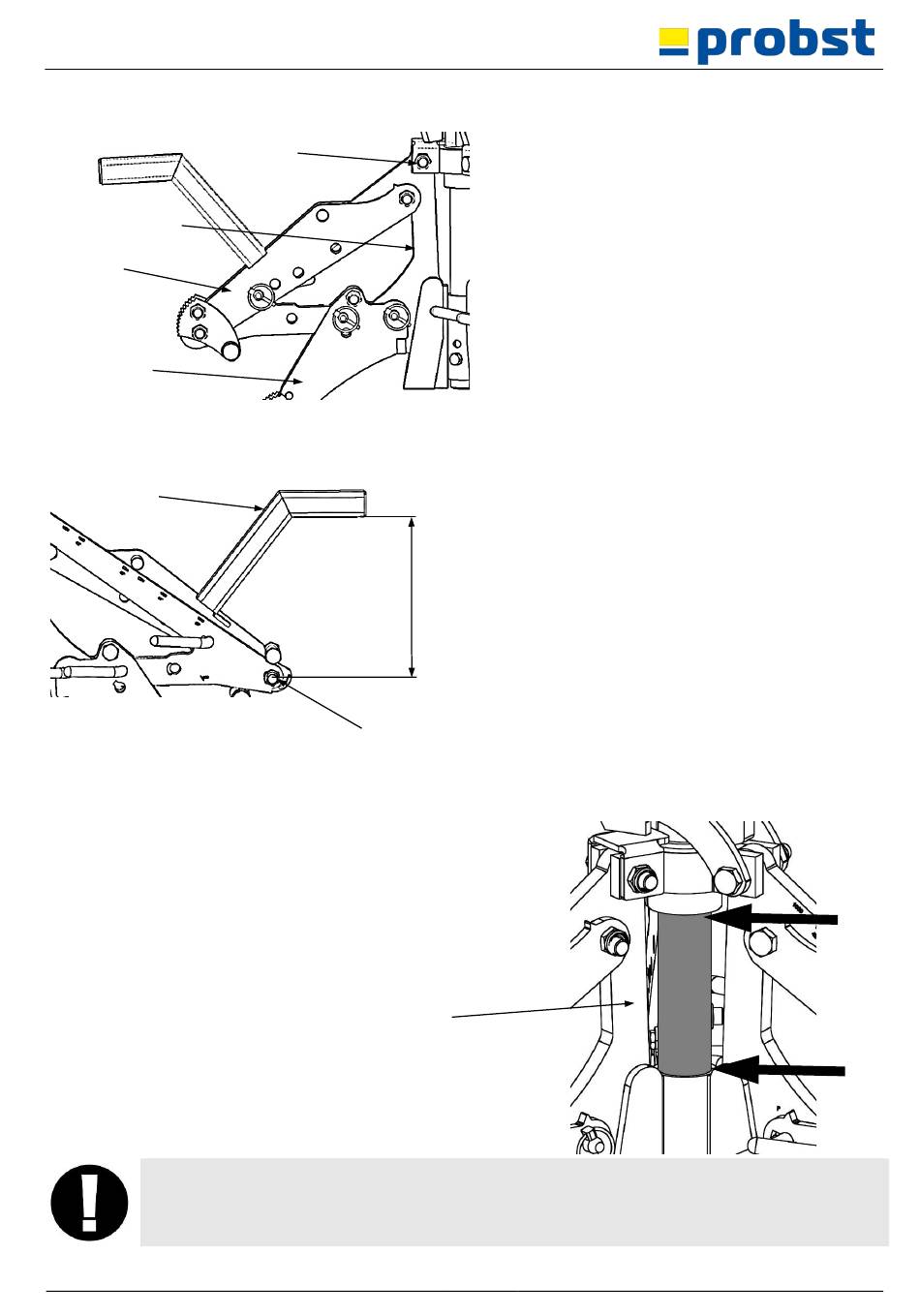

7.1.3 COTES

1
3
3

7.1.4 TUBE D'APPUI

1

7.1.5 ARBRE DE GUIDAGE

L'arbre de guidage ne doit jamais être encrassé.
Le cas échéant, graisser les zones supérieure et inférieure de l'arbre
de guidage (voir flèche).
Le fabricant de l'appareil décline toute responsabilité pour les dysfonctionnements résultant du
non-respect des intervalles de maintenance, d'un encrassement important ou d'un manque
d'entretien.
54000041
2
A
2
Arbre de
guidage
Vérifier si les côtés (1) sont endommagés et
déformés.
Remplacer les côtés (1) endommagés et démonter
ceux qui sont tordus et les redresser à la presse
hydraulique.
•
Retirer les porte griffes (3) avec les griffes.
•
Retirer les écrous hexagonaux (2) et les vis.
•
Remplacer ou redresser le côté (1) concerné
puis le remettre en place.
•
Desserrer les écrous hexagonaux (2) et les vis
éventuellement trop serrés.
La distance (A) entre le tube d'appui/tube rectangulaire
(1) et le point de rotation de la griffe (1) doit être
identique sur les trois tubes rectangulaires.
Des écarts différents indiquent que les tubes
rectangulaires sont tordus.
•
Redresser le tube d'appui (1).
