6.5.5.3. CAV - Konstantvolumenstromregelung
Diese Betriebsart wird in Installationen empfohlen, in denen eine konstante Luftmenge aufrechterhalten
werden muss. Und z.B. die Filtersättiging kompensiert werden soll.
Es sind zwei Differenzdruckmessumformer mit einem Messbereich von 0-2000 Pa und 0-10 V
Ausgangssignal erforderlich (z.B. S&P Zubehör DPA2500 PLUS #8007090030). Diese werden an die
Platine angeschlossen.
Die erforderlichen Einstellungen werden bei der Inbetriebnahme am Bedienteil vorgenommen.
1.

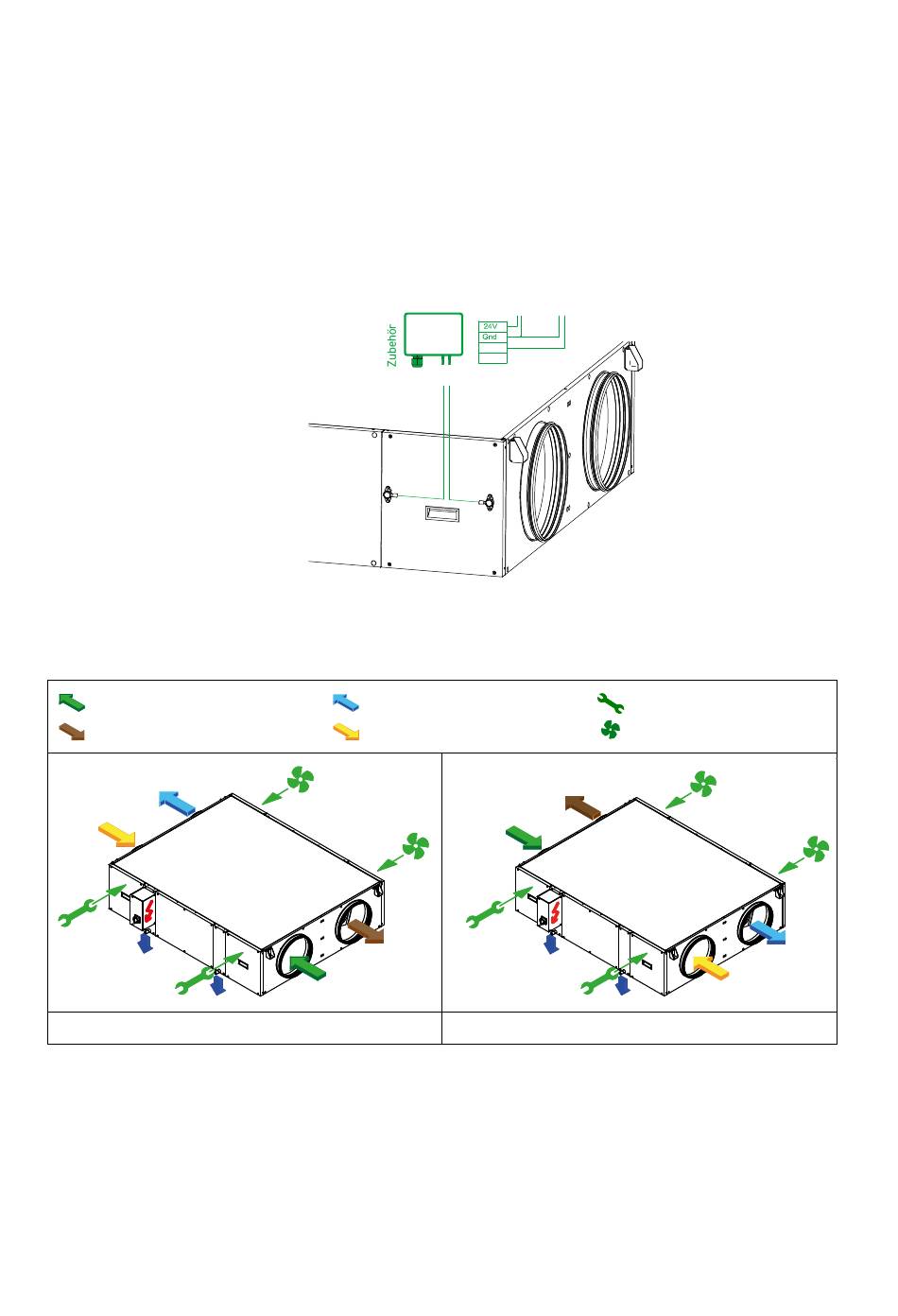

Schließen Sie die Transmitter an die Messaufnehmer für Zu- und Abluft am Gerät an. Achten Sie darauf,
dass die Anschlüsse für Unter- und Überdruck (➖/➕) übereinstimmen.
6.6. UMKEHR DER LUFTRICHTUNG
Bei allen Modellen CAD-COMPACT kann die Zu- und Abluftseite getauscht werden.
AUßENLUFT
FORTLUFT
LIEFERZUSTAND
14
ext.
CAD COMPACT
Trafo
DPA-PLUS
0-10 V
4-20mA
-
+
+
-
ZULUFT
ABLUFT
UMKEHRUNG DER LUFTRICHTUNG
zur Platine
ZUGANG ZU DEN FILTERN
ZUGANG ZU DEN VENTILATOREN
