8.5 Betrieb (2)
In diesem Menü können die grundlegenden Parameter wie Sollwert,
Betriebsart, Regelungsart und Parameter zur Regelung von
einzelnen Pumpen eingestellt werden.
8.5.1 Betrieb (2)
Betrieb
Beschreibung

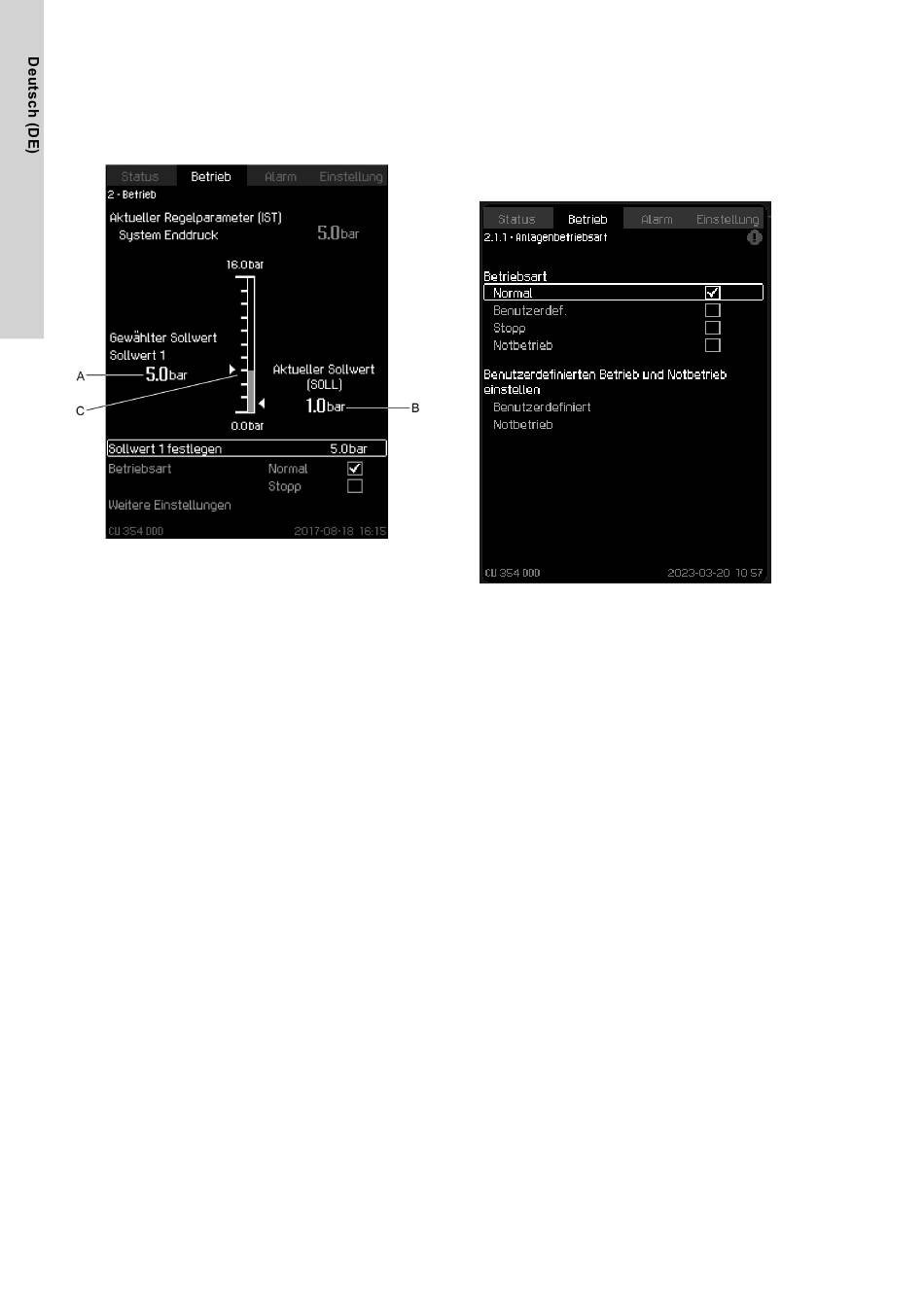

Die Skala zeigt den Einstellbereich, der dem Bereich des primären
Enddrucksensors entspricht (hier: 0 bis 16 bar).
Links von der Skala wird der ausgewählte Sollwert 1 angezeigt (A),
d. h. der auf dieser Bildschirmseite eingestellte Wert.
Rechts von der Skala wird der aktuelle Sollwert angezeigt (B), d. h.
der Sollwert, der als Bezugswert für den PI-Regler dient. Wurde
keine Sollwertverschiebung ausgewählt, sind die beiden Werte
identisch. Der aktuelle Messwert (System Enddruck) wird als
graue Säule innerhalb der Skala (C) angezeigt.
Unter der Grafik befindet sich eine Menüzeile zum Einstellen von
Sollwert 1 und zum Auswählen der Betriebsart, einschließlich der
Betriebsarten Normal und Stopp. Es können folgende weitere
Einstellungen ausgewählt werden: Betriebsart der Anlage und
Steuerung der einzelnen Pumpen.
Einstellmöglichkeiten
Sollwert des primären Enddrucksensors
Betriebsart
Einstellungen über das Bedienfeld
Sollwert
•
Betrieb > Sollwert 1 festlegen.
Stellen Sie den Wert ein.
Betriebsart
•
Betrieb
Wählen Sie Folgendes aus: Normal / Stopp.
Weitere Einstellungen
•
Betrieb > Weitere Einstellungen.
Wählen Sie eine der nachfolgenden Einstellungen aus:
•
Anlagenbetriebsart.
•
Alternative Sollwerte.
•
Steuerung einzelner Pumpen.
Werkseinstellung
Der Sollwert wird im Inbetriebnahmeassistenten eingestellt und
hängt von der Anwendung ab.
90
Weitere Informationen
8.5.2 Anlagenbetriebsart (2.1.1)
8.5.3 Alternative Sollwerte (2.1.3)
8.5.5 Pumpe 1-6 (2.1.4.1 - 2.1.4.6)
8.7.5 Externe Sollwertführung (4.1.3)
8.7.6 Einstellen des ext. Sollwerteinflusses (4.1.3.2)
8.5.2 Anlagenbetriebsart (2.1.1)
Anlagenbetriebsart
Beschreibung
Die Anlage kann auf vier verschiedene Betriebsarten eingestellt
werden. Die Standardeinstellung ist Normal.
In diesem Menü kann die Leistung für die nachfolgenden
Betriebsarten eingestellt werden:
•
Benutzerdef.
•
Notbetrieb.
Einstellmöglichkeiten
•
Normal
•
Benutzerdef.
•
Stopp
•
Notbetrieb.
Einstellungen über das Bedienfeld
•
Betrieb > Weitere Einstellungen > Anlagenbetriebsart >
Betriebsart.
Um die Leistung für die Betriebsarten Benutzerdefinierter Betrieb
und Notbetrieb einzustellen, wählen Sie die entsprechende Zeile
im unteren Teil der Bildschirmseite aus.
Werkseinstellung
Normal.
Weitere Informationen
8.4.3 Betriebsart (1.2.1)
8.7.25 Notbetrieb (4.3.5)
8.7.35 Kennliniendaten Pilotpumpe (4.3.18)
