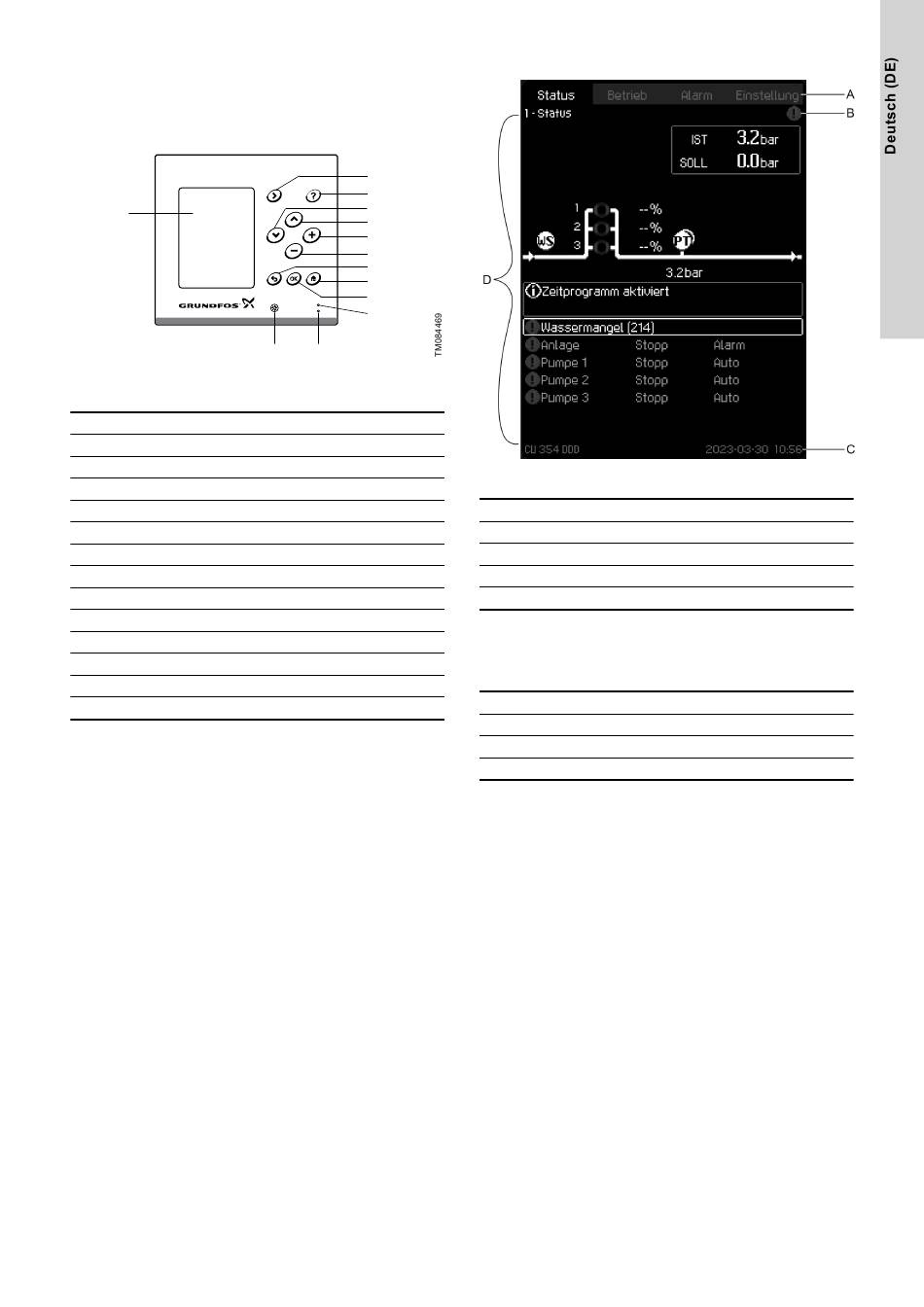

5. Bedienfeld
Das Bedienfeld in der Steuerung besteht aus einem Display,
mehreren Tasten und zwei Meldeleuchten. Das Bedienfeld
ermöglicht die manuelle Einstellung und Änderung der
Leistungsparameter der Anlage.
CU 354
1
Bedienfeld der CU 354
Pos.
Beschreibung
1
Display
2
Hauptmenüauswahl
3
Integrierte Bedienungsanleitung
4
Untermenüauswahl (nach unten navigieren)
5
Untermenüauswahl (nach oben navigieren)
6
Plus-Taste (Werte erhöhen)
7
Minus-Taste (Werte reduzieren)
8
Ein Schritt im Menü zurück (ESC)
9
Zurück zum Startbildschirm
10
Bestätigungtaste
11
Meldeleuchte, Betrieb (grün)
12
Meldeleuchte, Störung (rot)
13
Bildschirmhelligkeit
2
3
5
4
6
7
8
9
10
System run
11
Alarm
13
12
5.1 Display
Display
Pos.
Beschreibung
A
Menüzeile
B
Oberste Zeile
C
Unterste Zeile
D
Grafikteil
5.1.1 Menüzeile
Die Menüzeile (A) ist in
Display
Die Anzeige verfügt über vier Hauptmenüs:
Status
Anzeigen des Anlagenstatus
Betrieb
Ändern von Betriebsparametern, wie z. B. Sollwert
Alarm
Alarmspeicher für die Störungssuche
Einstellung
Ändern von Einstellungen
Weitere Informationen
5.1 Display
5.1.2 Oberste Zeile
Die obere Zeile (B) ist in
Display
angezeigt:
•
Nummer und Bezeichnung der Bildschirmseite (links)
•
das ausgewählte Menü (links)
•
das Alarmsymbol bei einem Alarm (rechts)
•
das Warnsymbol beim Vorliegen einer Warnung (rechts)
•
das Einstell-Symbol, falls die Servicesprache (Englisch)
ausgewählt wurde (rechts)
Weitere Informationen
5.1 Display
5.1.3 Grafikteil
Im Grafikteil der Bildschirmseite (D) können, je nachdem, wo Sie
sich in der Menüstruktur befinden, ein Status, eine Störmeldung
oder andere Parameter dargestellt werden.
Im Grafikteil können zudem die gesamte Anlage oder ein Teil davon
sowie verschiedene Einstellungen angezeigt werden.
dargestellt.
dargestellt. Dort wird Folgendes
