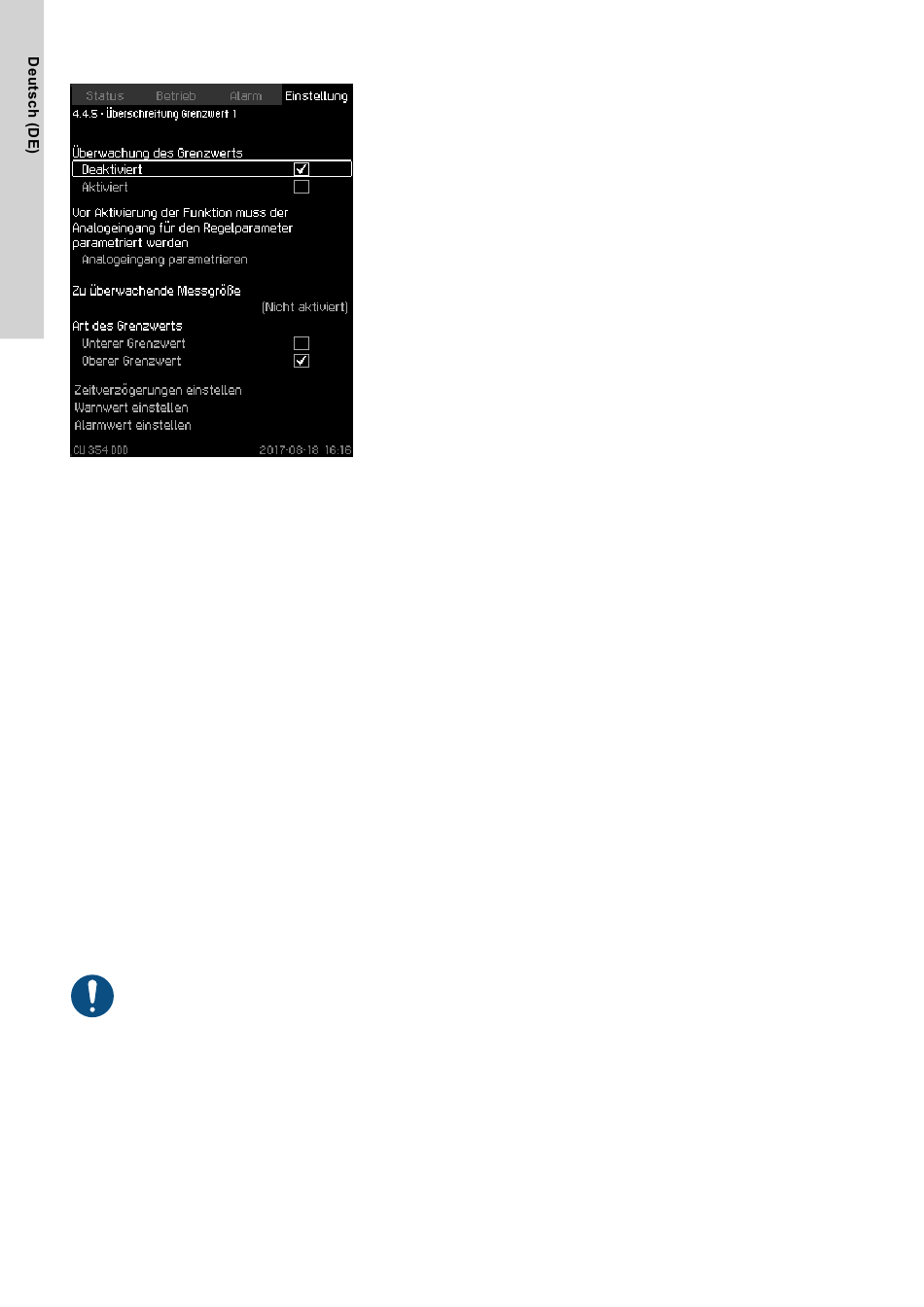

8.7.56 Überschreitung Grenzwert 1 (4.4.5 - 4.4.6)
Überschreitung Grenzwert 1
Beschreibung
Mithilfe dieser Funktion kann die CU 354 die als Analogwerte
eingestellten Grenzen überwachen. Sobald die Grenzwerte
überschritten werden, erfolgt eine Reaktion. Jeder Grenzwert kann
als obere oder untere Grenze eingestellt werden. Geben Sie für
jeden zu überwachenden Parameter jeweils eine Warn- und eine
Alarmgrenze ein.
Übersteigt der Wert die Warngrenze, wird eine Warnung
ausgegeben. Übersteigt der Wert die Alarmgrenze, werden die
Pumpen abgeschaltet.
Es kann eine Zeitverzögerung zwischen dem Erkennen der
Grenzwertüberschreitung und der Aktivierung der Warnung oder
des Alarms eingestellt werden. Eine Zeitverzögerung kann auch für
das Quittieren einer Warnung oder eines Alarms eingestellt werden.
Eine Warnung kann automatisch oder manuell quittiert werden.
Sie können einstellen, ob der Wiederanlauf der Anlage nach einem
Alarm automatisch erfolgen soll oder ob der Alarm manuell quittiert
werden soll. Der Wiederanlauf kann um eine einstellbare Zeit
verzögert werden. Es kann ebenfalls eine Anlaufverzögerung
eingestellt werden, die dafür sorgt, dass die Anlage einen stabilen
Betriebszustand erreicht, bevor die Funktion aktiviert wird.
Einstellmöglichkeiten
•
Auswählen des Analogeingangs für diese Funktion
•
Zu überwachende Messgröße
•
Art des Grenzwerts (Minimum oder Maximum)
•
Warngrenze
•
Alarmgrenze.
Einstellungen über das Bedienfeld
Die Analogeingänge müssen korrekt eingestellt sein,
bevor die Funktion aktiviert wird. Siehe Abschnitt
Analogeingänge
(4.3.8).
•
Einstellung > Überwachungsfunktionen > Überschreitung
Grenzwert 1 / Überschreitung Grenzwert 2 > Analogeingang
parametrieren.
1. Wählen Sie einen Analogeingang aus.
2. Wählen Sie Folgendes aus: Zu überwachende Messgröße.
Die Bildschirmseite 4.3.8.1.1 wird aufgerufen.
3. Wählen Sie einen Eingang aus.
4. Drücken Sie auf die Zurück-Taste.
5. Stellen Sie den oberen und unteren Grenzwert für den
Sensormessbereich ein.
6. Drücken Sie zweimal auf die Zurück-Taste.
126
7. Wählen Sie Folgendes aus: Zu überwachende Messgröße.
8. Wählen Sie einen Eingang aus.
9. Drücken Sie auf die Zurück-Taste.
10. Wählen Sie Folgendes aus:
• Unterer Grenzwert / Oberer Grenzwert.
• Zeitverzögerungen einstellen.
11. Drücken Sie auf die Zurück-Taste.
12. Wählen Sie Folgendes aus:
• Warnwert einstellen
• Aktiviert.
13. Stellen Sie den Grenzwert ein.
14. Wählen Sie die Reset-Art aus: Auto oder Manuell.
15. Drücken Sie auf die Zurück-Taste.
16. Wählen Sie Folgendes aus:
• Alarmwert einstellen
• Aktiviert.
17. Stellen Sie den Grenzwert ein.
18. Wählen Sie die Reset-Art aus: Auto oder Manuell.
19. Drücken Sie auf die Zurück-Taste.
20. Wählen Sie Folgendes aus: Aktiviert.
Werkseinstellung
Die Funktion ist deaktiviert.
Weitere Informationen
8.7.28 Analogeingänge (4.3.8)
