• Nennleistung PNenn.
Weitere Informationen
8.7.37 Ablesen der Kennliniendaten
8.7.37 Ablesen der Kennliniendaten
Lesen Sie für jede Pumpe die Leistungswerte auf den
Bildschirmseiten 1.3 bis 1.8 ab. Siehe Abschnitt
1.10).
5
2

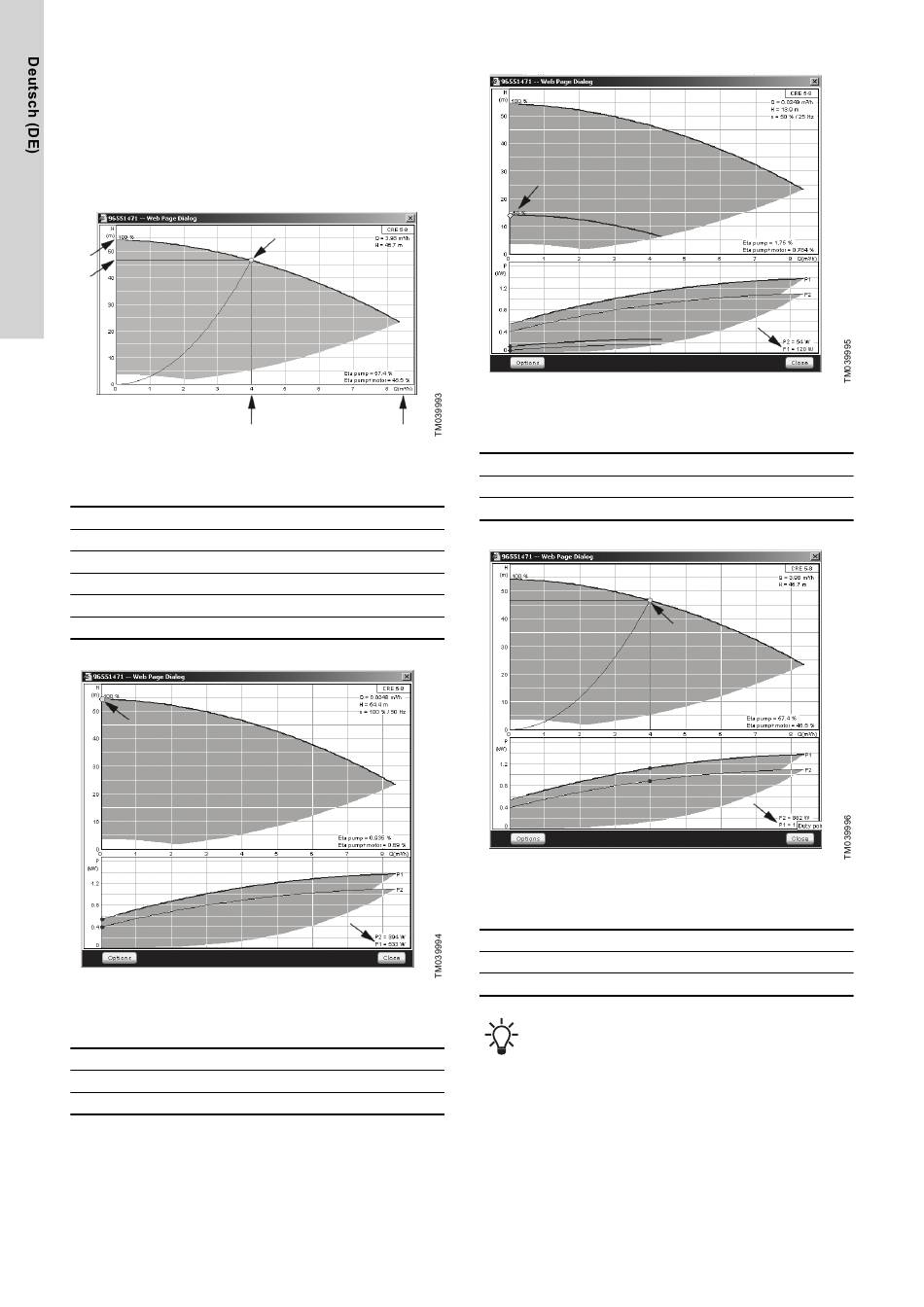

Ablesen von QBem, HBem, Hmax und Qmax (Grundfos Product
Center)
Pos. Beschreibung
1 Bemessungsbetriebspunkt
2 HBem
3 QBem
4 Qmax
5 Hmax
2
Ablesen der Leistung für Q0, Drehzahl 100 % (Grundfos Product
Center)
Pos. Beschreibung
1 Leistung, Q0, Drehzahl 100 %
2 Betriebspunkt, Q0, Drehzahl 100 %
116
Pumpe 1-6 (1.3 -
1
3 4
1
2
Ablesen der Leistung für Q0, Drehzahl 50 % (Grundfos Product
Center)
Pos. Beschreibung
1 Leistung, Q0, Drehzahl 50 %
2 Betriebspunkt, Q0, Drehzahl 50 %
Ablesen der Bemessungsleistung PBem (Grundfos Product
Center)
Pos. Beschreibung
1 Betriebspunkt, Bemessungsleistung PBem
2 Bemessungsleistung PBem
QBem und HBem bilden den Bemessungsbetriebspunkt
der Pumpen. Dies ist in der Regel der Betriebspunkt mit
dem besten Wirkungsgrad.
Einstellungen über das Bedienfeld
• Einstellung > Weitere Funktionen >
StoppfunktionEinstellung > Weitere Funktionen >
Stoppfunktion > Pumpenkennliniendaten.
1. Stellen Sie Folgendes ein:
• Nenn-Förderstrom QNenn
• Nenn-Förderhöhe HNenn
• Max. Förderhöhe Hmax
• Max. Förderstrom Qmax
