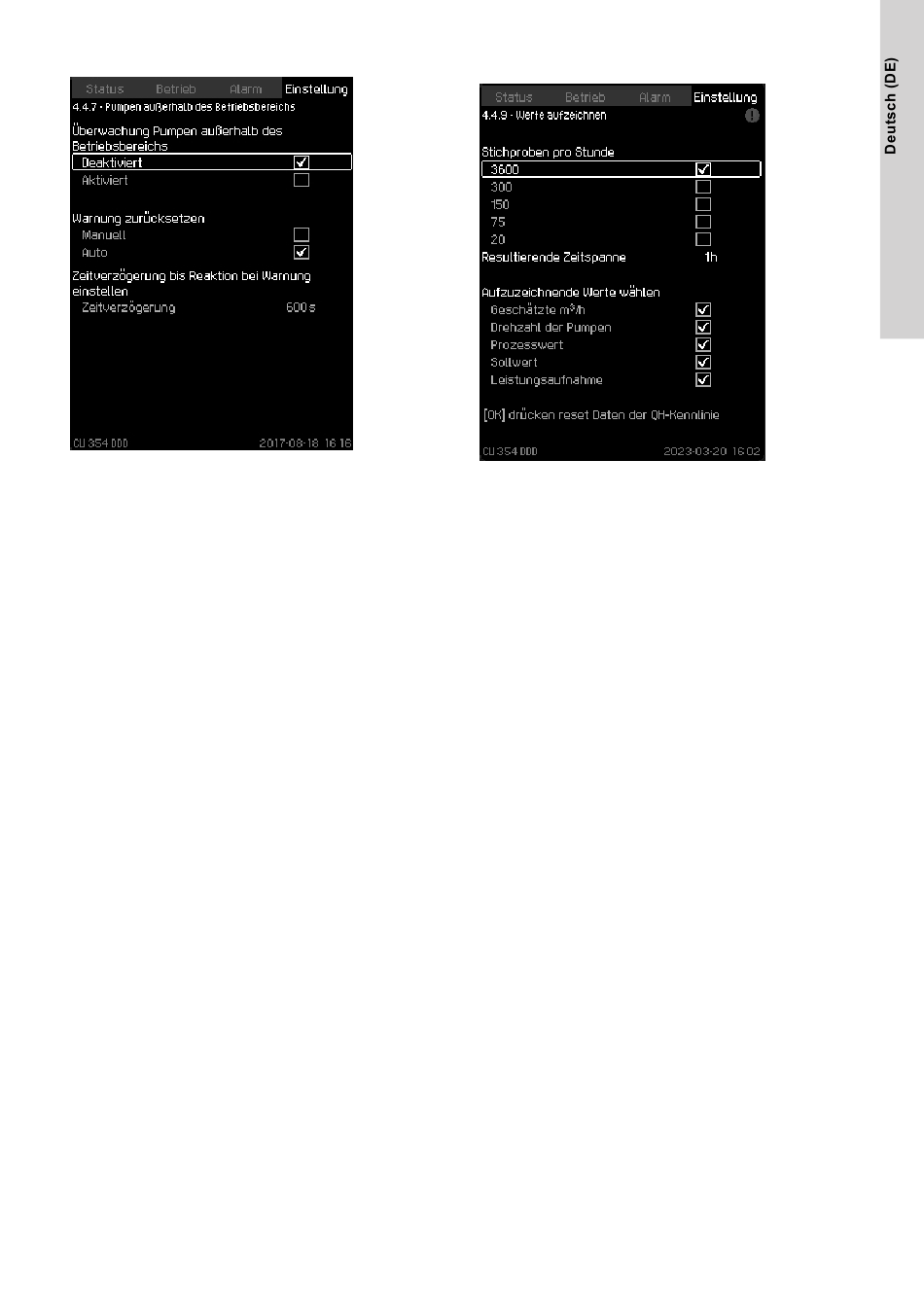

8.7.57 Pumpen außerhalb des Betriebsbereichs (4.4.7)
Pumpen außerhalb des Betriebsbereichs
Beschreibung
Die Funktion gibt eine Warnmeldung aus, wenn der Betriebspunkt
außerhalb des vorgegebenen Bereichs liegt, z. B. wenn der
Zulaufdruck unter einen zulässigen Mindestwert absinkt und damit
bei einigen Pumpentypen das Risiko einer Kavitation besteht.
Die Warnmeldung erfolgt nach einer einstellbaren Zeitverzögerung.
Sie können einstellen, ob die Warnung automatisch oder manuell
zurückgesetzt werden soll, wenn der Betriebspunkt wieder
innerhalb des vorgegebenen Betriebsbereichs liegt. Es kann auch
ein Relaisausgang eingestellt werden, der aktiviert wird, nachdem
die Warnmeldung ausgegeben wurde, und der wieder deaktiviert
wird, nachdem die Warnung quittiert wurde.
Diese Funktion erfordert, dass der Enddruck und der Zulaufdruck
(entweder gemessen oder konfiguriert) oder der Differenzdruck
entlang der Pumpen überwacht werden und die CU 354 über
gültige Pumpendaten verfügt, die entweder über eine GSC-Datei
eingelesen oder manuell eingegeben wurden.
Einstellmöglichkeiten
•
Einstellen der Reset-Art: manuell oder automatisch.
•
Einstellen der Zeitverzögerung für die Ausgabe der
Warnmeldung.
Einstellungen über das Bedienfeld
•
Einstellung > Überwachungsfunktionen > Pumpen
außerhalb des Betriebsbereichs > Manuell or Auto >
Zeitverzögerung bis Reaktion bei Warnung einstellen.
Werkseinstellung
Die Funktion ist deaktiviert.
Weitere Informationen
8.7.35 Kennliniendaten Pilotpumpe (4.3.18)
8.7.58 Werte aufzeichnen (4.4.9)
Werte aufzeichnen
Beschreibung
Auf dieser Bildschirmseite können Sie die aufzuzeichnenden Werte
auswählen und die Aufzeichnungsrate pro Stunde einstellen. Es
wird die sich daraus ergebende Zeitspanne angezeigt. Nach Ablauf
der Zeitspanne werden die alten Daten gelöscht und mit den neuen
Daten überschrieben.
Aufzeichnung von Werten
•
Volumenstrom
•
Drehzahl der Pumpen
•
Prozesswert
•
Sollwert
•
Leistungsaufnahme (Anlagen vom Typ DDD-E/-EC)
Einstellmöglichkeiten
Stichproben pro Stunde: 1-3600.
Einstellungen über das Bedienfeld
•
Einstellung > Überwachungsfunktionen > Werte
aufzeichnen.
1. Stellen Sie Folgendes ein: Stichproben pro Stunde.
2. Wählen Sie die aufzuzeichnenden Werte aus.
