8.7.46 Messüberwachung (4.3.28)
Messüberwachung
Beschreibung
Mit dieser Funktion lassen sich bis zu sechs verschiedene
Eingabewerte überwachen. Diese können den Sollwert
beeinflussen oder begrenzen. Dieser Einfluss kann sich von dem
des druckseitigen Sensors unterscheiden. So lässt sich etwa die
primäre Steuerung auf die Volumenstromregelung einstellen sowie
die Überwachung auf den zu kontrollierenden "Discharge Pressure"
und die Sicherstellung, dass der Förderdruck einen bestimmten
Wert nicht unterschreitet.
Einstellmöglichkeiten
•
Sollwert-Grenzwerte:
Die Einstellungen der Funktion ändern den Steuersollwert je
nach Rückmeldung der Überwachung entweder nach oben oder
nach unten.
•
Stellen Sie die "Supervision 1–6" entsprechend den zu
überwachenden Parametern ein.

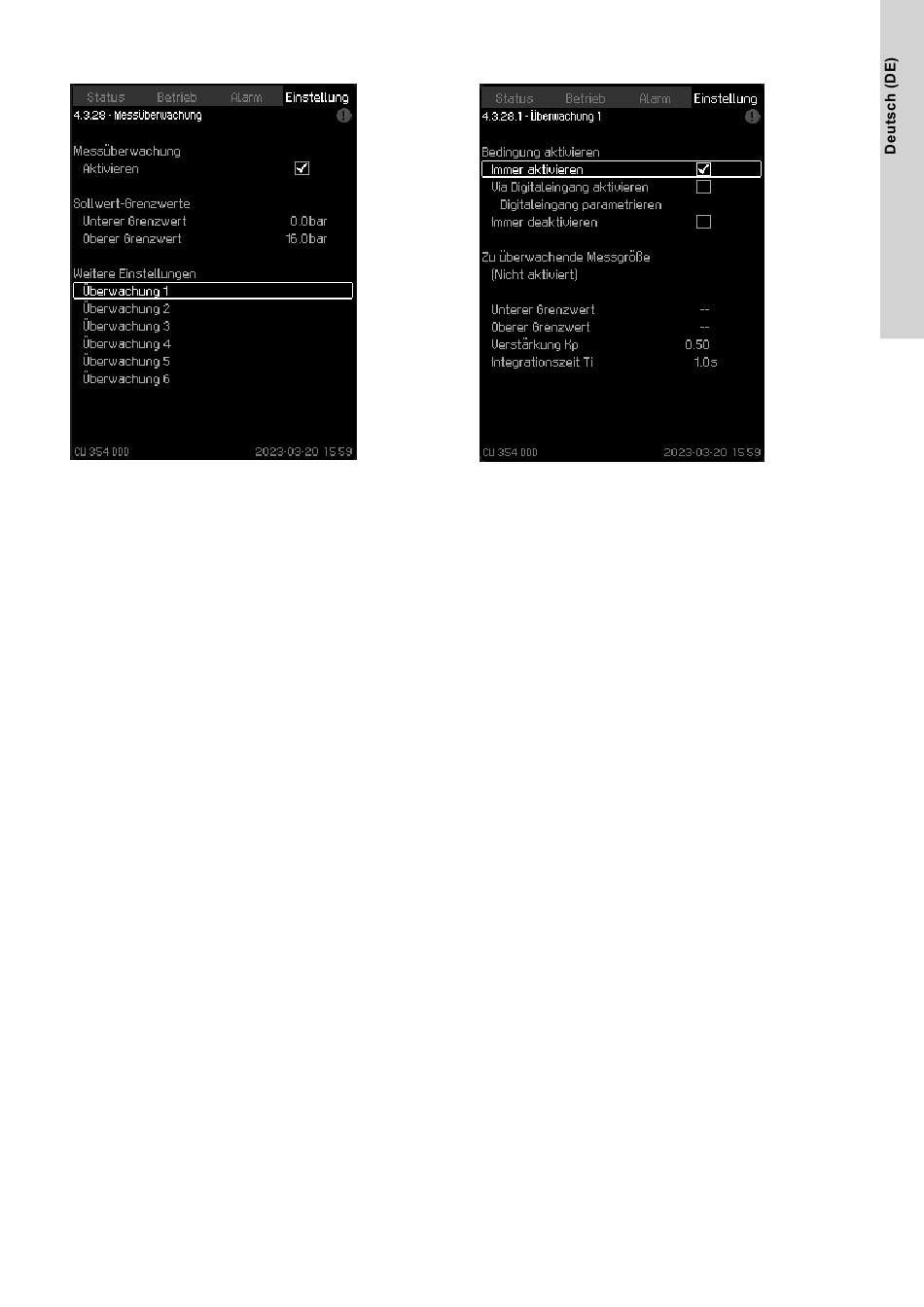

Einstellungen über das Bedienfeld
•
Einstellung > Weitere Funktionen > Messüberwachung.
1. Set Sollwert-Grenzwerte. Wählen Sie den oberen und den
unteren Grenzwert aus.
2. Wählen Sie Überwachung 1 bis Überwachung 6, um die
jeweiligen Einstellungen für die einzelnen
Überwachungsparameter festzulegen.
8.7.47 Überwachung 1 bis Überwachung 6 (4.3.28.1 - 6)
Überwachung 1 bis Überwachung 6
Beschreibung
Alle Überwachungsparameter müssen definiert werden.
Einstellmöglichkeiten
•
Ein-Aus
- Immer deaktivieren: Der Überwachungsparameter ist
deaktiviert.
- Immer aktivieren: Der Überwachungsparameter ist aktiviert.
- Via Digitaleingang aktivieren: Stellen Sie den
Digitaleingang auf eine Aktivierung des
Überwachungsparameters ein.
•
Zu überwachende Messgröße: Wählen Sie den zu
überwachenden Eingangswert aus.
•
Überwachungsgrenzen: Der obere und untere Grenzwert für
den ausgewählten Eingangswert.
•
Verstärkung Kp: -30 bis 30 Stellen Sie für eine invertierte
Regelung einen negativen Kp-Wert ein.
•
Integrationszeit Ti: 0,0 bis 3600 Sekunden.
Einstellungen über das Bedienfeld
•
Einstellung > Weitere Funktionen > Messüberwachung >
Überwachung 1.
1. Stellen Sie Ein-Aus ein:
• Immer deaktivieren
• Immer aktivieren
• Via Digitaleingang aktivieren
- Gehen Sie zu den Einstellungen für den Digitaleingang:
Legen Sie den Digitaleingang fest.
- Drücken Sie auf die Taste [Back].
2. Wählen Sie den zu überwachenden Eingangswert aus.
3. Drücken Sie auf die Taste [Back].
4. Stellen Sie Sollwert-Grenzwerteein. Wählen Sie den oberen
und den unteren Grenzwert aus.
5. Legen Sie Verstärkung Kp fest.
6. Legen Sie Integrationszeit Ti fest.
