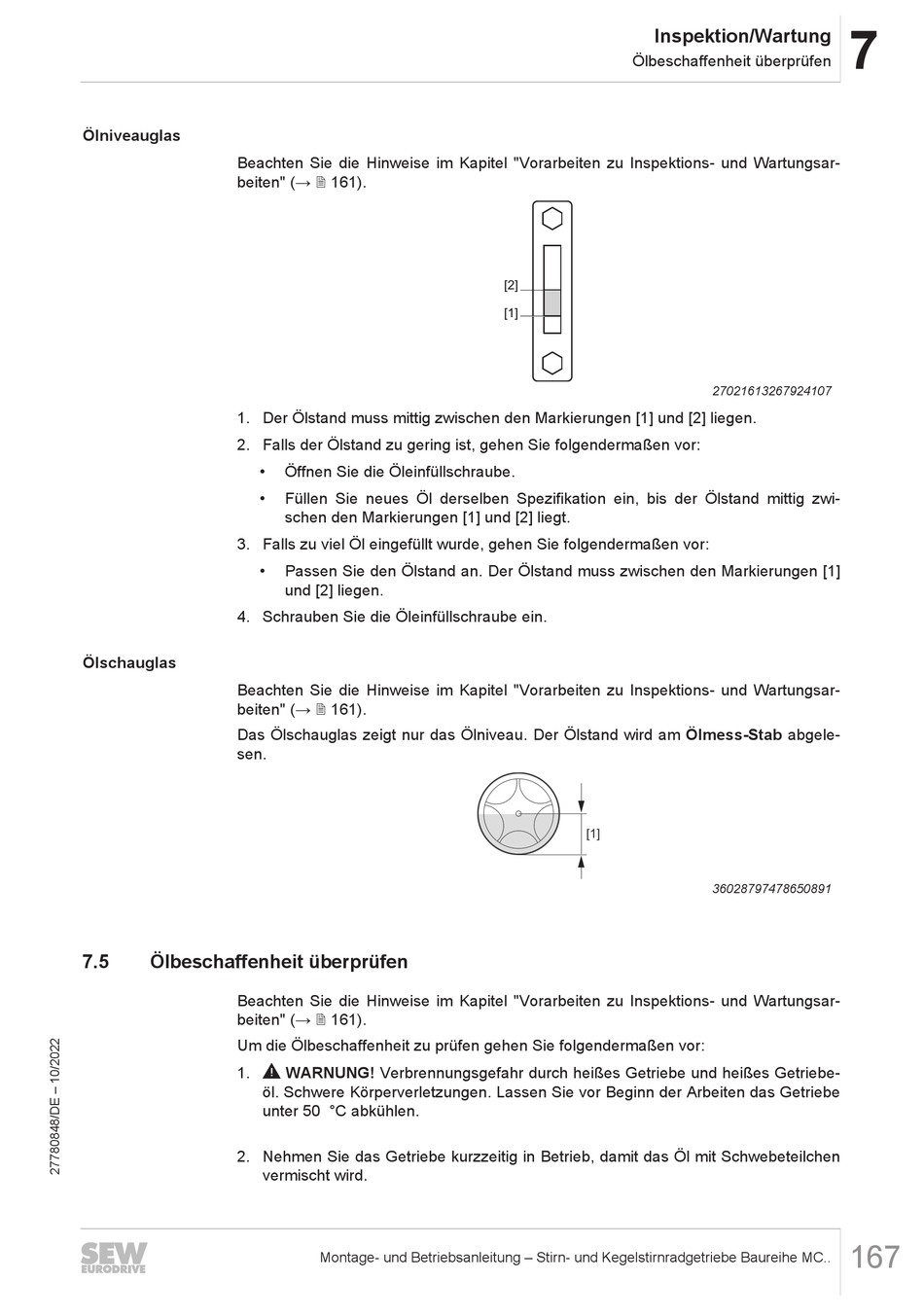

Ölbeschaffenheit Überprüfen - SEW-Eurodrive MC Serie Montage- Und Betriebsanleitung

Ölniveauglas
Beachten Sie die Hinweise im Kapitel "Vorarbeiten zu Inspektions- und Wartungsar-
beiten" (→ 2 161).
1. Der Ölstand muss mittig zwischen den Markierungen [1] und [2] liegen.
2. Falls der Ölstand zu gering ist, gehen Sie folgendermaßen vor:
3. Falls zu viel Öl eingefüllt wurde, gehen Sie folgendermaßen vor:
4. Schrauben Sie die Öleinfüllschraube ein.
Ölschauglas
Beachten Sie die Hinweise im Kapitel "Vorarbeiten zu Inspektions- und Wartungsar-
beiten" (→ 2 161).
Das Ölschauglas zeigt nur das Ölniveau. Der Ölstand wird am Ölmess-Stab abgele-
sen.
7.5 Ölbeschaffenheit überprüfen
Beachten Sie die Hinweise im Kapitel "Vorarbeiten zu Inspektions- und Wartungsar-
beiten" (→ 2 161).
Um die Ölbeschaffenheit zu prüfen gehen Sie folgendermaßen vor:
1.
2. Nehmen Sie das Getriebe kurzzeitig in Betrieb, damit das Öl mit Schwebeteilchen
• Öffnen Sie die Öleinfüllschraube.
• Füllen Sie neues Öl derselben Spezifikation ein, bis der Ölstand mittig zwi-
schen den Markierungen [1] und [2] liegt.
• Passen Sie den Ölstand an. Der Ölstand muss zwischen den Markierungen [1]
und [2] liegen.
WARNUNG! Verbrennungsgefahr durch heißes Getriebe und heißes Getriebe-
öl. Schwere Körperverletzungen. Lassen Sie vor Beginn der Arbeiten das Getriebe
unter 50 °C abkühlen.
vermischt wird.
Montage- und Betriebsanleitung – Stirn- und Kegelstirnradgetriebe Baureihe MC..
Inspektion/Wartung
Ölbeschaffenheit überprüfen
[2]
[1]
[1]
7
27021613267924107
36028797478650891
167
