Flanschkupplung mit zylindrischem Pressverband
120
Montage- und Betriebsanleitung – Stirn- und Kegelstirnradgetriebe Baureihe MC..

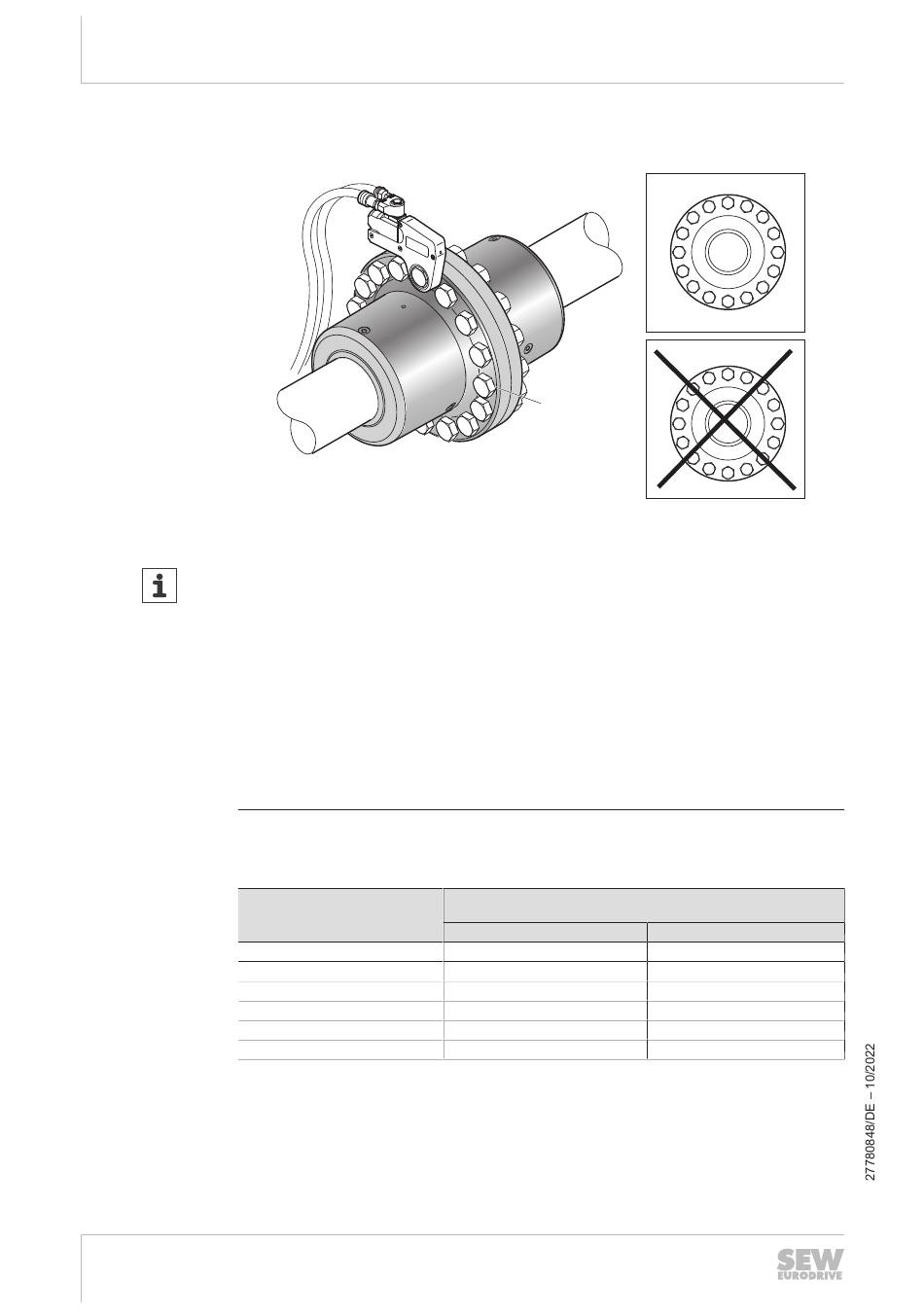

3. Montieren Sie die Schrauben [3] und ziehen diese gemäß den Anzugsdrehmo-
menten in der folgenden Tabelle über Kreuz an.
HINWEIS
Die Anzugsdrehmomente in der Tabelle basieren auf einer Reibungszahl für Gewin-
de und Kopfauflagefläche von µ = 0,14 für die Schrauben der Festigkeitsklasse 8.8
und von µ = 0,11 für die Schrauben der Festigkeitsklasse 10.9.
Wenn Sie andere Schrauben als die im Lieferumfang enthaltenen Schrauben ver-
wenden, müssen Sie die Anzugsdrehmomente den neuen Reibungsbedingungen
entsprechend anpassen.
Verwenden Sie für die Montage nur folgende Werkzeuge:
• Signalgebende Drehmomentschlüssel
• Motorische Drehschrauber mit dynamischer Drehmomentmessung
• Drehmomentgesteuerte, graduelle Hydraulikwerkzeuge
Für die Demontage der Kupplung wird je Demontagebohrung eine Ölpumpe benö-
tigt.Die für die Dimensionierung des Extraktors erforderlichen Daten sind in der folgen-
den Tabelle aufgeführt.
Schraubengröße
M16
M20
M24
M30
M36
M42
16
8
15
4
14
6
13
16
15
14
[6]
13
12
11
10
Anzugsdrehmoment in Nm
Festigkeitsklasse
8.8
235
460
795
1590
2760
4410
1
9
5
10
3
11
7
12
2
1
2
3
4
5
6
7
8
9
9007200247444747
10.9
285
555
960
1910
3320
5310
