Installation/Montage
5
Flanschkupplung mit zylindrischem Pressverband
Vorgehensweise
122
Montage- und Betriebsanleitung – Stirn- und Kegelstirnradgetriebe Baureihe MC..
Die zur Dimensionierung der Abziehvorrichtung benötigten Daten sind in nachfolgen-
der Tabelle aufgelistet.
Baugröße
MC02
MC03
MC04
MC05
MC06
MC07
MC08
MC09

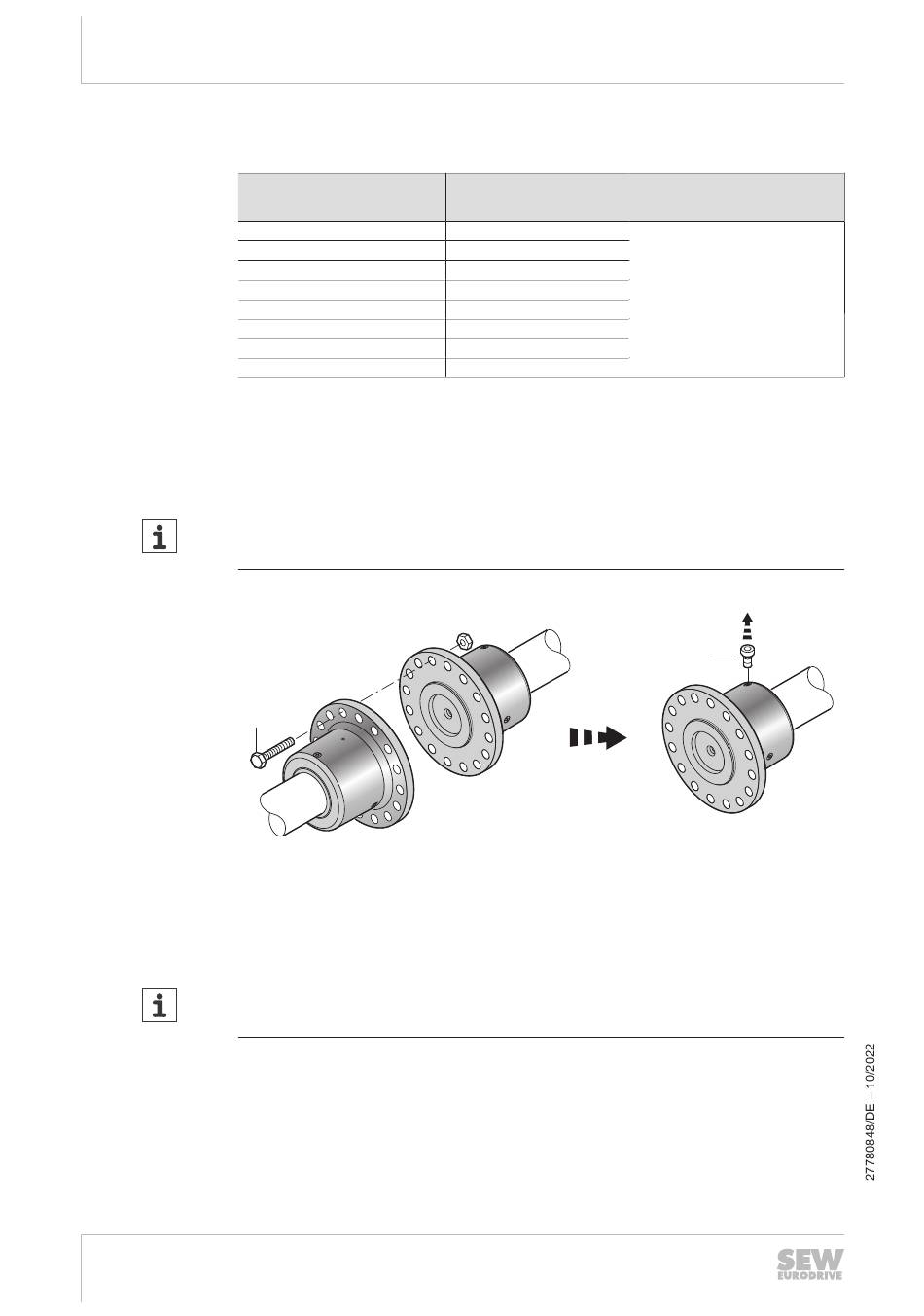

1. Lösen Sie die Schrauben [1] und trennen Sie die Flanschkupplung. Entfernen Sie
danach die Verschluss-Schrauben [2] der Demontagebohrungen.
HINWEIS
Bereiten Sie Demontagewerkzeuge und Ablauf sorgfältig vor, damit die Flanschkupp-
lung zügig von der Welle abgezogen werden kann.
[1]
2. Schließen Sie die erste Ölpumpe [3] an die am nächsten zum Flansch gelegene
Demontagebohrung [4] an und beaufschlagen diese mit Druck bis an der zweiten
Demontagebohrung [5] Öl austritt. Abhängig von der Baugröße kann sich diese
Bohrung auch stirnseitig an der Flanschfläche der Kupplung befinden.
HINWEIS
Beachten Sie während der Demontage unbedingt die Sicherheitshinweise der Her-
steller der hydraulischen Geräte.
Erforderliche Axialkraft des
Abziehers
kN
60
65
72
100
115
121
175
200
erforderlicher Öldruck zur Demon-
tage
bar
1600
[2]
