1. GND (Erdung)
2. Zimmerregler
3. GND
4. Aussensensor
5. GND
6.
7. Abgassensor
8. Puffersensor oben
9. Ventilsensor
BEMERKUNG
Der Hersteller des Heizkessels verlangt montage ein Wärmeempfänger in fall offenes oder geschlossenes Heizkreis
(Abküchlungsspule, DBV Ventil).

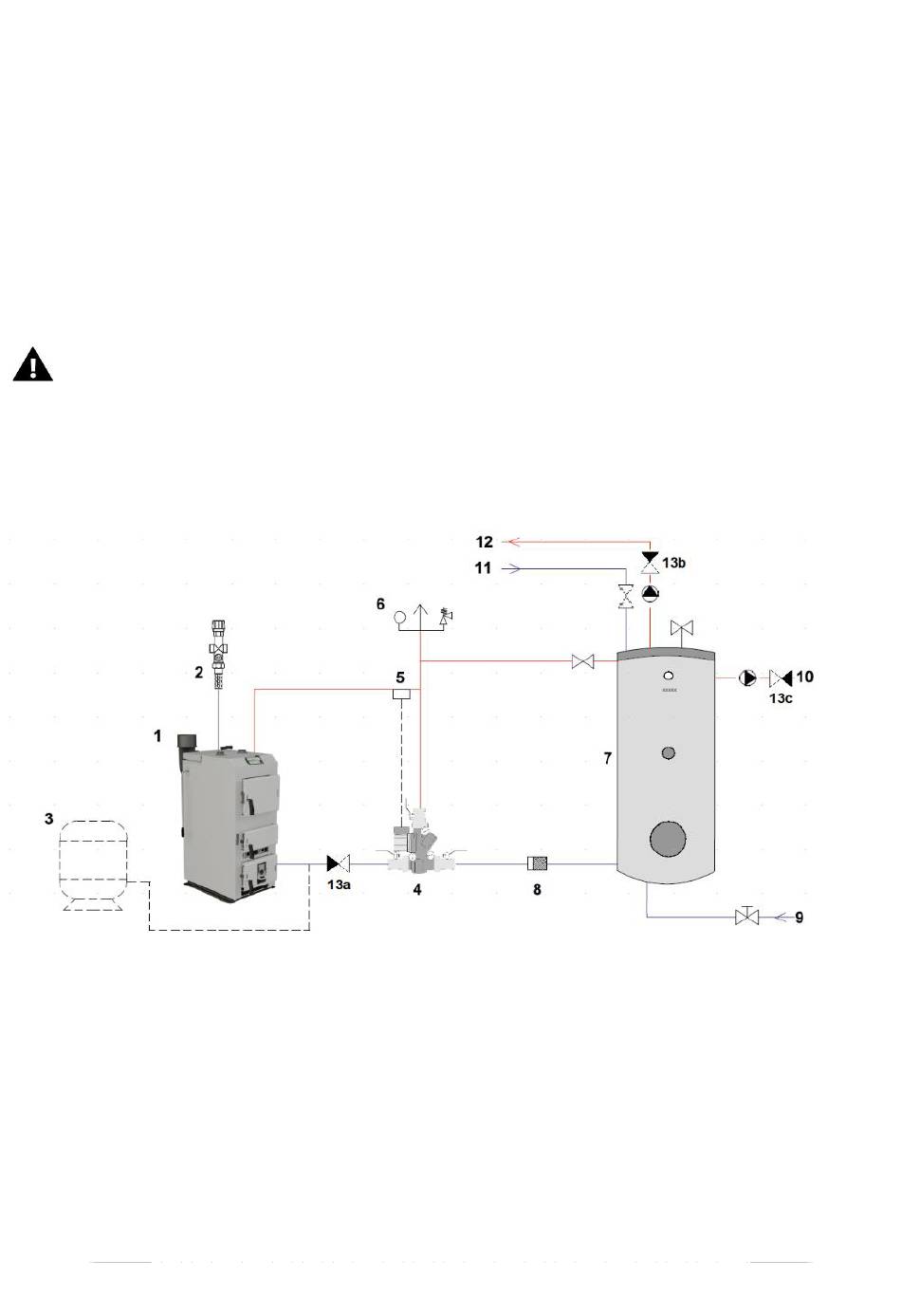

Scheme WW, Puffer, Heizkreis
1. Kessel
2. DBV Ventil
3. Ausgleichsbehälter
4. Laddomat 22 (pufferpumpe)
5. Thermostat 70-80 Grad Celcius)
6. Manometer, entlüfter, sieherungsventil
10. WW-Sensor
11. GND
12. Puffersensor unten
13. GND
14. ZH-Sensor
15. Termische sicherung
16. Termische sicherung
17. GND
18. Rücklaufsensor
7. Puffer
8. Filter
9. ZH Rücklauf
10. ZH Vorlauf (ZH-Pumpe)
11. WW Rücklauf
12. WW Vorlauf (WW-Pumpe)
13. (13a, 13b, 13c) – Rückschlagventil
8
