Inhaltszusammenfassung für Tech Controllers EU-281
- Seite 1 Tech EU-281...
- Seite 2 EU – 281 Bedienungsanleitung...
-
Seite 3: Inhaltsverzeichnis
Tech Sicherheit ........................4 Gerätebeschreibung ....................... 5 III. Montage des Steuergeräts ....................6 Bedienung des Steuergeräts .................... 9 IV.a) Funktionsprinzip ......................9 IV.b) Beschreibung des Hauptbildschirms ................9 Funktionen des Steuergeräts – Menüoptionen ..............14 V.a) Uhrzeit ........................15 V.b) Sicherungen ....................... 16 V.c) Bildschirm ........................ -
Seite 4: Sicherheit
EU – 281 Bedienungsanleitung Sicherheit Vor der ersten Inbetriebnahme des Gerätes sind die unten angeführten Anweisungen aufmerksam zu lesen. Nichtbefolgen dieser Hinweise und Ratschläge kann Verletzungen und Beschädigungen des Gerätes zur Folge haben. Heben Sie diese Anleitung gut auf. Um unnötige Fehler und Unfälle zu vermeiden, ist sicherzustellen, dass sich alle Anwender mit dem Betriebsprinzip des Gerätes und den Sicherheitshinweisen vertraut gemacht haben. -
Seite 5: Gerätebeschreibung

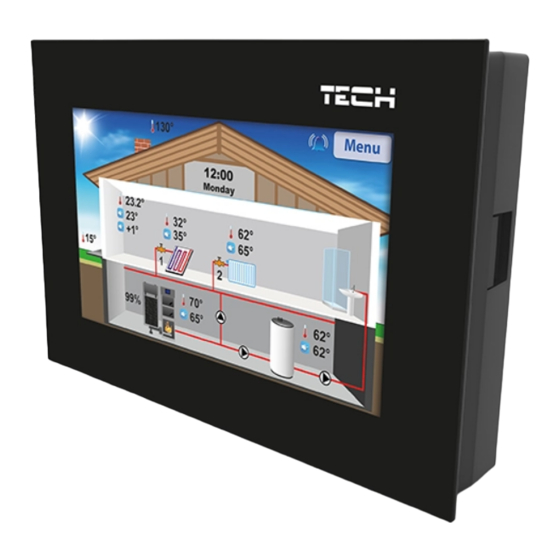

Tech II. Gerätebeschreibung Die Anwendung des Raumthermostaten EU-281 erlaubt die komfortable Steuerung und Regelung der Temperatur des Raumes, des Kessels, des Boilers und der Mischventile direkt von der Wohnung aus, ohne dass Sie dazu in den Kesselraum hinabsteigen müssen. Das Steuergerät ist so konzipiert, dass es... -
Seite 6: Montage Des Steuergeräts
WARNUNG Es besteht die Gefahr eines lebensbedrohlichen Stromschlags an spannungsführenden Anschlüssen. Vor Arbeiten am Regler müssen Sie das Netzteil von der Stromversorgung trennen und gegen versehentliche erneute Verbindung sichern. Der Regler EU-281 ist für die Montage an einer Wand bestimmt. -
Seite 7: Verbindungsschema - Kabelverbindung
Tech Verbindungsschema – Kabelverbindung: Verbinden Sie den Raumthermostat EU-281 gemäß dem folgenden Schema über ein vieradriges Kabel mit dem Hauptsteuergerät: Gelb Grün Gelb Grün Weiß Braun Weiß Braun Das vieradrige Kabel schließen Sie gemäß der Kennzeichnung der farbigen Kabel an die Anschlüsse des Reglers an. - Seite 8 EU – 281 Bedienungsanleitung Verbindungschema – kabellose Verbindung: Unter Verwendung des Sets ST-260 können Sie den Raumthermostaten kabellos mit dem Hauptsteuergerät verbinden. Die Herstellung der Verbindung nehmen Sie gemäß folgendem Schema vor: Set ST-260 Gelb Grün Gelb Grün Weiß Braun Weiß...
-
Seite 9: Bedienung Des Steuergeräts
Tech Stecker RJ12 versehen ist, mit dem Steuergerät auf dem Kessel – auf dem Schema gekennzeichnet mit der Ziffer 1. *Optional kann ein 6-Pin-Anschluss vorliegen. IV. Bedienung des Steuergeräts IV.a) Funktionsprinzip Der Raumthermostat sendet ein Signal an das Hauptsteuergerät über die (nicht) erfolgte Aufheizung des Raumes. - Seite 10 EU – 281 Bedienungsanleitung 1. Abgastemperatur (sichtbar nur im Falle der Verwendung eines Abgassensors im Hauptsteuer- gerät). 2. Aktuelle Uhrzeit und Wochentag – das Klicken auf den Bildschirm in diesem Bereich führt zum Übergang zum Uhrzeitmenü, in dem Änderungen der aktuellen Uhrzeit und der Woche vorge- nommen werden können.
-
Seite 11: Beschreibung Des Hauptbildschirms - Bedienfeldbildschirm
Tech Beschreibung des Hauptbildschirms – Bedienfeldbildschirm: 1. Aktiver Betriebsmodus der Pumpen 2. Symbol der eingeschalteten Wochensteuerung. 3. Symbol der eingeschalteten Funktion des Weckers. 4. Außentemperatur (sichtbar nur bei Anwendung eines Außensensors am Hauptsteuergerät). 5. Aktuelle Raumtemperatur. 6. Aktuelle Uhrzeit und Wochentag. 7. - Seite 12 EU – 281 Bedienungsanleitung Bedienfeld der Kesseltemperatur Ansicht der laufenden oder der Solltemperatur des Kessels – nach Betätigen dieses Bedienfeldes kann die Solltemperatur des Kessels geändert werden. Bedienfeld der Boilertemperatur Ansicht der laufenden oder der Solltemperatur des Boilers – nach Betätigen dieses Bedienfeldes kann die Solltemperatur des Boilers geändert werden.
- Seite 13 Tech Bedienfeld der Änderung der Betriebsphase des Pelletkes- sels Ansicht zum Anfeuern oder Ablöschen des Kessels (Ansicht ist nur für Pelletkessel aktiv) – nach Betätigen dieses Bedienfelds kann der Kessel ein- oder ausgeschaltet werden. Diese Option ist im Falle der Einschaltung des Tagesbetriebs des Kessels bei der Einstellung des Zeitbetriebs nicht verfügbar.
-
Seite 14: Funktionen Des Steuergeräts - Menüoptionen
EU – 281 Bedienungsanleitung Funktionen des Steuergeräts – Menüoptionen Während des normalen Betriebs des Reglers ist auf dem graphischen Display die Hauptseite sichtbar. Nach Betätigen der Taste Menü hat der Benutzer Zugang zu einzelnen Funktionen des Steuergeräts. Ausgeschaltet Uhrzeit Wochentag Aktiv an ausgewählten Tagen Wecker Einmalig... -
Seite 15: Uhrzeit
Tech V.a) Uhrzeit Das nach Betätigen des Symbols Uhrzeit im Hauptmenü erscheinende Bedienfeld dient der Änderung der Einstellungen der Uhr, des laufenden Wochentages und der Weckereinstellungen. In dieser Funktion stellt der Benutzer die aktuelle Uhrzeit ein, gemäß der der Regler arbeitet. Wochentag In dieser Funktion stellt der Benutzer den aktuellen Tag ein, gemäß... -
Seite 16: Sicherungen
EU – 281 Bedienungsanleitung - Die Weckzeit stellt der Benutzer mit Hilfe der Pfeile „Hoch” und „Runter” ein. - Falls der Wecker nur an ausgewählten Wochentagen aktiv sein soll, müssen jene Tage gekennzeichnet werden, an denen er sich einschalten soll. Ansicht des Bildschirms des Steuergeräts im Moment der Aktivierung des Weckers. -
Seite 17: Bildschirm
Tech Auto-Blockade nach Betätigen Symbols Auto-Blockade erscheinende Bedienfeld dient dem Ein- oder Ausschalten der Blockade. PIN-Code Zur Einstellung des zur Bedienung des Reglers nötigen PIN-Codes (falls die Blockade aktiv ist) betätigen Sie das Symbol PIN-Code. ACHTUNG Werksseitig ist der PIN-Code auf „0000” eingestellt. V.c) Bildschirm Das nach Betätigen des Symbols Bildschirm im Hauptmenü... -
Seite 18: Eu - 281 Bedienungsanleitung Nacht Ab Uhrzeit / Tag Ab Uhrzeit
EU – 281 Bedienungsanleitung Nacht ab Uhrzeit / Tag ab Uhrzeit In einem weiteren Teil des Bildschirmmenüs können Sie festlegen, zu welchen Uhrzeiten das Steuergerät zum Nachtbetrieb (Nacht ab Uhrzeit) übergeht bzw. zum Tagesbetrieb zurückkehrt (Tag ab Uhrzeit). Helligkeit am Tage / Helligkeit in der Nacht Nach Betätigen dieses Symbols kann der Benutzer den prozentualen Wert der Bildschirmhelligkeit am Tage und in der Nacht einstellen. -
Seite 19: Kesselsteuerung
Tech V.e) Kesselsteuerung Die Parameter dieses Untermenüs sind abhängig von der Art des Hauptsteuergeräts. Untermenü für Standardsteuergerät: Solltemperatur Nach Betätigen dieses Symbols können Sie die Höhe der Solltemperatur des Kessels ändern (dies ist ebenfalls über das Anklicken der Parameteransicht auf dem Startbildschirm möglich). ... -
Seite 20: Sprachauswahl
EU – 281 Bedienungsanleitung V.f) Sprachauswahl Das nach Betätigen des Symbols Sprachauswahl im Hauptmenü erscheinende Bedienfeld dient der Änderung der Sprache für den Benutzer. V.g) Programminformationen Nach Betätigen dieses Symbols erscheint das Logo des Kesselherstellers zusammen mit der Programmversion auf dem Bildschirm. V.h) Einstellungen Nach Betätigen dieses Symbols können Sie zusätzliche Parameter verändern. -
Seite 21: Programm-Aktualisierung
Mit dieser Funktion können Sie das Programm aktualisieren. Stecken Sie dazu den USB-Stick mit der neuen Softwareversion in den USB-Port und klicken Sie auf das Symbol. Die Aktualisierung erfolgt automatisch. VI. Alarme Der Raumthermostat EU-281 wird alle auf dem Hauptsteuergerät auftretenden Alarme anzeigen. Beim Auftreten eines Alarms löst der Raumthermostat ein Tonsignal... - Seite 22 Die Firma TECH mit Sitz in Biała Droga 31, 34-122 Wieprz, Polen, erklärt mit voller Verantwortung, dass der von uns hergestellte Raumthermostat EU-281 alle Anforderungen der Richtlinie des Eu- ropäischen Parlaments und des Rates 2014/35 / EU vom 26. Februar 2014 zur Harmonisierung der Rechtsvorschriften der Mitgliedstaaten über die Bereitstellung elektrischer Betriebsmittel zur Verwen-...
- Seite 23 Tech...
- Seite 24 EU – 281 Bedienungsanleitung...
