Seite 3: Inhaltsverzeichnis
Tech Sicherheit ........................4 Gerätebeschreibung ....................... 5 III. Montage des Steuergeräts ....................6 Bedienung des Steuergeräts .................... 9 IV.a) Funktionsprinzip ......................9 IV.b) Beschreibung des Hauptbildschirms ................9 Funktionen des Steuergeräts – Menüoptionen ..............14 V.a) Uhrzeit ........................15 V.b) Sicherungen ....................... 16 V.c) Bildschirm ........................ -
Seite 4: Sicherheit
ST – 280 Bedienungsanleitung Sicherheit Vor der ersten Inbetriebnahme des Gerätes sind die unten angeführten Anweisungen aufmerksam zu lesen. Nichtbefolgen dieser Hinweise und Ratschläge kann Verletzungen und Beschädigungen des Gerätes zur Folge haben. Heben Sie diese Anleitung gut auf. Um unnötige Fehler und Unfälle zu vermeiden, ist sicherzustellen, dass sich alle Anwender mit dem Betriebsprinzip des Gerätes und den Sicherheitshinweisen vertraut gemacht haben. -
Seite 5: Gerätebeschreibung

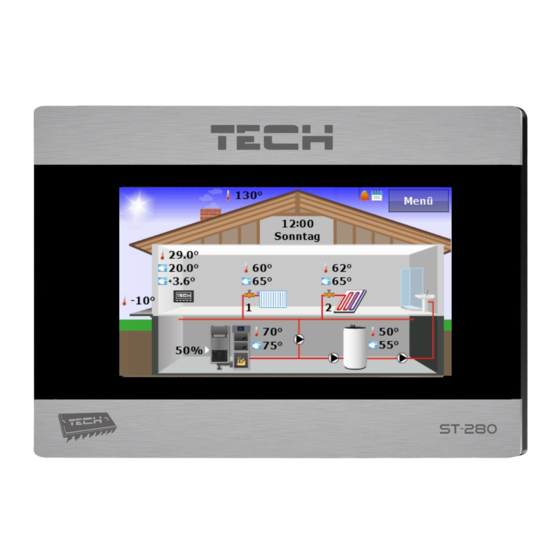

Tech II. Gerätebeschreibung Die Anwendung des Raumthermostaten EU-280 erlaubt die komfortable Steuerung und Regelung der Temperatur des Raumes, des Kessels, des Boilers und der Mischventile direkt von der Wohnung aus, ohne dass Sie dazu in den Kesselraum hinabsteigen müssen. Das Steuergerät ist so konzipiert, dass es... -
Seite 6: Montage Des Steuergeräts
WARNUNG Es besteht die Gefahr eines lebensbedrohlichen Stromschlags an spannungsführenden Anschlüssen. Vor Arbeiten am Regler müssen Sie das Netzteil von der Stromversorgung trennen und gegen versehentliche erneute Verbindung sichern. Der Regler EU-280 ist für die Montage an einer Wand bestimmt. -
Seite 7: Verbindungsschema - Kabelverbindung
Tech Verbindungsschema – Kabelverbindung: Verbinden Sie den Raumthermostat EU-280 gemäß dem folgenden Schema über ein vieradriges Kabel mit dem Hauptsteuergerät: Gelb Grün Gelb Grün Weiß Braun Weiß Braun Das vieradrige Kabel schließen Sie gemäß der Kennzeichnung der farbigen Kabel an die Anschlüsse des Reglers an. -
Seite 8: Verbindungschema - Kabellose Verbindung
ST – 280 Bedienungsanleitung Verbindungschema – kabellose Verbindung: Unter Verwendung des Sets EU-260 können Sie den Raumthermostaten kabellos mit dem Hauptsteuergerät verbinden. Die Herstellung der Verbindung nehmen Sie gemäß folgendem Schema vor: Set EU-260 Gelb Grün Gelb Grün Weiß Braun Weiß... -
Seite 9: Bedienung Des Steuergeräts
Tech der Ziffer 1. *Optional kann ein 6-Pin-Anschluss vorliegen. IV. Bedienung des Steuergeräts IV.a) Funktionsprinzip Der Raumthermostat sendet ein Signal an das Hauptsteuergerät über die (nicht) erfolgte Aufheizung des Raumes. Je nach den spezifischen Signaleinstellungen für die Aufheizung des Raumes kann er z.B. die ZH-Pumpe ausschalten oder die Solltemperatur des Kessels um einen vorgegebenen Wert absenken (Einstellungen am Hauptsteuergerät). - Seite 10 ST – 280 Bedienungsanleitung 1. Abgastemperatur (sichtbar nur im Falle der Verwendung eines Abgassensors im Hauptsteuer- gerät). 2. Aktuelle Uhrzeit und Wochentag – das Klicken auf den Bildschirm in diesem Bereich führt zum Übergang zum Uhrzeitmenü, in dem Änderungen der aktuellen Uhrzeit und der Woche vorge- nommen werden können.
-
Seite 11: Beschreibung Des Hauptbildschirms - Bedienfeldbildschirm
Tech Beschreibung des Hauptbildschirms – Bedienfeldbildschirm: 1. Aktiver Betriebsmodus der Pumpen 2. Symbol der eingeschalteten Wochensteuerung. 3. Symbol der eingeschalteten Funktion des Weckers. 4. Außentemperatur (sichtbar nur bei Anwendung eines Außensensors am Hauptsteuergerät). 5. Aktuelle Raumtemperatur. 6. Aktuelle Uhrzeit und Wochentag. 7. - Seite 12 ST – 280 Bedienungsanleitung Bedienfeld der Kesseltemperatur Ansicht der laufenden oder der Solltemperatur des Kessels – nach Betätigen dieses Bedienfeldes kann die Solltemperatur des Kessels geändert werden. Bedienfeld der Boilertemperatur Ansicht der laufenden oder der Solltemperatur des Boilers – nach Betätigen dieses Bedienfeldes kann die Solltemperatur des Boilers geändert werden.
- Seite 13 Tech Bedienfeld der Änderung der Betriebsphase des Pelletkes- sels Ansicht zum Anfeuern oder Ablöschen des Kessels (Ansicht ist nur für Pelletkessel aktiv) – nach Betätigen dieses Bedienfelds kann der Kessel ein- oder ausgeschaltet werden. Diese Option ist im Falle der Einschaltung des Tagesbetriebs des Kessels bei der Einstellung des Zeitbetriebs nicht verfügbar.
-
Seite 14: Funktionen Des Steuergeräts - Menüoptionen
ST – 280 Bedienungsanleitung Funktionen des Steuergeräts – Menüoptionen Während des normalen Betriebs des Reglers ist auf dem graphischen Display die Hauptseite sichtbar. Nach Betätigen der Taste Menü hat der Benutzer Zugang zu einzelnen Funktionen des Steuergeräts. Ausgeschaltet Uhrzeit Wochentag Aktiv an ausgewählten Tagen Wecker Einmalig... -
Seite 15: Uhrzeit
Tech V.a) Uhrzeit Das nach Betätigen des Symbols Uhrzeit im Hauptmenü erscheinende Bedienfeld dient der Änderung der Einstellungen der Uhr, des laufenden Wochentages und der Weckereinstellungen. In dieser Funktion stellt der Benutzer die aktuelle Uhrzeit ein, gemäß der der Regler arbeitet. Wochentag In dieser Funktion stellt der Benutzer den aktuellen Tag ein, gemäß... -
Seite 16: Sicherungen
ST – 280 Bedienungsanleitung - Die Weckzeit stellt der Benutzer mit Hilfe der Pfeile „Hoch” und „Runter” ein. - Falls der Wecker nur an ausgewählten Wochentagen aktiv sein soll, müssen jene Tage gekennzeichnet werden, an denen er sich einschalten soll. Ansicht des Bildschirms des Steuergeräts im Moment der Aktivierung des Weckers. -
Seite 17: Bildschirm
Tech Auto-Blockade nach Betätigen Symbols Auto-Blockade erscheinende Bedienfeld dient dem Ein- oder Ausschalten der Blockade. PIN-Code Zur Einstellung des zur Bedienung des Reglers nötigen PIN-Codes (falls die Blockade aktiv ist) betätigen Sie das Symbol PIN-Code. ACHTUNG Werksseitig ist der PIN-Code auf „0000” eingestellt. V.c) Bildschirm Das nach Betätigen des Symbols Bildschirm im Hauptmenü... -
Seite 18: Nacht Ab Uhrzeit / Tag Ab Uhrzeit
ST – 280 Bedienungsanleitung Bildschirmansicht Nach Betätigen des Symbols Bildschirmansicht hat der Benutzer die Möglichkeit zur Einstellung des Aussehens Hauptbildschirms. Standardmäßig Anlagenbildschirm eingestellt, aber Sie können ebenfalls den Bedienfeldbildschirm auswählen. Nacht ab Uhrzeit / Tag ab Uhrzeit In einem weiteren Teil des Bildschirmmenüs können Sie festlegen, zu welchen Uhrzeiten das Steuergerät zum Nachtbetrieb (Nacht ab Uhrzeit) übergeht bzw. -
Seite 19: Kesselsteuerung
Tech Durch Betätigen des Symbols Kopieren können Sie die Einstellungen eines ganzen Tages auf die folgenden Tage übertragen. Die Einstellung der Solltemperaturen über eine ganze Woche hin erlaubt die Einsparung von Heizkosten und garantiert Ihnen über den ganzen Tag hin Heizungskomfort. Ein entscheidender Parameter für das ordnungsgemäße Funktionieren dieser Funktion ist die Einstellung der laufenden Uhrzeit und des Wochentages. -
Seite 20: Untermenü Des Anlagensteuergeräts
ST – 280 Bedienungsanleitung Untermenü des Anlagensteuergeräts: Betriebsmodi Nach Betätigen dieses Symbols kann auf einfache Weise zwischen den Betriebsmodi der Pumpen (am Steuergerät Kessels) hin- gewechselt werden: Hausheizung, Boilerpriorität, gleichzeitige Pumpen, Sommerbetrieb, Fußbodenheizung. detaillierte Beschreibung der Betriebsmodi der Pumpen befindet sich in der Betriebsanleitung des Steuergeräts des Kessels. -
Seite 21: Einstellungen
Mit dieser Funktion können Sie das Programm aktualisieren. Stecken Sie dazu den USB-Stick mit der neuen Softwareversion in den USB-Port und klicken Sie auf das Symbol. Die Aktualisierung erfolgt automatisch. VI. Alarme Der Raumthermostat EU-280 wird alle auf dem Hauptsteuergerät auftretenden Alarme anzeigen. Beim Auftreten eines Alarms löst der Raumthermostat ein Tonsignal... - Seite 22 ST – 280 Bedienungsanleitung Technische Daten Einstellungsbereich der Raumtemperatur C ÷ 40 Versorgungsspannung 5V DC Leistungsaufnahme 1,3W Fehlertoleranz in der Messung der Raumtemperatur +/- 0,5 ° Betriebstemperatur C ÷ 50 Modul Netz 230V+/-10%/50Hz Max. Leistungsaufnahme Umgebungstemperatur C ÷ 50...
- Seite 23 Die Firma TECH STEROWNIKI mit Sitz in Biała Droga 31, 34-122 Wieprz, Polen, erklärt mit voller Verantwortung, dass das von uns hergestellte Gerät EU-280 die Anforderungen der Richtlinie des Europäischen Parlaments und des Rates 2014/35/UE vom 26. Februar 2014 zur Harmonisierung der Rechtsvorschriften der Mitgliedstaaten über die Bereitstellung elektrischer Betriebsmittel...
- Seite 24 ST – 280 Bedienungsanleitung...
