6.4 Hochdruckpumpe
1
Kolbendichtung
1
Werkzeug für Kolbendichtung
(6.2617.010)
Hülse zum Einsetzen der neuen Kolbendich-
tung.
￭￭￭￭￭￭￭￭
46

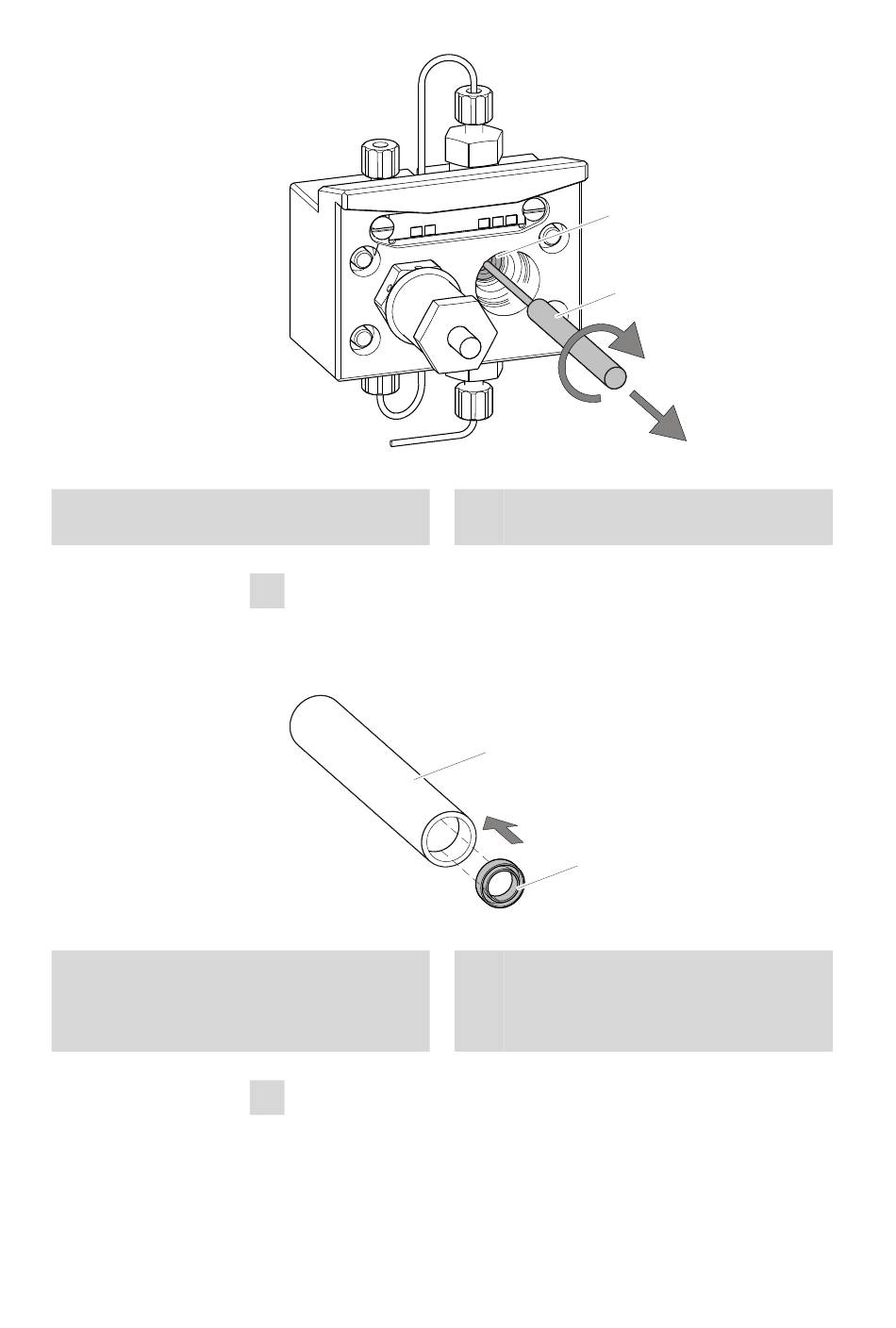

Abbildung 28
Kolbendichtung entfernen
2 Neue Kolbendichtung in Werkzeug einsetzen
Die neue Kolbendichtung von Hand fest in die Vertiefung der Hülse
des Werkzeugs für Kolbendichtung (27-2) einsetzen. Dabei muss die
Dichtungsfeder von aussen sichtbar sein.
Abbildung 29
Kolbendichtung in Werkzeug einsetzen
3 Neue Kolbendichtung in Pumpkopf einsetzen
Die Hülse des Werkzeugs für Kolbendichtung (27-2) mit der einge-
setzten Kolbendichtung in den Pumpenkopf einführen und die Dich-
1
2
2
Werkzeug für Kolbendichtung
Spitze des Werkzeugs.
1
2
2
Kolbendichtung
Bestellnummer: 6.2741.020
￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭
872 Extension Module IC Pump
