5.8 Hochdruckpumpe warten
1
Werkzeug für Kolbendichtung
(6.2617.010)
Hülse zum Einsetzen der neuen Kolbendich-
tung.
62
￭￭￭￭￭￭￭￭
VORSICHT
Die Dichtungsoberfläche im Pumpenkopf möglichst nicht mit dem
Werkzeug berühren!
Die Spitze (16-1) des Werkzeugs für die Kolbendichtung nur so weit
in die Kolbendichtung einschrauben, dass sich diese herausziehen
lässt.

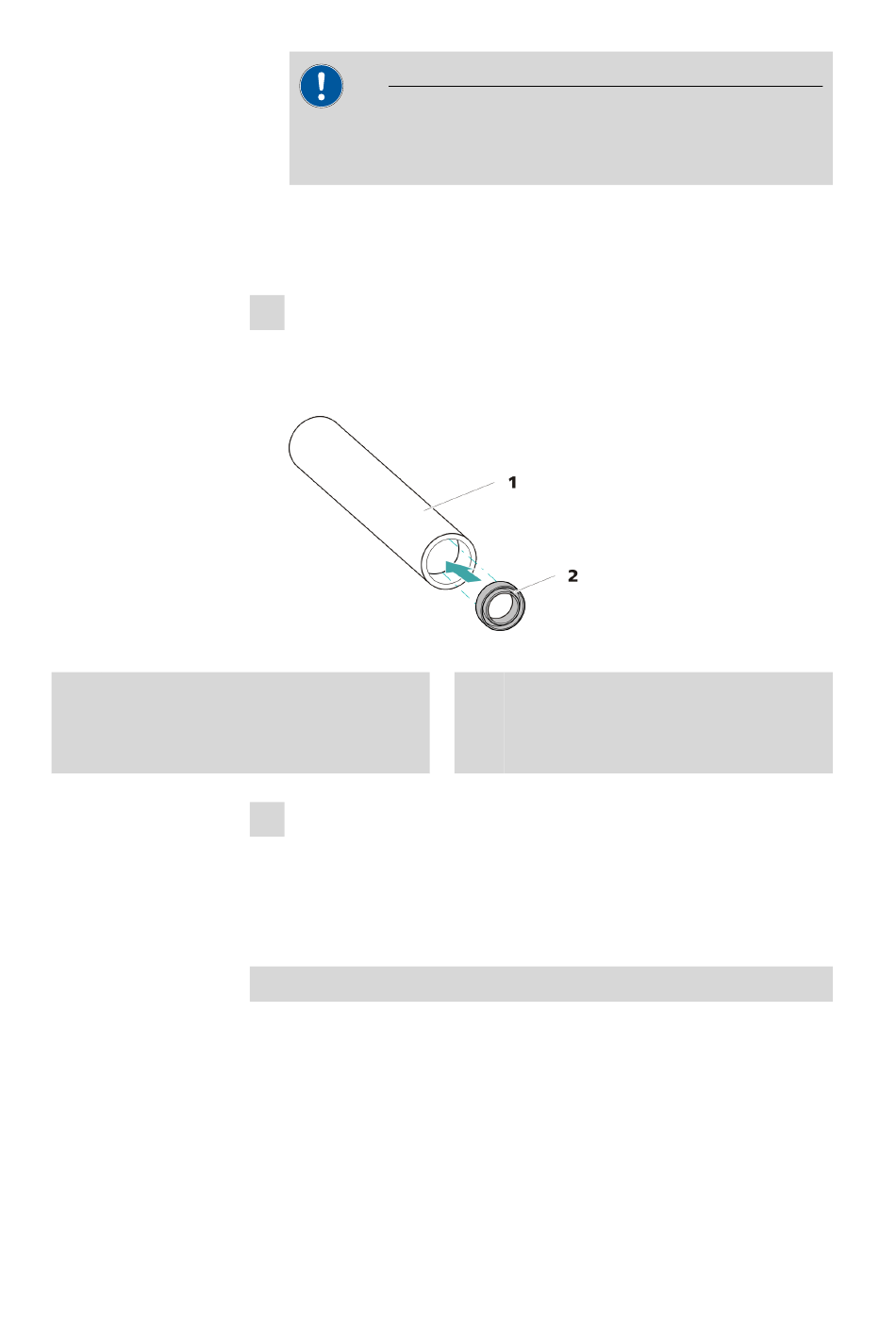

4 Die neue Kolbendichtung ins Werkzeug einsetzen
Die neue Kolbendichtung in die Vertiefung der Hülse (18-1) des
Werkzeugs für die Kolbendichtung einsetzen. Dabei muss die Dich-
tungsfeder von aussen sichtbar sein.
Abbildung 18
5 Neue Kolbendichtung in Pumpkopf einsetzen
Die Hülse (16-2) des Werkzeugs für die Kolbendichtung mit der ein-
gesetzten Kolbendichtung in den Pumpenkopf einführen. Die Dich-
tung mit dem breiten Ende der Spitze (16-1) des Werkzeugs für die
Kolbendichtung in die Pumpenkopfvertiefung hineinpressen.
Zirkoniumoxid-Kolben reinigen/ersetzen
Voraussetzungen:
Der Pumpenkopf ist abmontiert (siehe "Pumpenkopf abmontieren",
￭
Seite 58).
Die Kolbenpatrone ist entfernt (siehe "Kolbendichtung ersetzen", Seite
￭
61).
Für diese Aufgabe brauchen Sie das folgende Zubehör:
Kolbendichtung in Werkzeug einsetzen
2
Kolbendichtung (6.2741.020)
930 Compact IC Flex Oven/Deg (2.930.2160)
￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭
