Hochdruck-Gradien-
tensystem
1

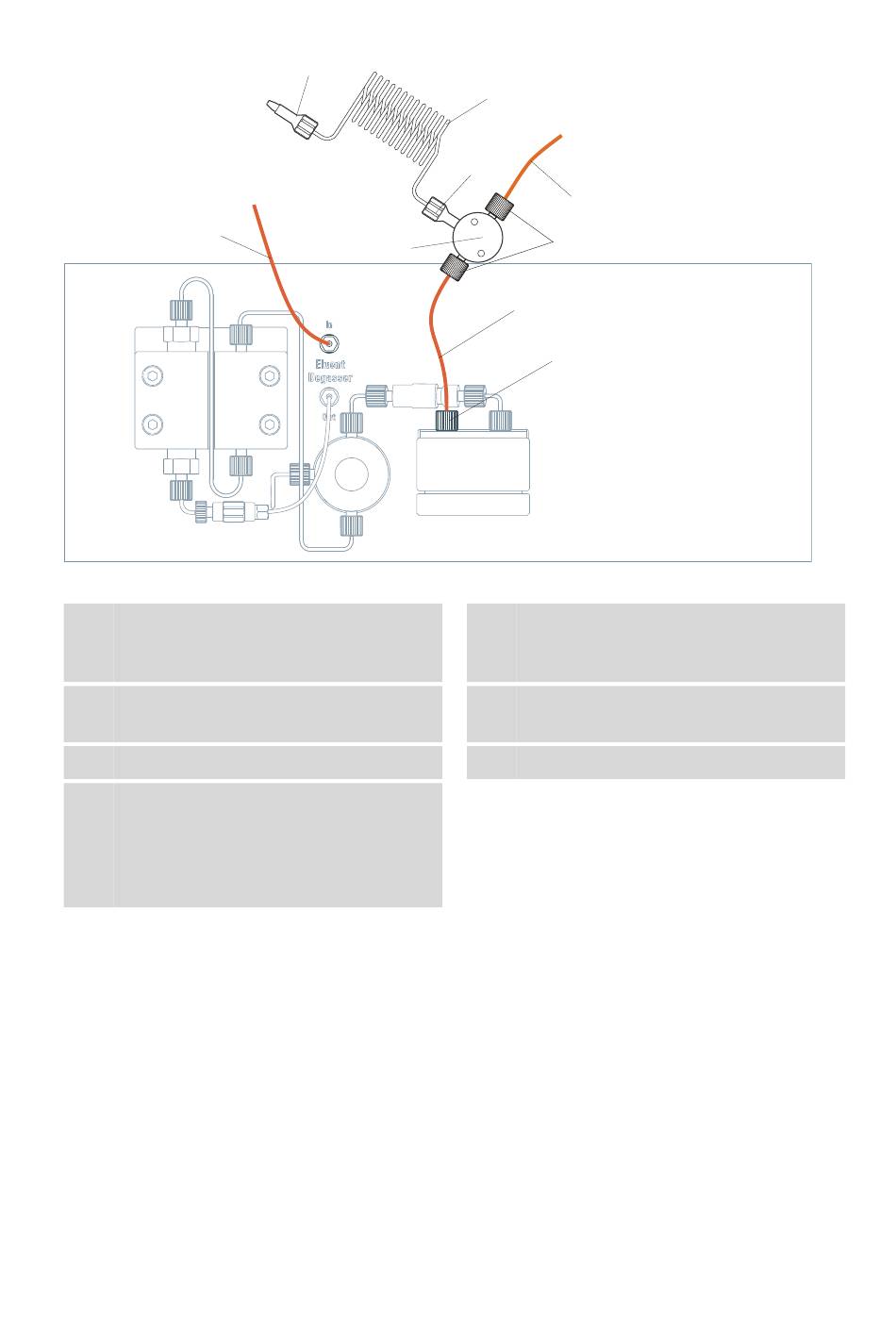

Abbildung 12
Installationsschema – Gradient
1
Eluent - Ansaugschlauch 6.1834.080
Verbindung Eluentenflasche – Eluent Degas-
ser
3
PEEK-Druckschraube kurz 6.2744.070
5
Gradienten-Mischspirale 6.2758.000
7
T-Verteiler
Bestandteil Gradienten-Mischspirale
6.2758.000. Kann auch durch eine Kreuz-
verbindung 6.2744.240 für drei Eluenten
ersetzt werden.
872 Extension Module IC Pump
6
6
7
2
4
6
5
4
3
2
3
Verbindungskapillare 6.1831.100
Verbindung Pulsationsdämpfer – Gradien-
ten-Mischspirale
Verbindungskapillare 6.1831.100
Verbindung zu anderer Hochdruckpumpe
PEEK-Druckschraube 6.2744.010
4 Installation
■■■■■■■■
23
