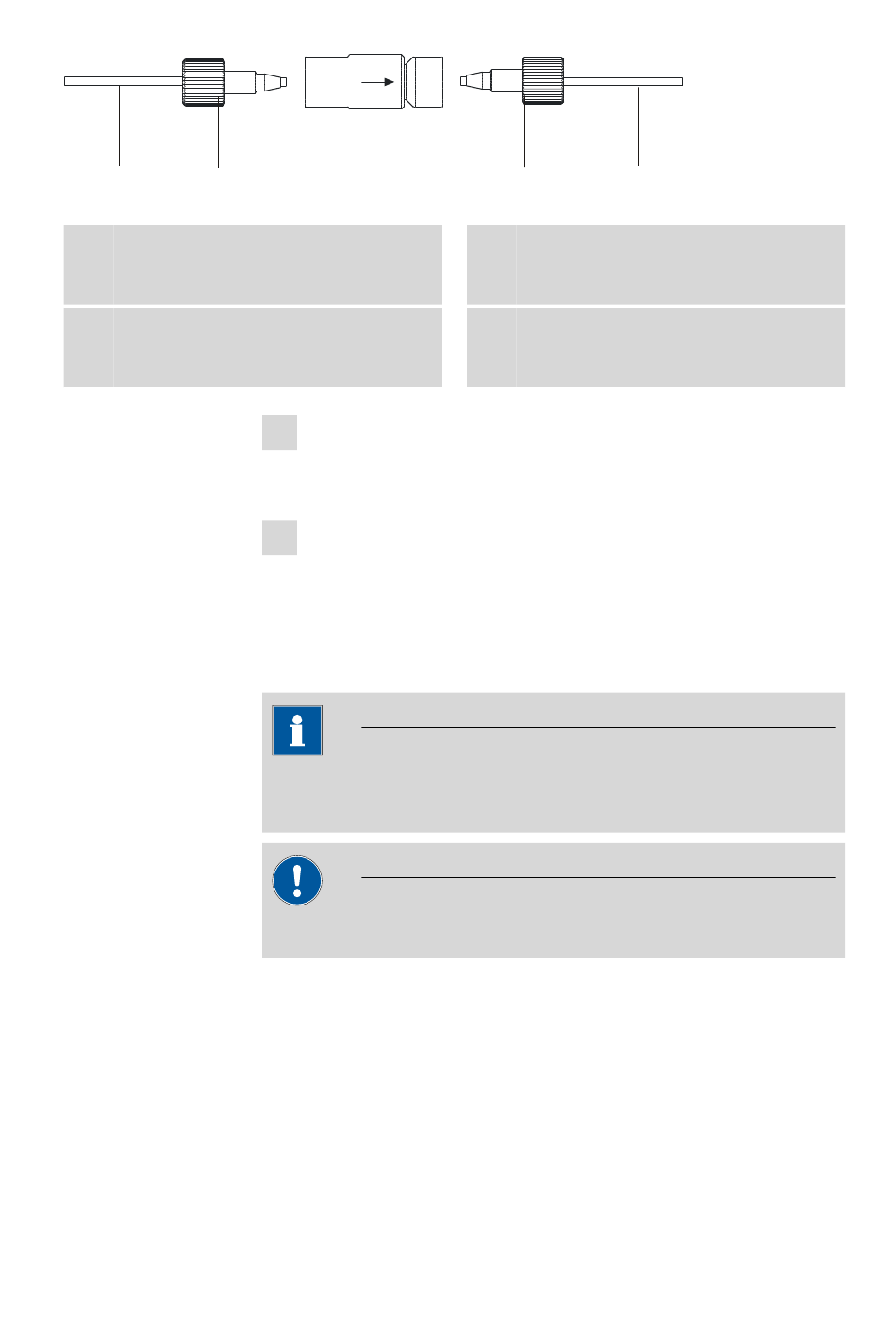

Abbildung 23
Inline-Filter anschliessen
1
Verbindungskapillare
Verbindet das Purge-Ventil mit dem Inline-
Filter.
3
Inline-Filter (6.2821.120)
Schützt vor Partikeln.
4.8
Pulsationsdämpfer
872 Extension Module IC Pump
3
1 Die vom Purge-Ventil kommende Verbindungskapillare mit einer
Druckschraube (6.2744.070) an der Eingangsseite des Inline-Filters
anschrauben.
2 Die zum Pulsationsdämpfer führende Verbindungskapillare mit einer
Druckschraube (6.2744.070) an der Ausgangsseite des Inline-Filters
anschrauben.
Hinweis
Der Pulsationsdämpfer ist beim neu ausgelieferten Gerät bereits instal-
liert.
Achtung
Der Pulsationsdämpfer ist wartungsfrei und darf nicht geöffnet werden.
Der Pulsationsdämpfer schützt die Trennsäule vor Schäden durch Druck-
schwankungen, die z. B. beim Schalten des Injektionsventils entstehen
können, und vermindert bei hochempfindlichen Messungen störende Pul-
sationen. Damit diese Funktionalitäten gewährleistet sind, muss er zwi-
schen Hochdruckpumpe (siehe Kapitel 4.6, Seite 30) und Injektionsventil
angeschlossen sein.
Der Pulsationsdämpfer kann in beiden Richtungen betrieben werden.
2
4
2
PEEK-Druckschrauben kurz
(6.2744.070)
4
Verbindungskapillare
Verbindet den Inline-Filter mit dem Pulsati-
onsdämpfer.
