3.4 Extension Module neben dem IC Gerät aufstellen
1 Ablaufschlauch-Anschluss
Zum Ableiten ausgetretener Flüssigkeit aus
dem Flaschenhalter.
￭￭￭￭￭￭￭￭
18

6 Lecksensor anschliessen

Am Lecksensor-Anschluss des IC Gerätes den Adapter 6.2103.170
￭
einstecken.
Lecksensor-Kabel des IC-Gerätes am Adapter anschliessen.
￭
Lecksensor-Kabel des Extension Modules am Adapter anschlies-
￭
sen.
7 Ablaufschläuche montieren
4
5

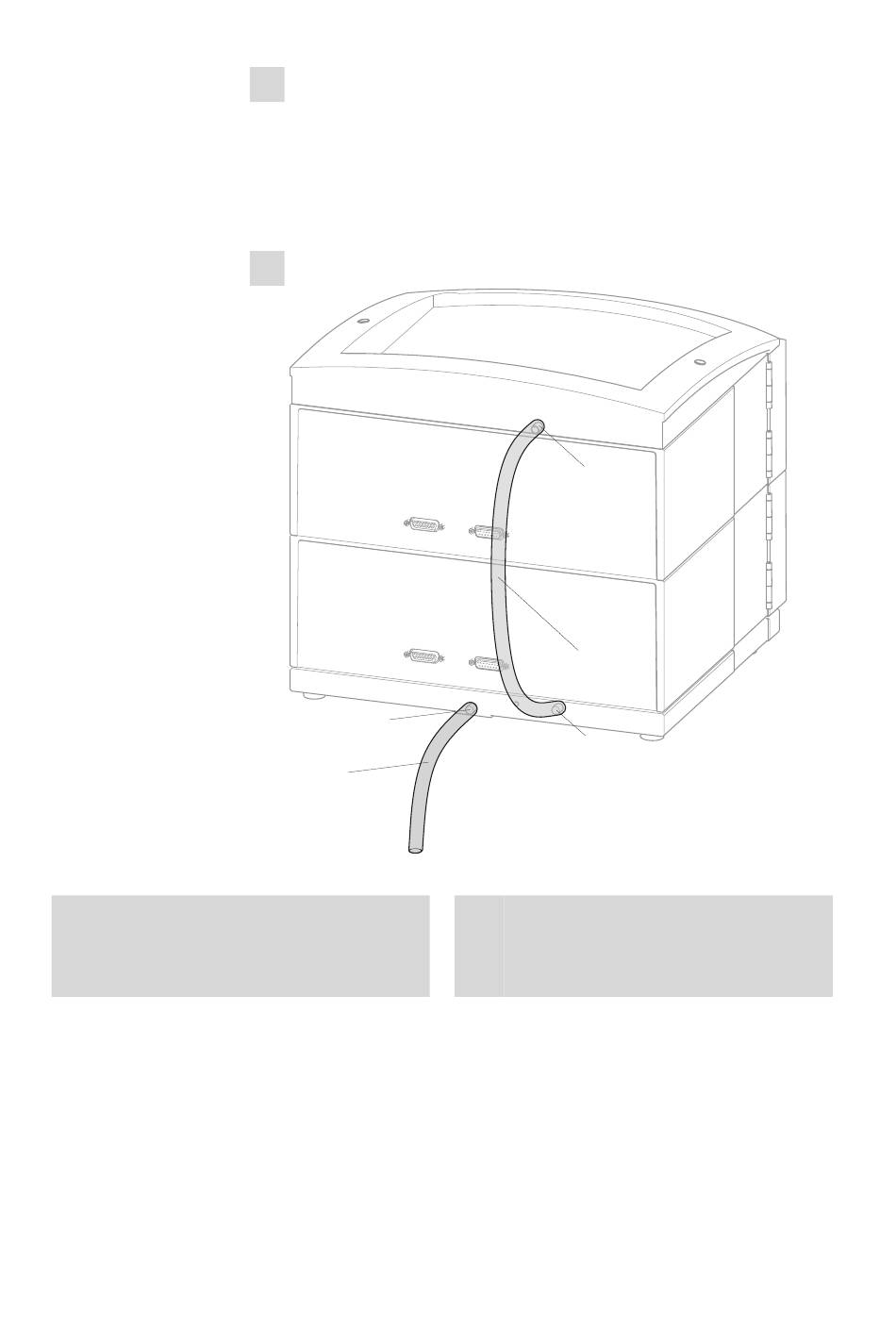

Abbildung 10 Ablaufschläuche montieren
1
2
3
2 Ablaufschlauch
Teilstück des Silikonschlauchs 6.1816.020.
Zum Ableiten ausgetretener Flüssigkeit aus
dem Flaschenhalter.
￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭
872 Extension Module IC Pump
