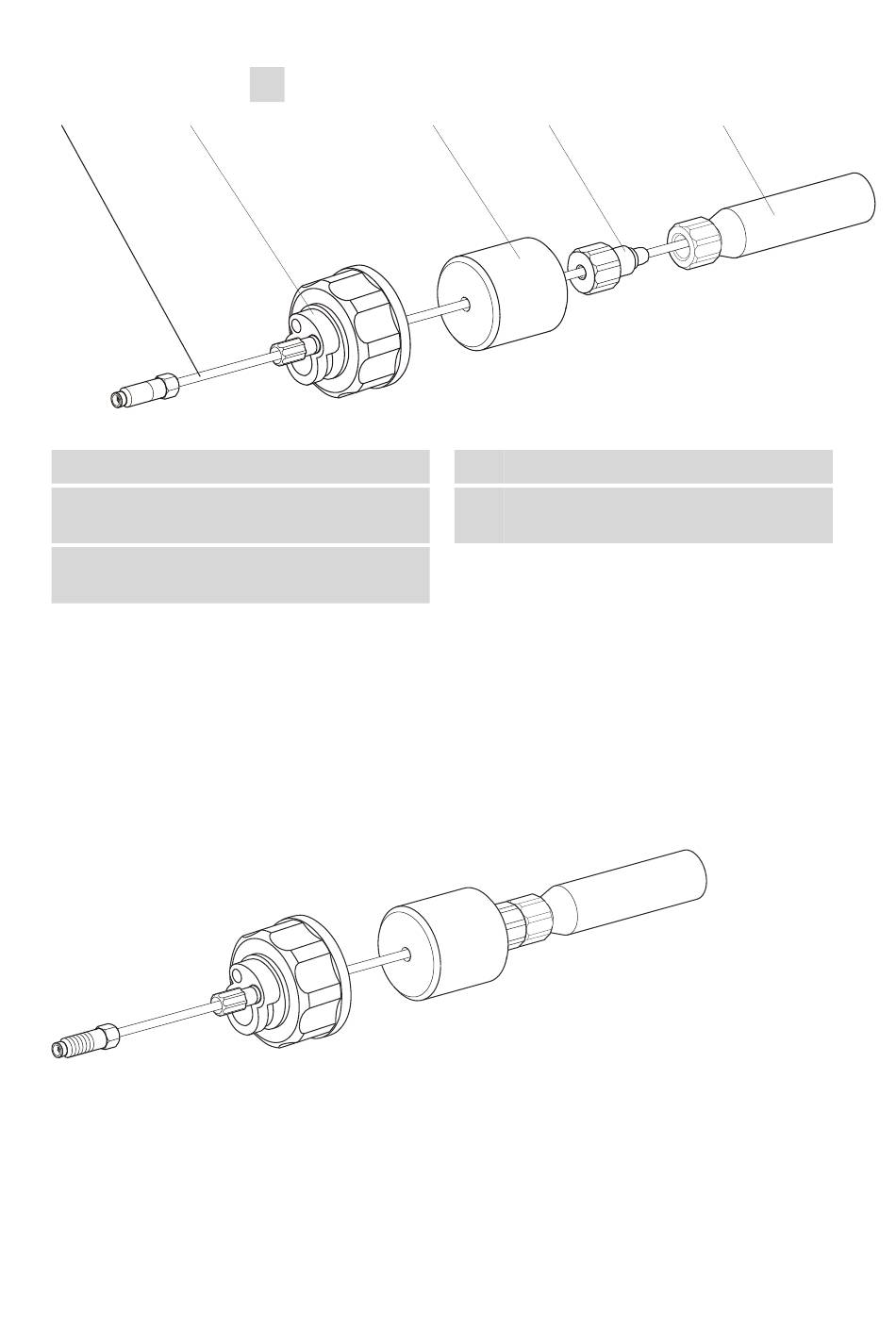

Abbildung 16 Schlauchbeschwerer und Ansaugfilter installieren
1 Eluent-Ansaugschlauch 6.1834.080
3 Schlauchbeschwerer
Aus Zubehörset 6.2744.210.
5 Ansaugfilter 6.2821.090
Mit Filterhalter aus Zubehörset 6.2744.210.
Abbildung 17 Eluent-Ansaugschlauch fertig bestückt
￭￭￭￭￭￭￭￭
26
4 Schlauchbeschwerer und Ansaugfilter installieren
3
Schlauchbeschwerer (16-3) auf den Eluent-Ansaugschlauch (16-1)
￭
schieben.
Feststellschraube (16-4) auf den Eluent-Ansaugschlauch (16-1)
￭
schieben.
Eluent-Ansaugschlauch (16-1) in den Ansaugfilter (16-5) stecken.
￭
Das Ende des Schlauches muss den Boden des Filters berühren.
Feststellschraube (16-4) mit dem Filterhalter (15-1) verschrauben.
￭
Das Ende des Schlauches muss danach immer noch den Boden
des Filters berühren.
4
2 Eluentenflaschen-Aufsatz 6.1602.160
4 Feststellschraube
Aus Zubehörset 6.2744.210.
￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭
5
872 Extension Module IC Pump
