Abbildung 9 Flaschenhalter Montieren - Metrohm 872 Extension Module Handbuch

￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭
1 Abdeckstopfen
872 Extension Module IC Pump
3 Flaschenhalter montieren
1
2

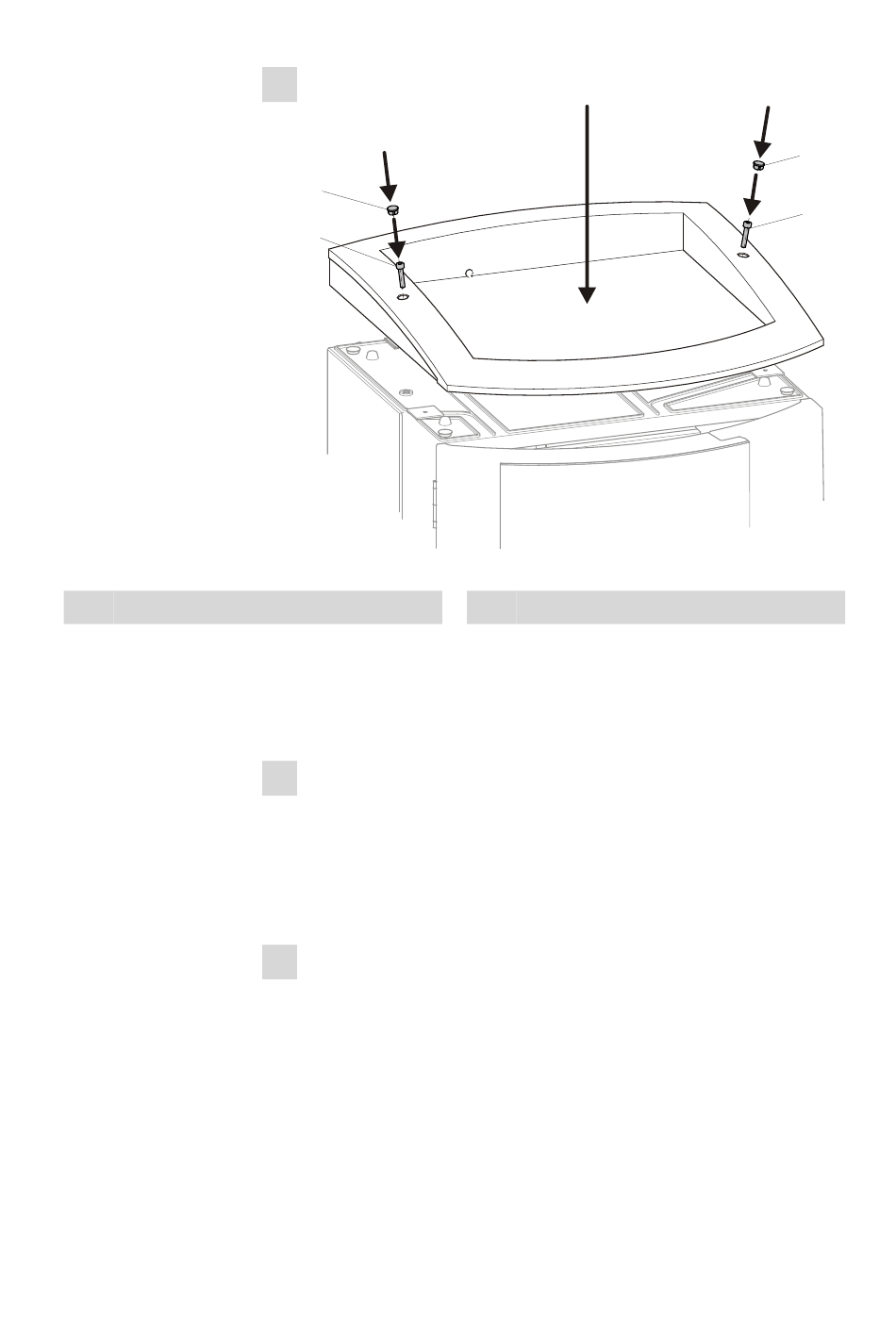

Abbildung 9 Flaschenhalter montieren
Flaschenhalter auf Extension Module aufsetzen.
￭
Zylinderschrauben (9-2) mit einem 3 mm Inbusschlüssel
￭
6.2621.100 festschrauben.
Abdeckstopfen (9-1) einsetzen.
￭
4 Extension Module anschliessen
Kabel 6.2156.060 oder längeres Kabel 6.2156.070 (optionales
￭
Zubehör) am Anschluss In des Extension Moduls einstecken und
festschrauben.
Das andere Ende des Kabels am Anschluss Extension Module
￭
des IC Gerätes einstecken und festschrauben.
5 Optional: weiteres Extension Module anschliessen
Kabel 6.2156.060 am Anschluss In des zweiten Extension Moduls
￭
einstecken und festschrauben.
Das andere Ende des Kabels am Anschluss Out des ersten Exten-
￭
sion Moduls einstecken und festschrauben.
2 Zylinderschrauben
3 Montage
